ジムニー豆知識026 ジムニーJB64 / シエラJB74 アイドルストップキャンセルの仕組み

はじめに

ジムニー JB64 / シエラ JB74のATについては２型から、MTについては３型からアイドリングストップシステムが追加されました。
これについては、煩わしく思われる方が多いようで、アイドルストップキャンセラーというものが売られています。
その中で、下のタイプのものについて、その仕組みを調べてみました。

1337 【日本製】 防水 3ピン ジムニー JB64W JB74W アイドリングストップキャンセラー カプラーオン ハーネス 純正 解除 Off 便利 パーツ キャンセリング

created by Rinker

ノーブランド品

¥1,120 (2025/02/21 18:29:37時点 Amazon調べ-詳細)

• Amazon
• 楽天市場
• Yahooショッピング

どこにつけるものか

これは、エンジンルームにある、フロントフード（ボンネット）の開閉検出スイッチのカプラーを外してつけるようになってます。
対象のカプラーは、エンジンルーム車体のメンバー上部に取り付けられて、フロントフード（ボンネット）を開ければ、触れる場所にあるので簡単に設置できます。場所はJB64/JB74とも同じです。

仕組みは？

取扱い説明書に記載がある、「アイドリングストップシステムの作動条件」を外すものです。
「ボンネットが完全にしまっていない状態」でエンジンを始動すれば、スタンバイ条件が成立せず、アイドリングストップシステムが作動しなくなります。

引用　ジムニー３型取扱い説明書より

フロントフード（ボンネット）の開閉検出の電気回路は、以下のようになってます。

上図は、フロントフード（ボンネット）が開いた場合の状態を示しています。

これに、アイドルストップキャンセラーをつなぐと、下図のようになります。

仕組みがわかってしまえば、配線加工でできてしまいますが、いつでも元に戻せるようにキャンセラーを使用した方がよいと思います。

使用して大丈夫なのか？

これを使用した数人の方に聞いた話ですが、ちゃんとキャンセルされるとのことです。

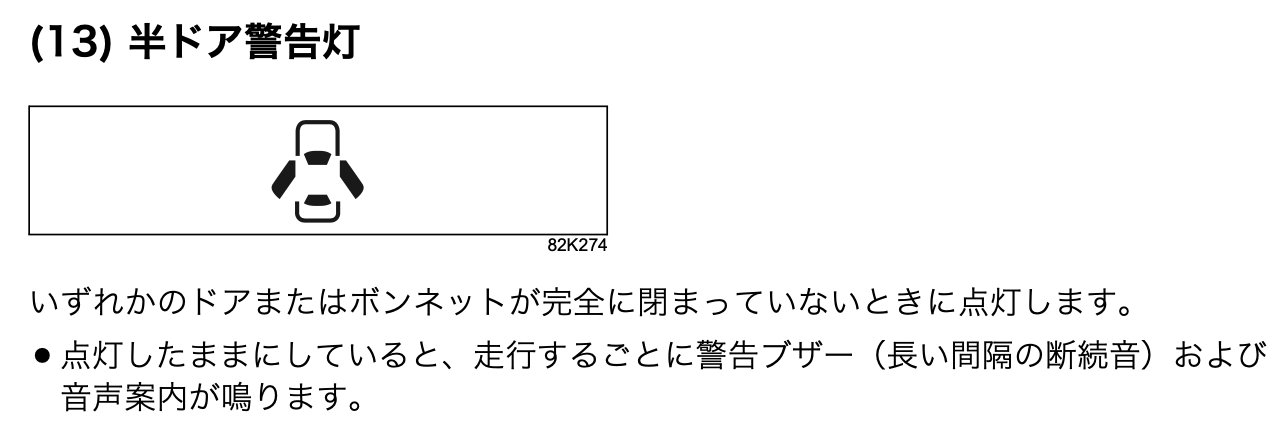

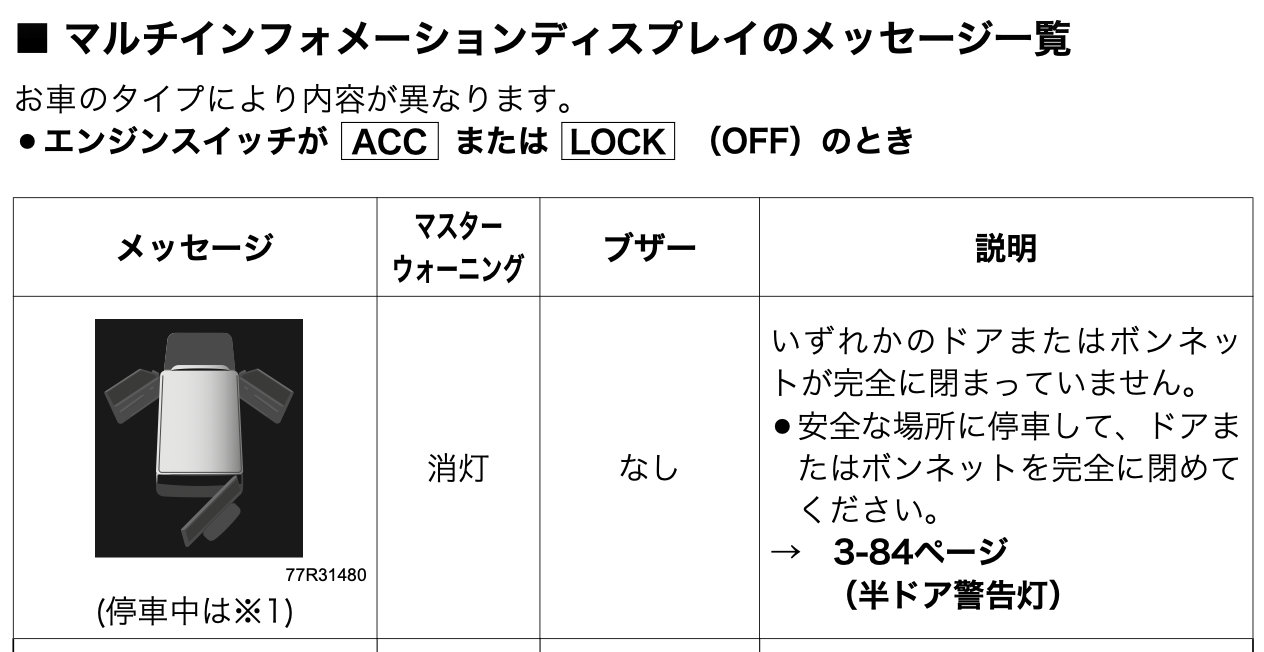

また、メータ内の以下のインジケータのいずれも点灯しないそうです。

ただし、確認できているのは3型までで、４型は未確認です。
筆者のジムニーJB64 アイドリングストップなしの１型MTなので、テストできず。
情報がありましたら、コメントで教えていただければ幸いです。
