ジムニー豆知識022 ユーティリティナットを増やす

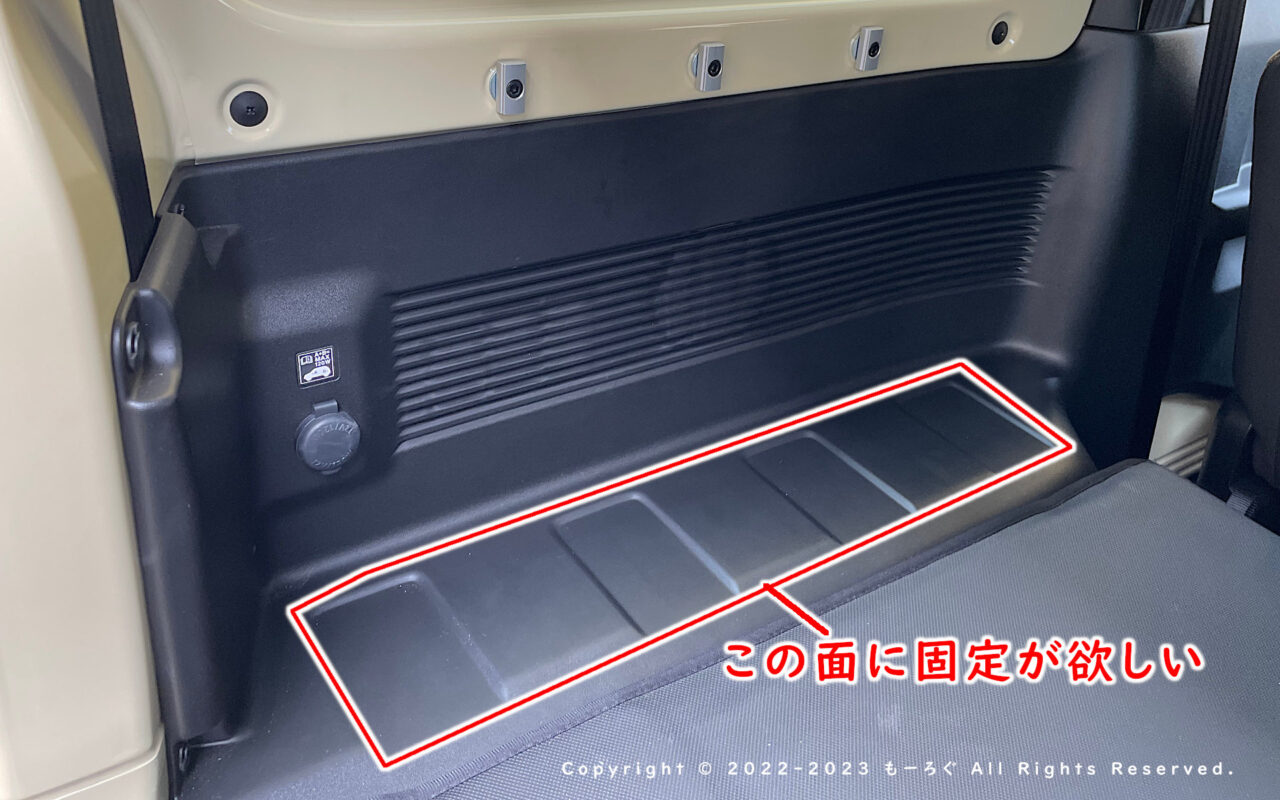

写真のように、ジムニーJB64/JB74のラゲージルームに用意されている、ユーティリティナットは、片側６か所。（左右で12か所）

また、手すりの取付穴が片側２か所（左右で4か所）あり、ここを使って、いろいろなアレンジができます。

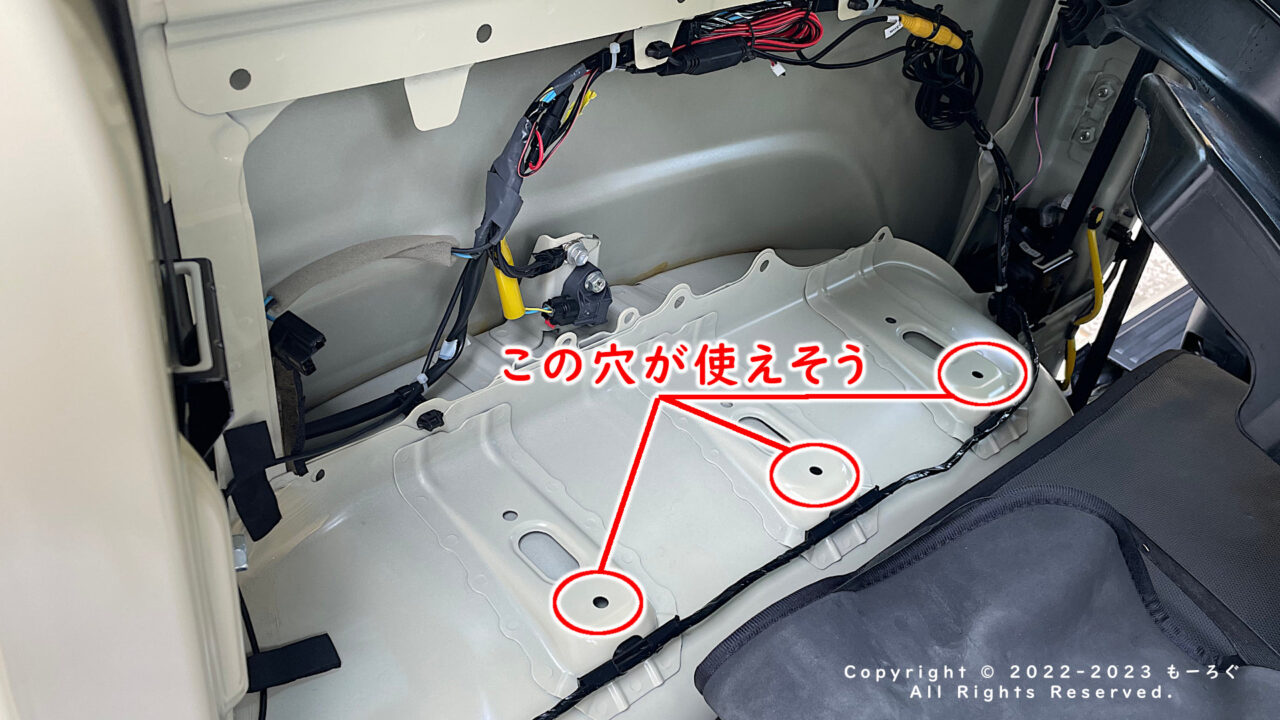

トリムを外したところ、この穴が使えそうです。

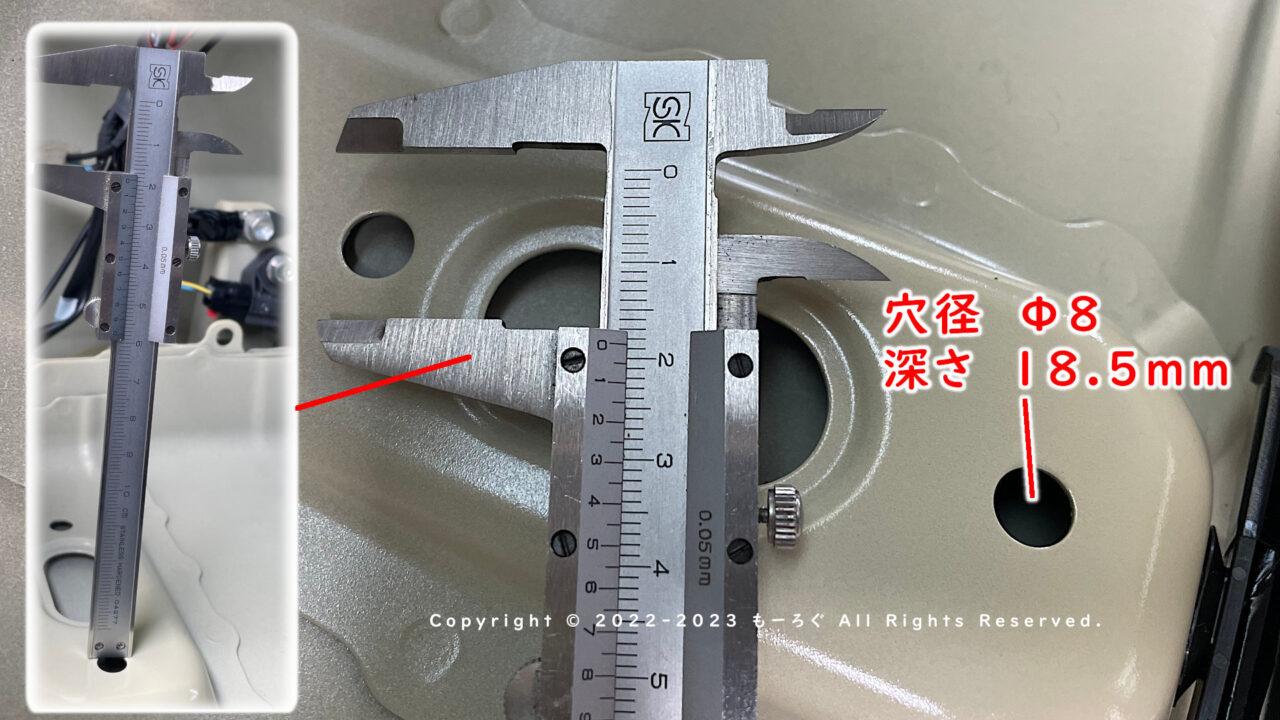

穴のサイズと深さを測ったところ、

穴径　Φ8
深さ　18.5mm

これは使えます。

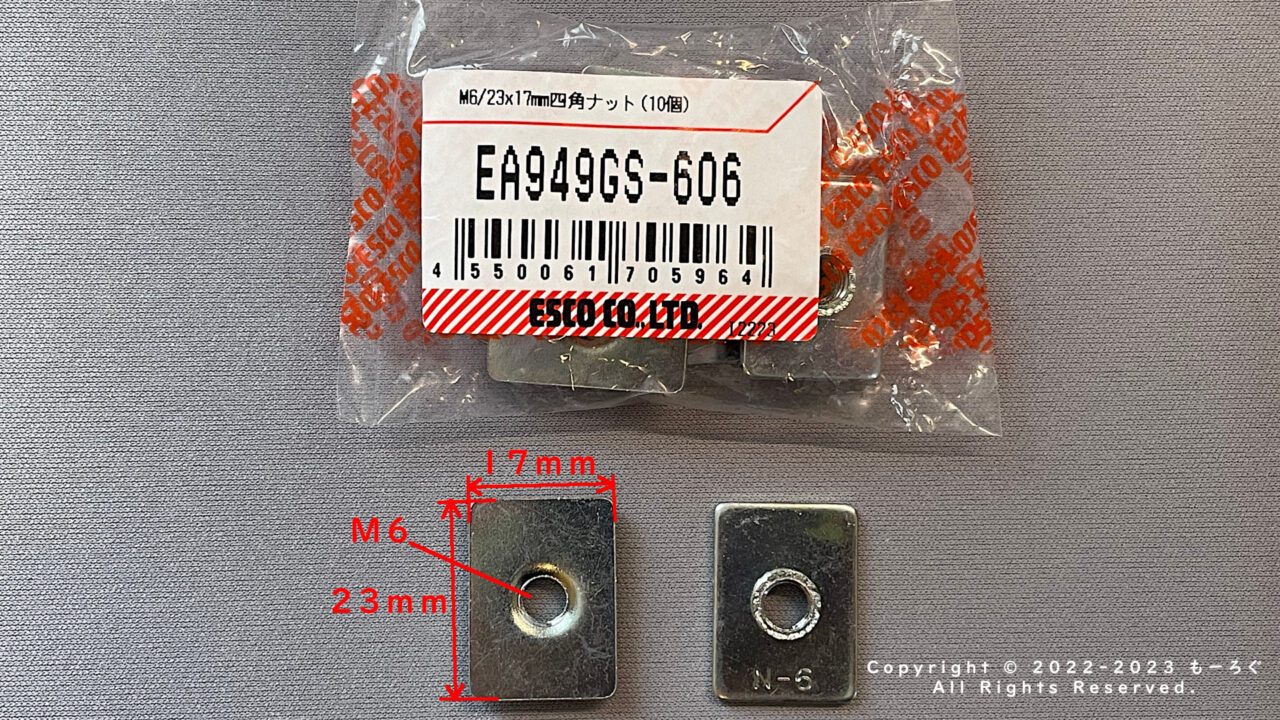

そこでこのようなナットを用意しました。
23mm x 17mmの四角い板の真ん中に、M6のタップが切ってあるナットです。

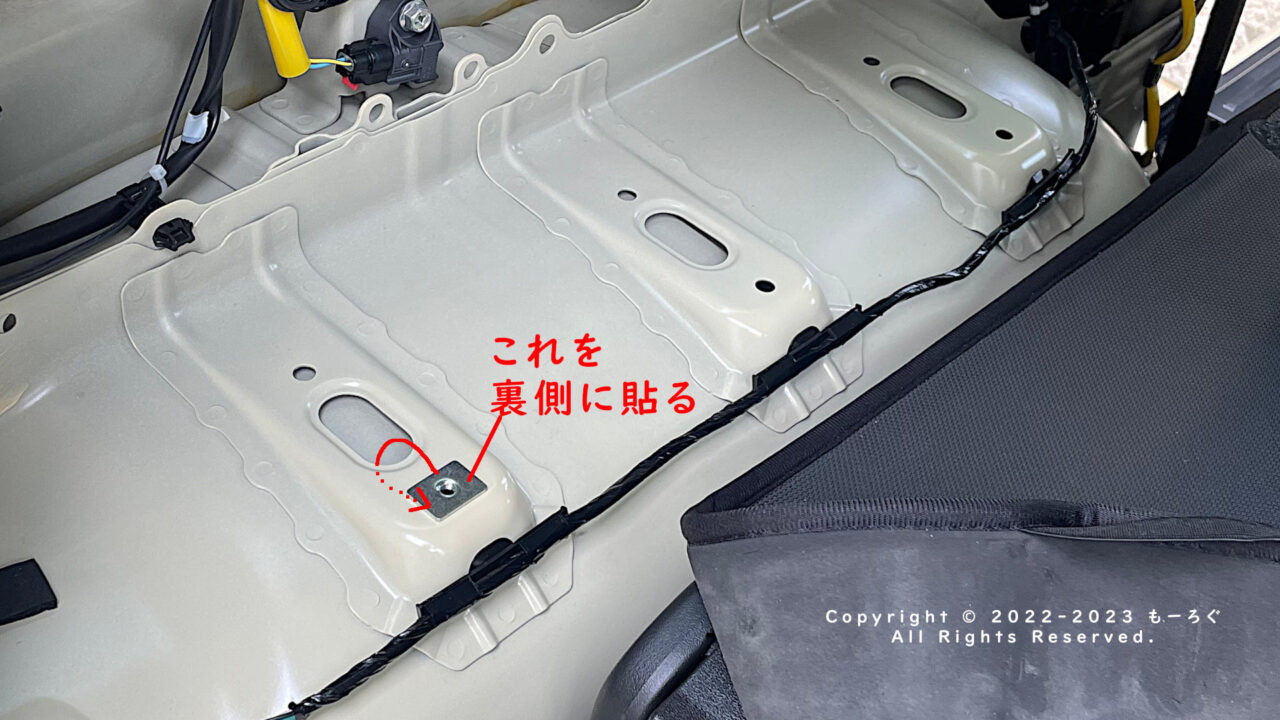

購入したナットを上に置いてみました。
大きさはピッタリです。

これをパネルの裏に貼り付けます。

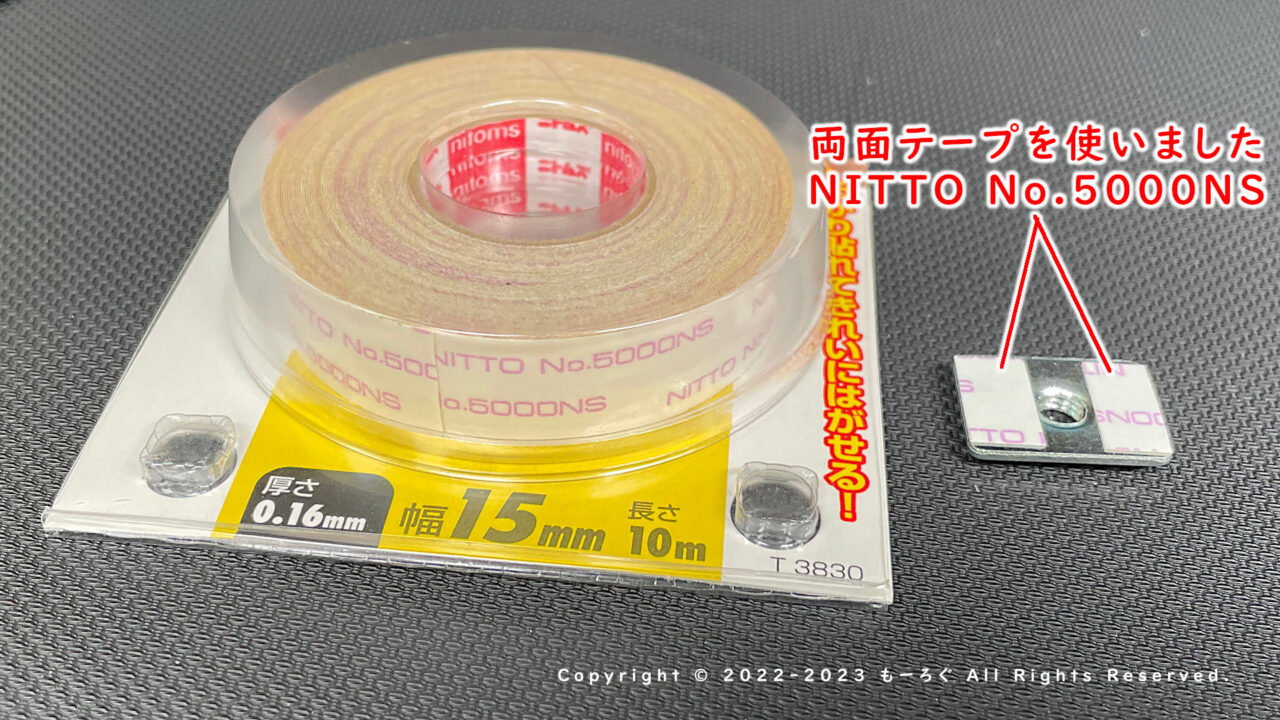

固定は両面テープを使いました。

使ったのは、ニトムズ T3830
NITTO No.5000NSの少量版です。

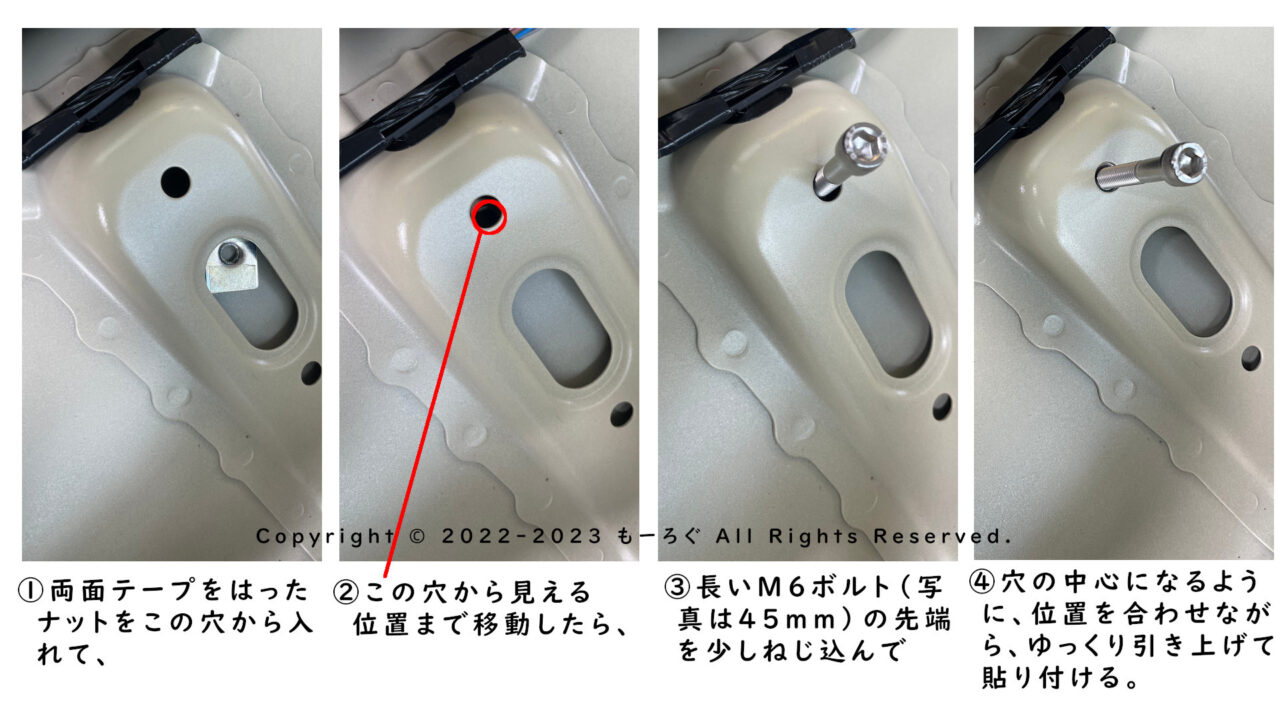

貼り付けの方法は・・・
写真のようにします。

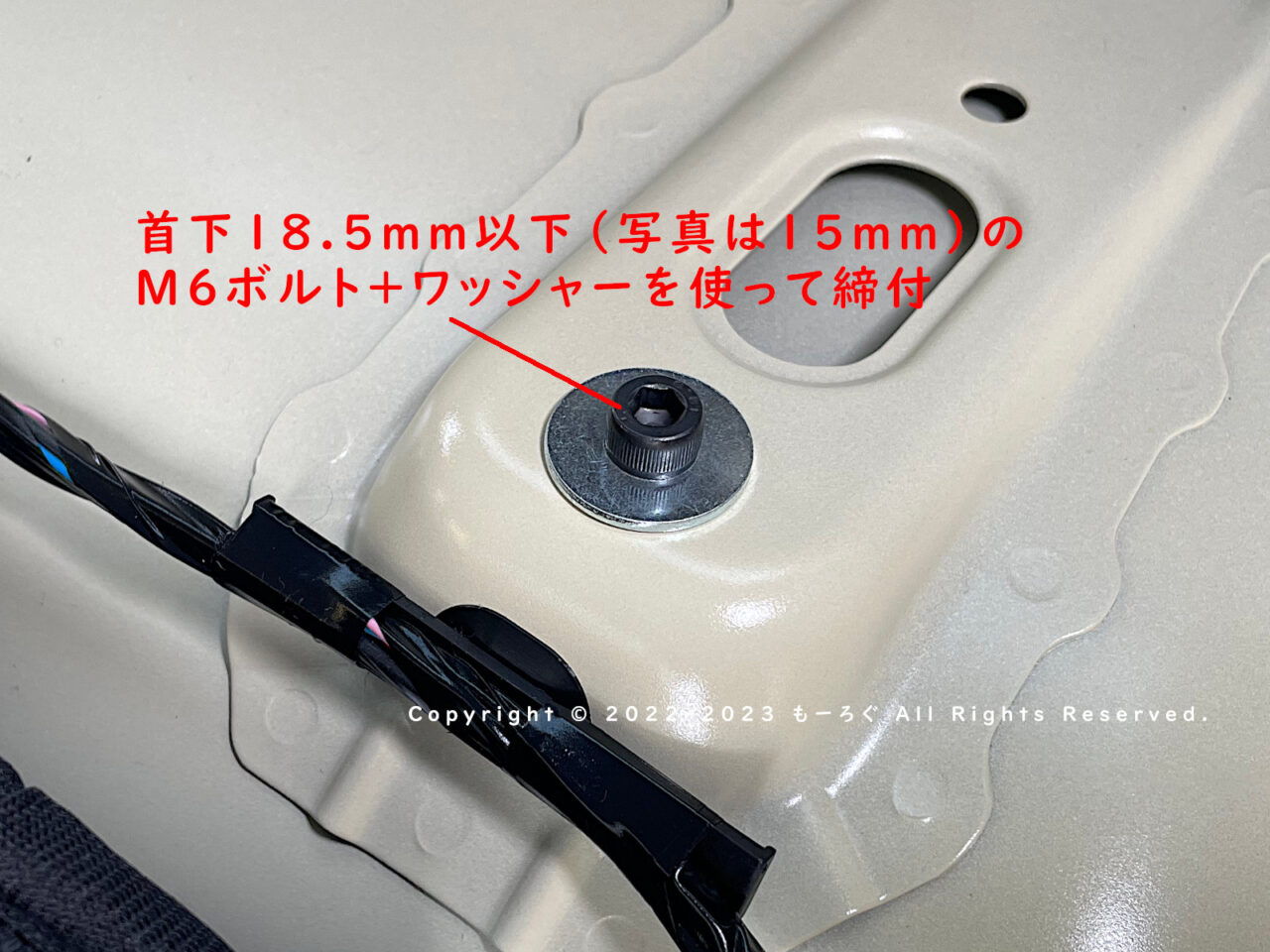

貼りついたら、長いボルトを外し、代わりに短めのボルト＋ワッシャーで締付けて、両面テープが確実に貼りつくまでしばらく放置します。

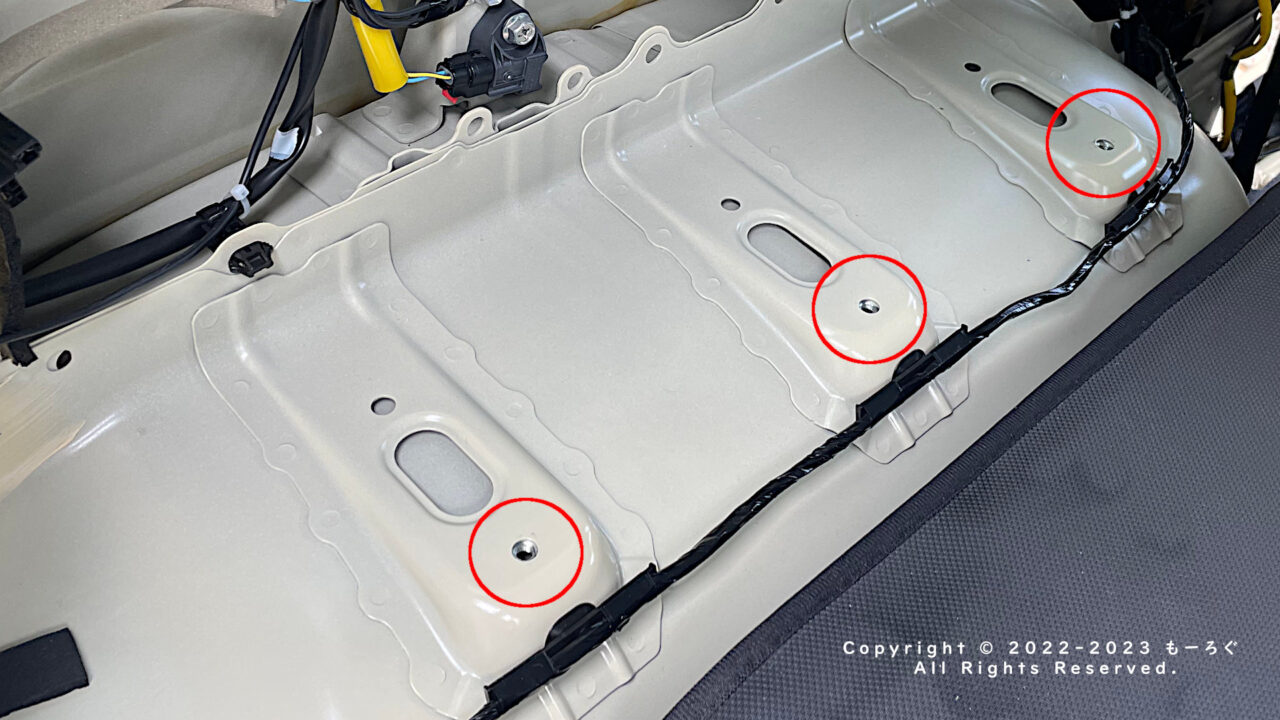

３か所すべてにナットを貼り終えました。

次にトリムに穴をあけます。

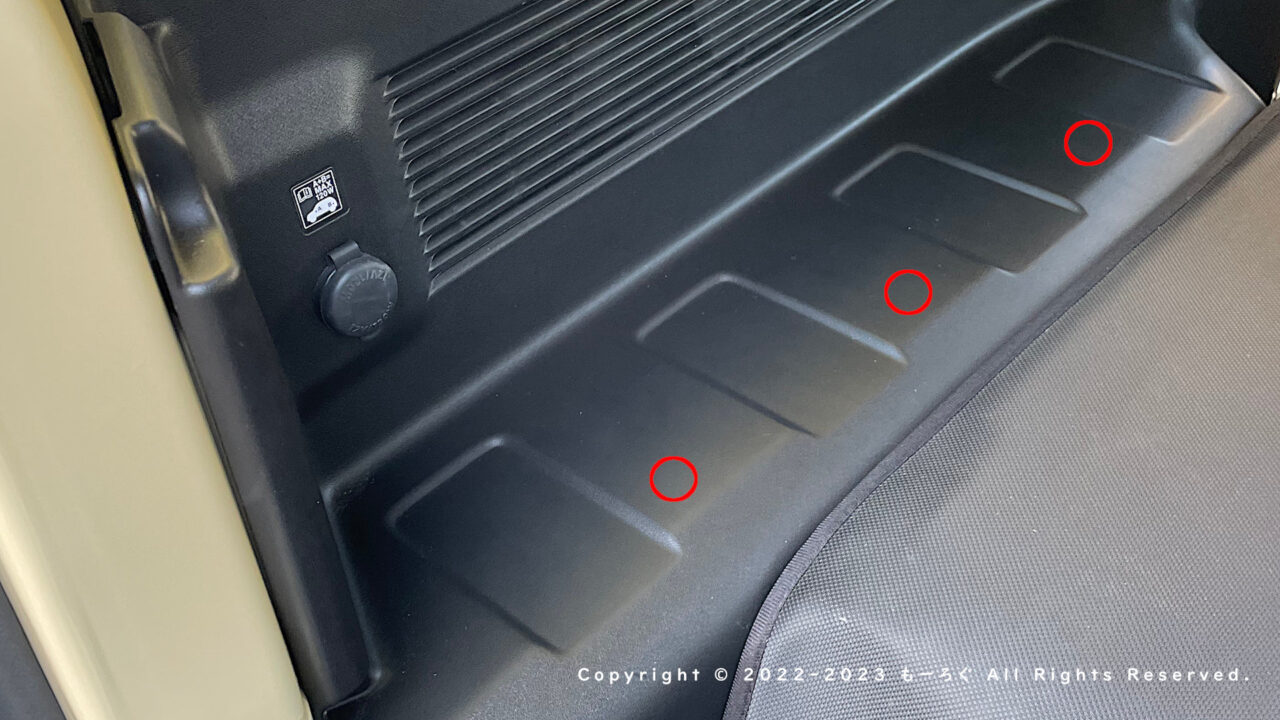

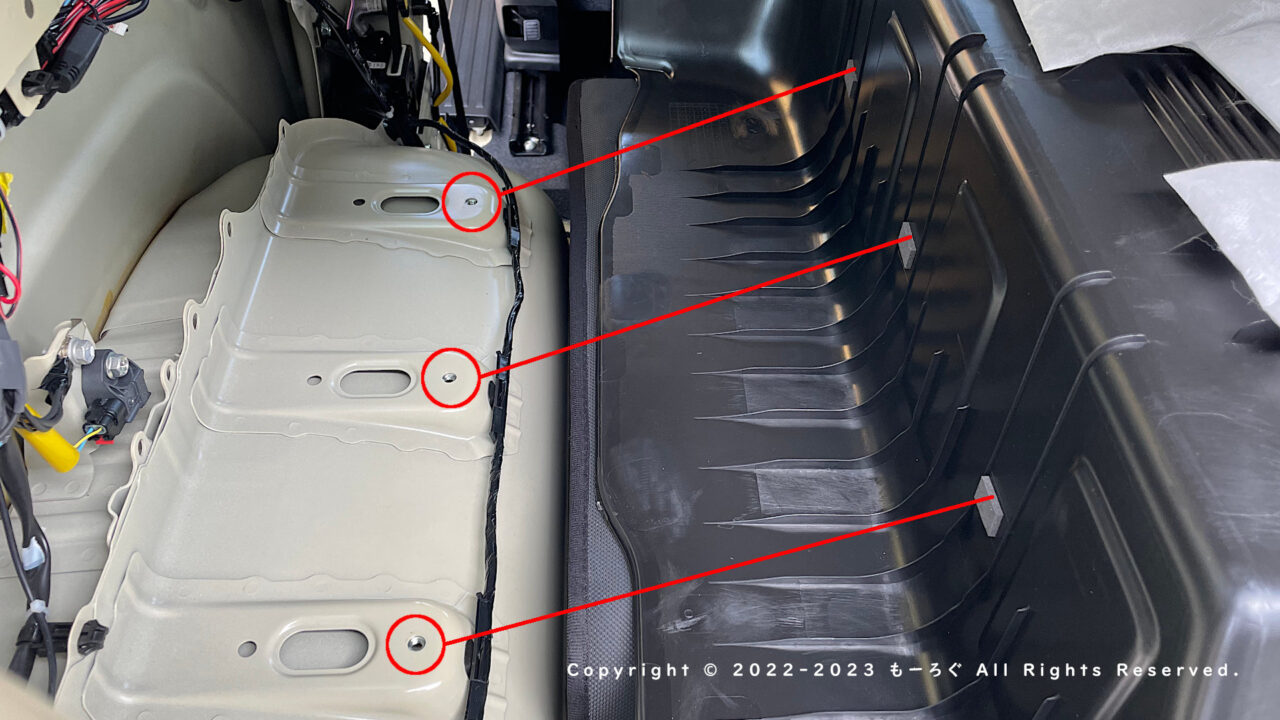

大体、写真の赤丸のところ。

ちょうど、クッション材の貼ってある位置ぐらいです。
都合の良いことに、ここに四角く目印があります。

いろんな方法を駆使して、位置を割り出しました。

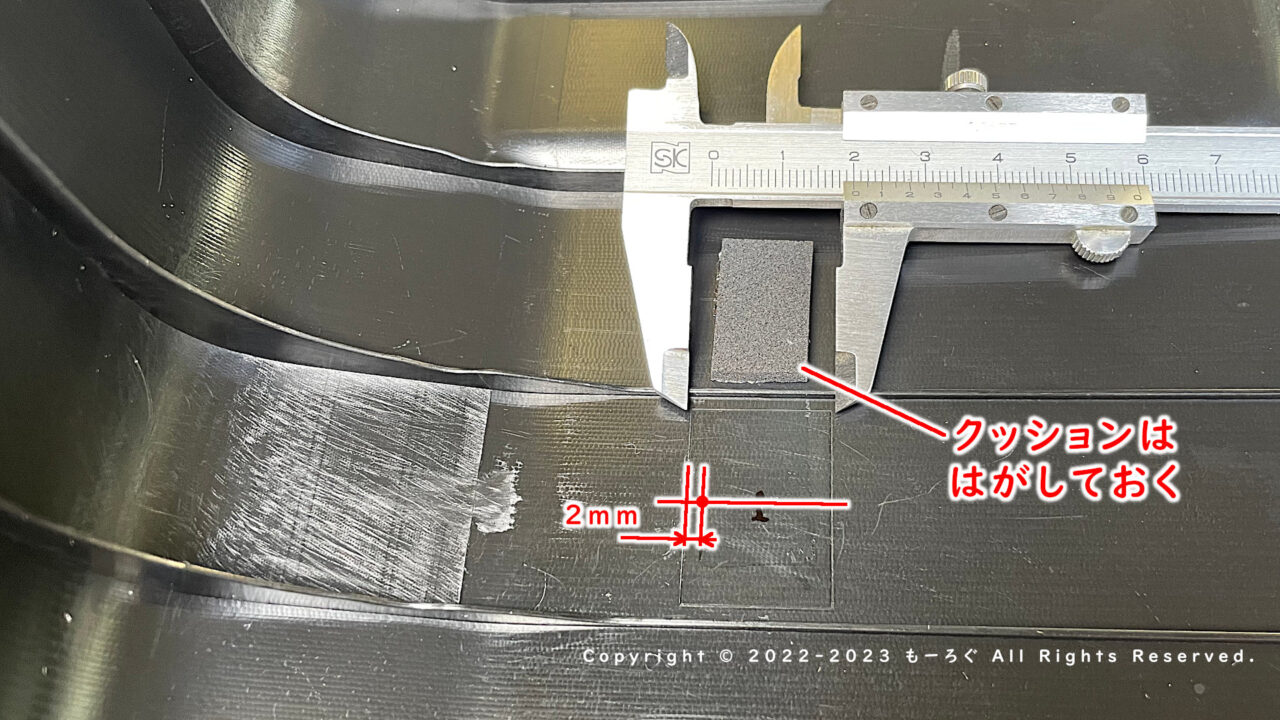

四角マークの、車両内側から2mmほどの位置、前後方向は真ん中。

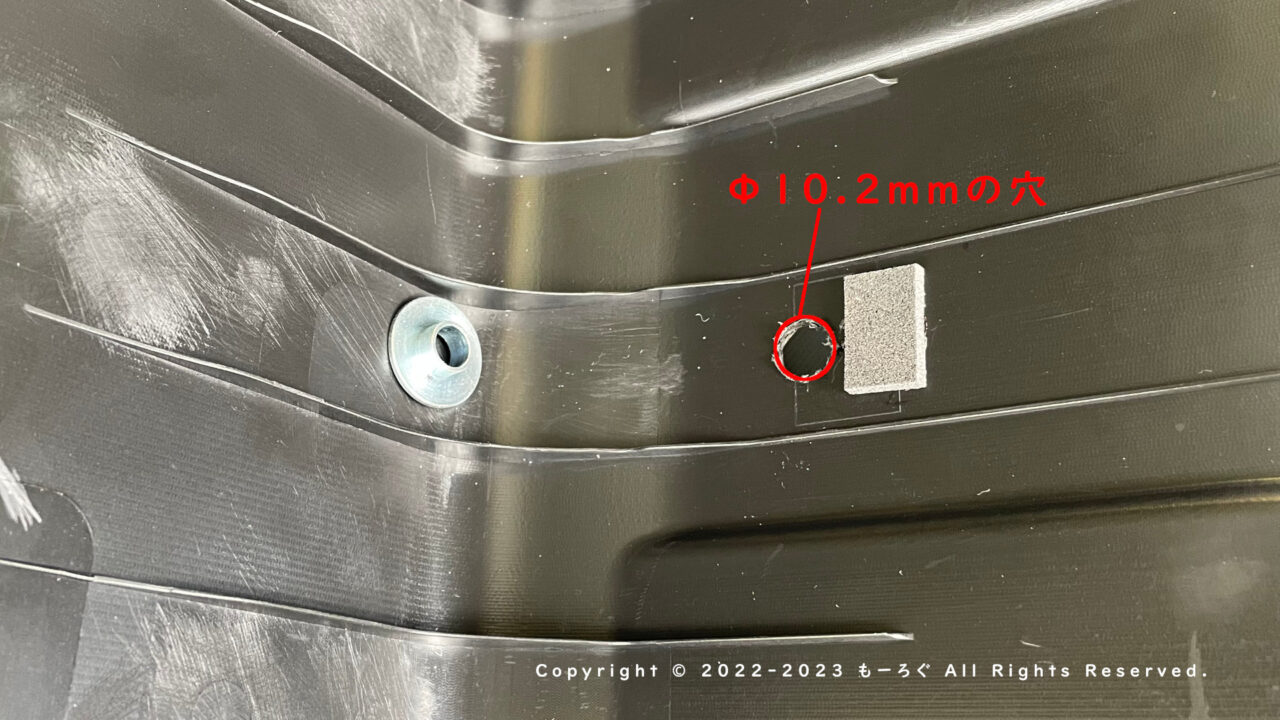

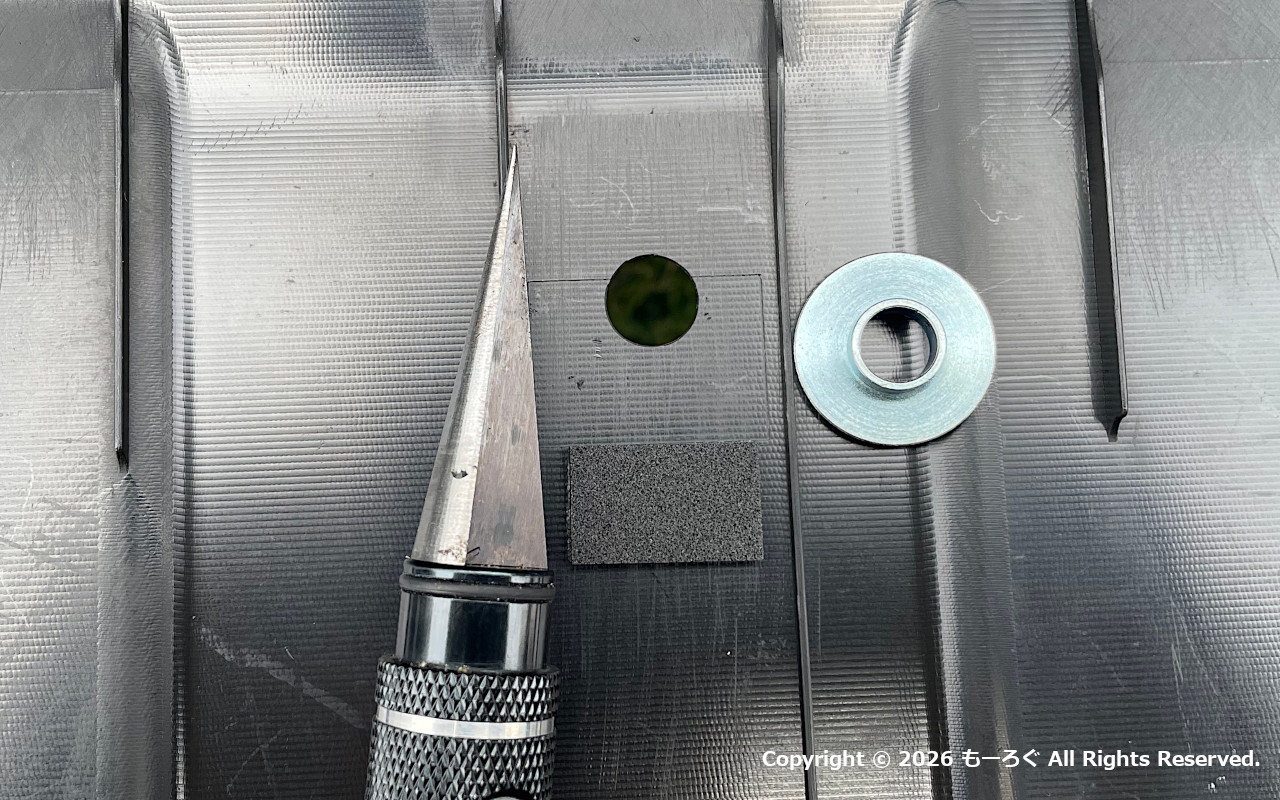

後述のツバ付きカラーを使うため、それに合わせた、Φ10.2mmの大きさで穴をあけます。

３か所とも開けます。

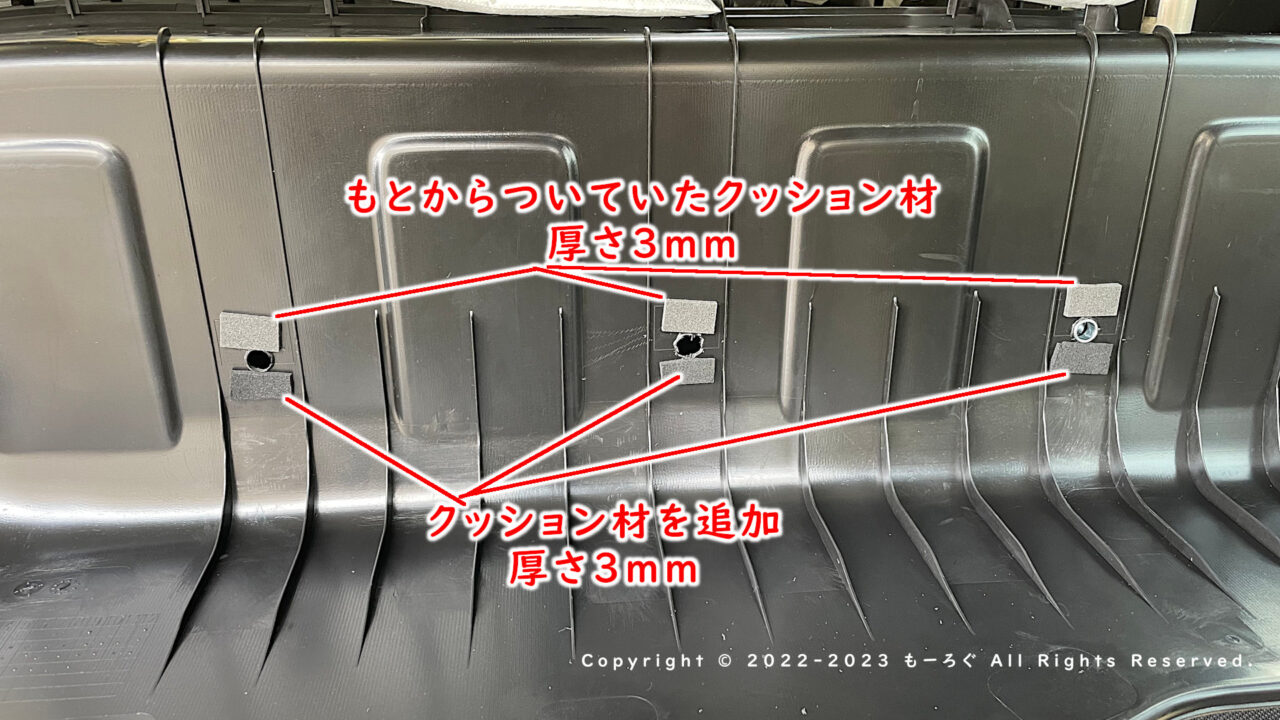

もともとついていたクッション材をずらす必要があるので、追加で貼りました。ホームセンターで販売していたもので、品番等はわかりません。クッション材は厚さ3mmです。

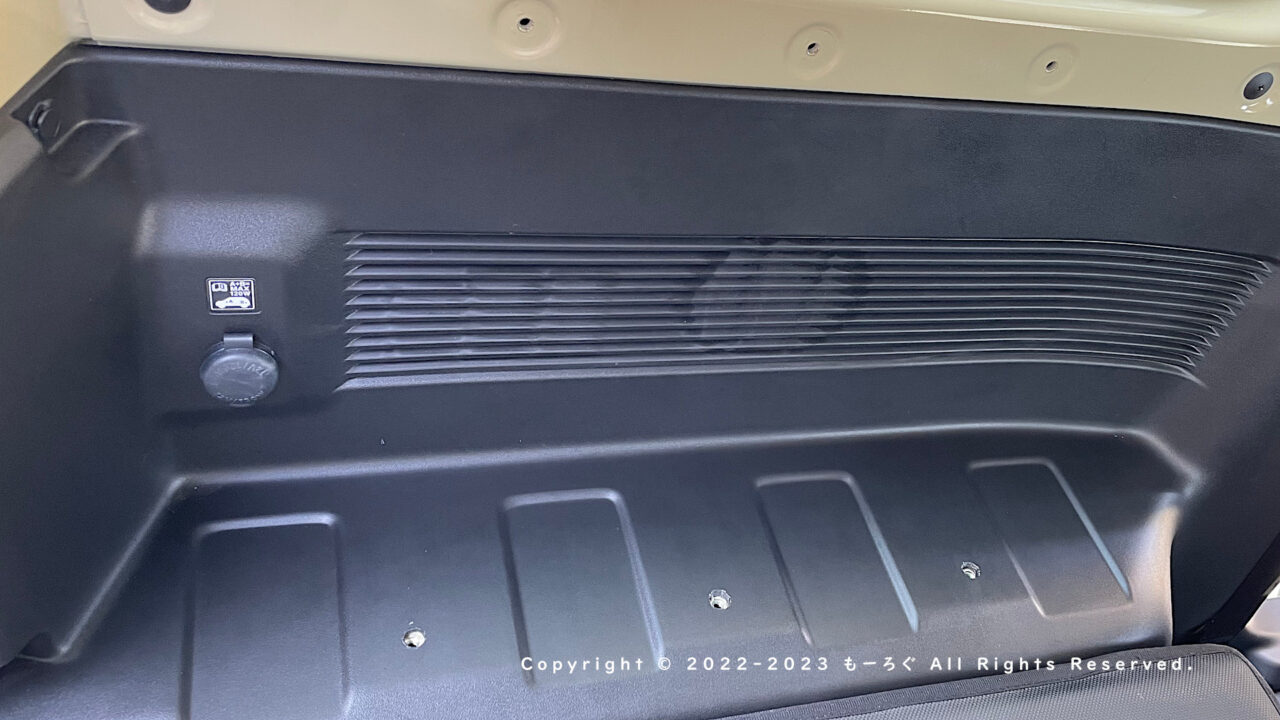

トリムを元に戻して完成です。
位置はばっちりです。

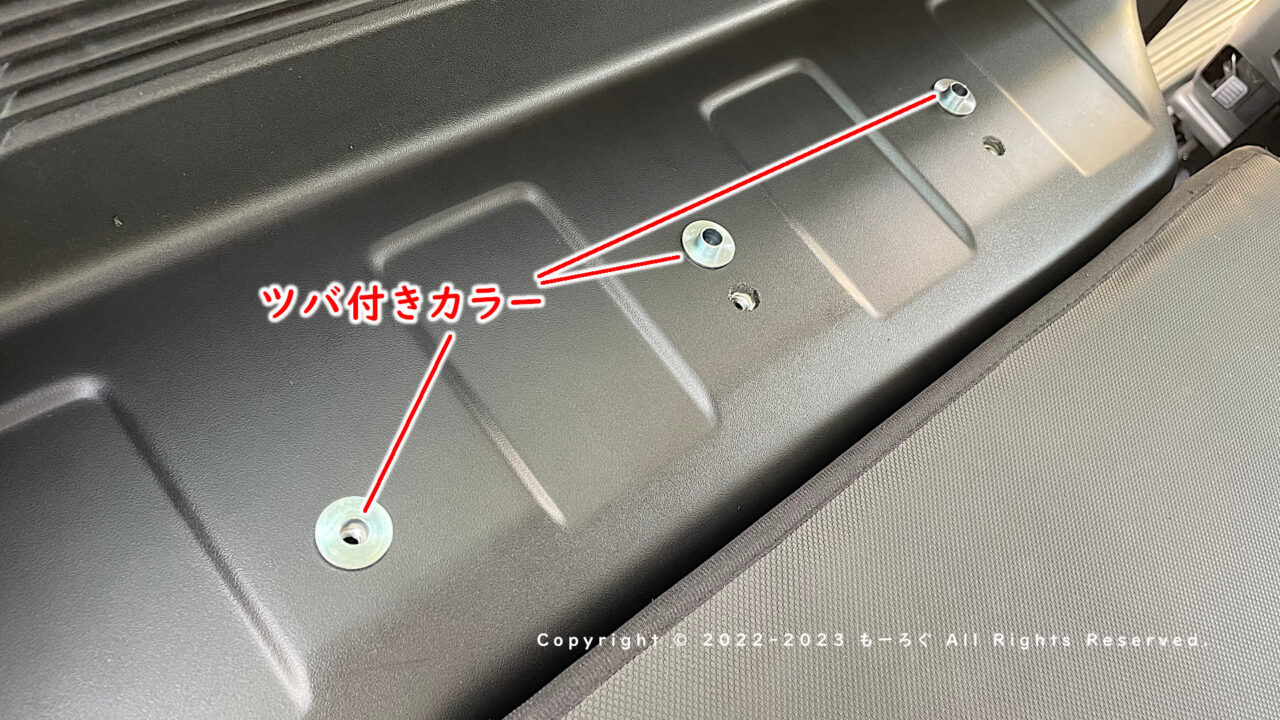

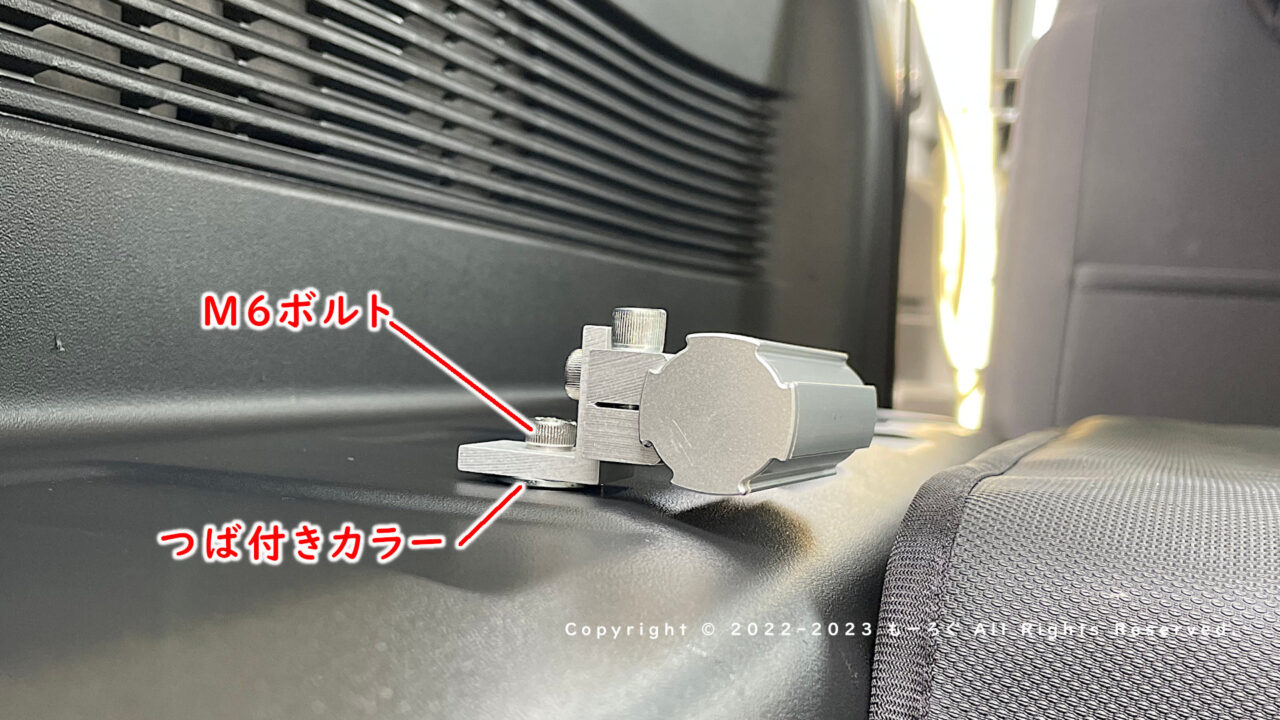

何かを固定するときは、ツバ付きカラーを使います。カラーがないと、間に樹脂であるトリムとクッションを挟むことになり、トリムが大きくへこむことになります。

カラーは、キタコ(KITACO) ツバ付きカラー スチール 22X8X4.5Lを使用しました。

例です。

・SFunアングルブラケットS
(SSF-0100)
・GFunコネクタピースサイドL
(SGF-0113)
・G-Fun フレーム(Nシリーズ[28mm])
・M6キャップボルト(18mm)
・ツバ付きカラー(22X8X4.5L)
を使用しています。

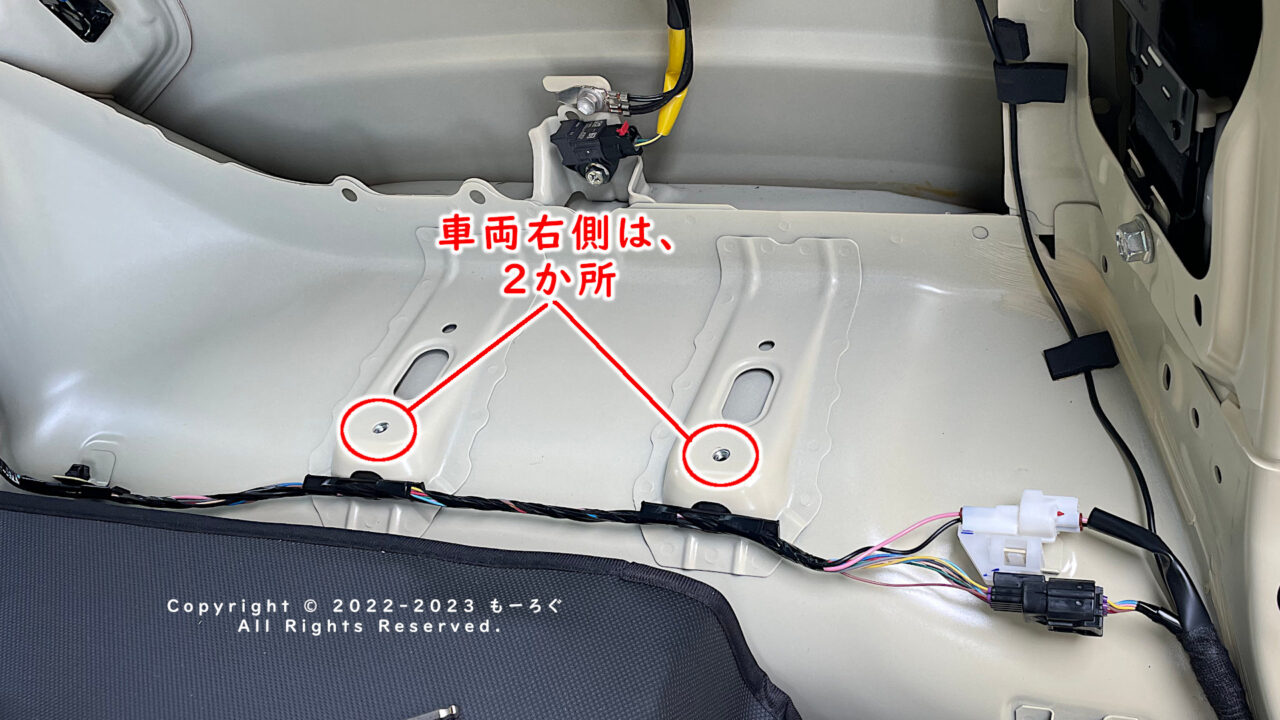

車両右側については、２か所しかありません。
同じように、ナットを貼り付けます。

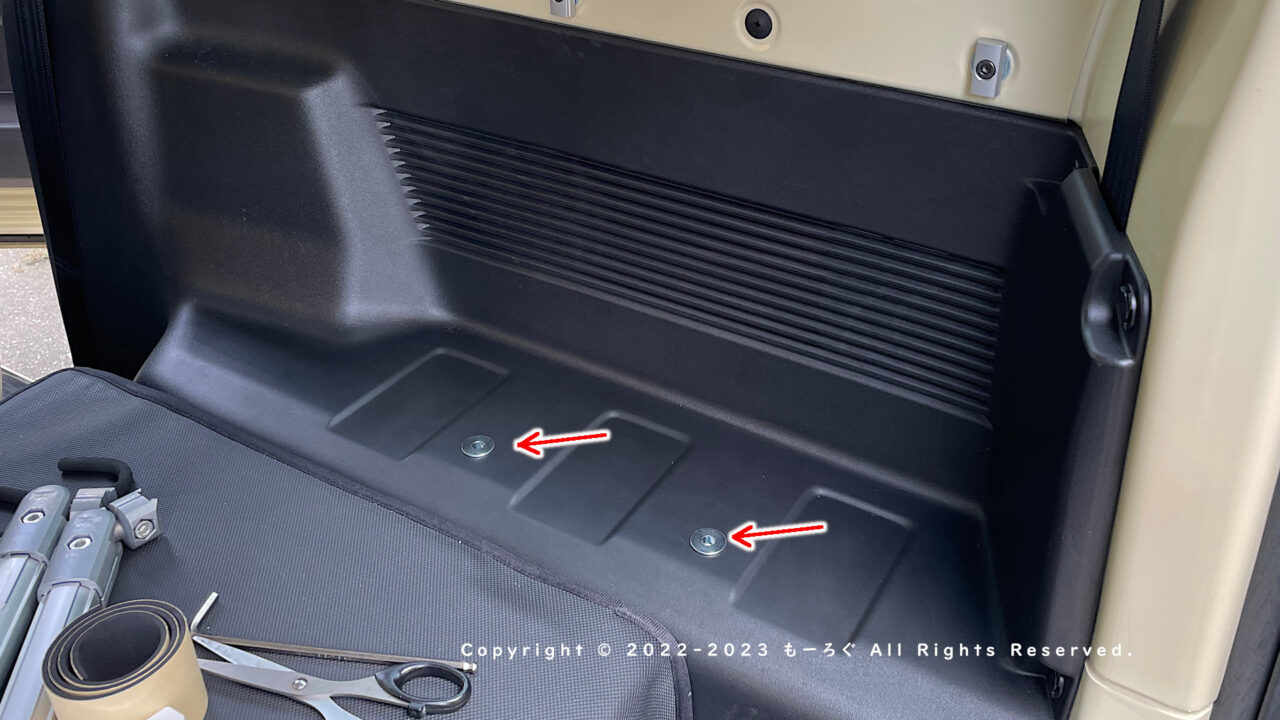

同じように穴あけして完了です。
