無停電電源装置（UPS）のバッテリー交換

日曜日の夜に注文したところ、火曜日には佐川急便で届きました。

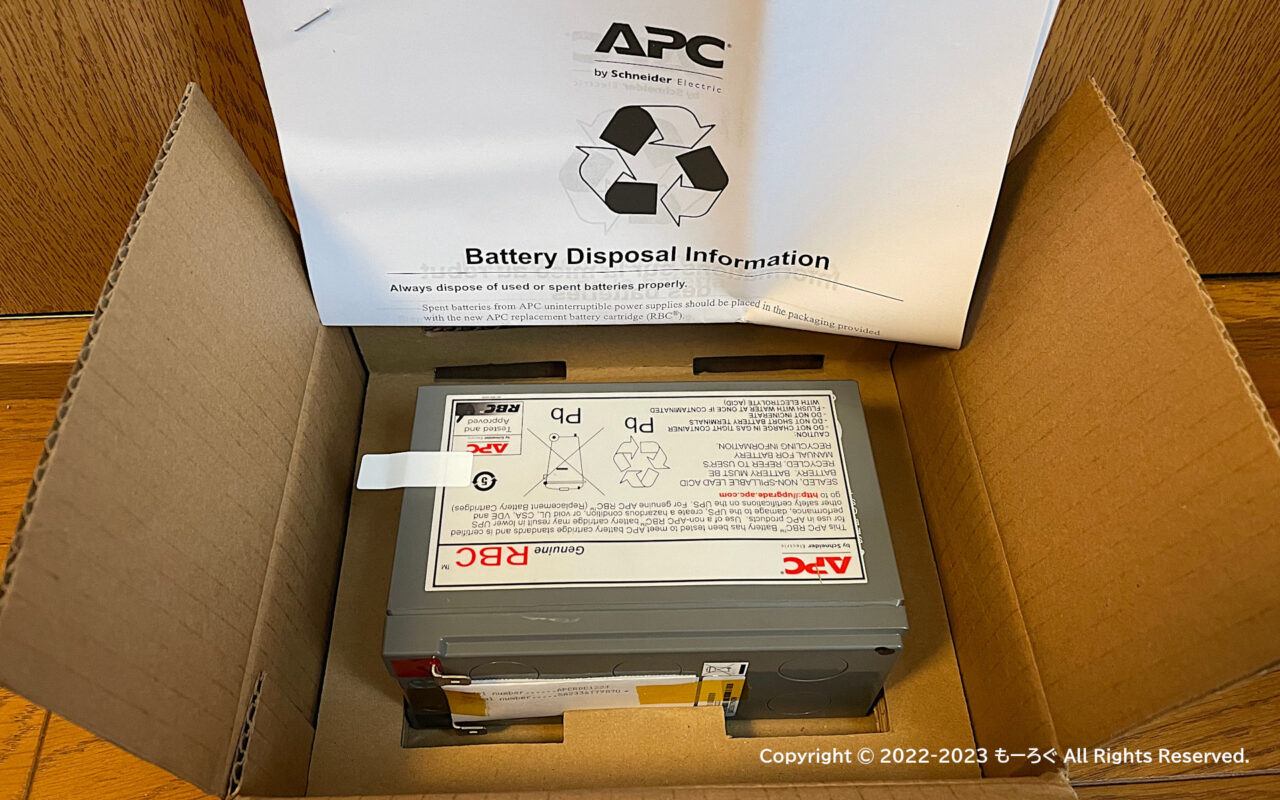

簡単な包装ですが、がっちり固定されています。

使用済バッテリーを引き取ってもらうには、この箱に使用済バッテリーをいれて、指定の住所に送付します。
その場合の送料は、元払いです。

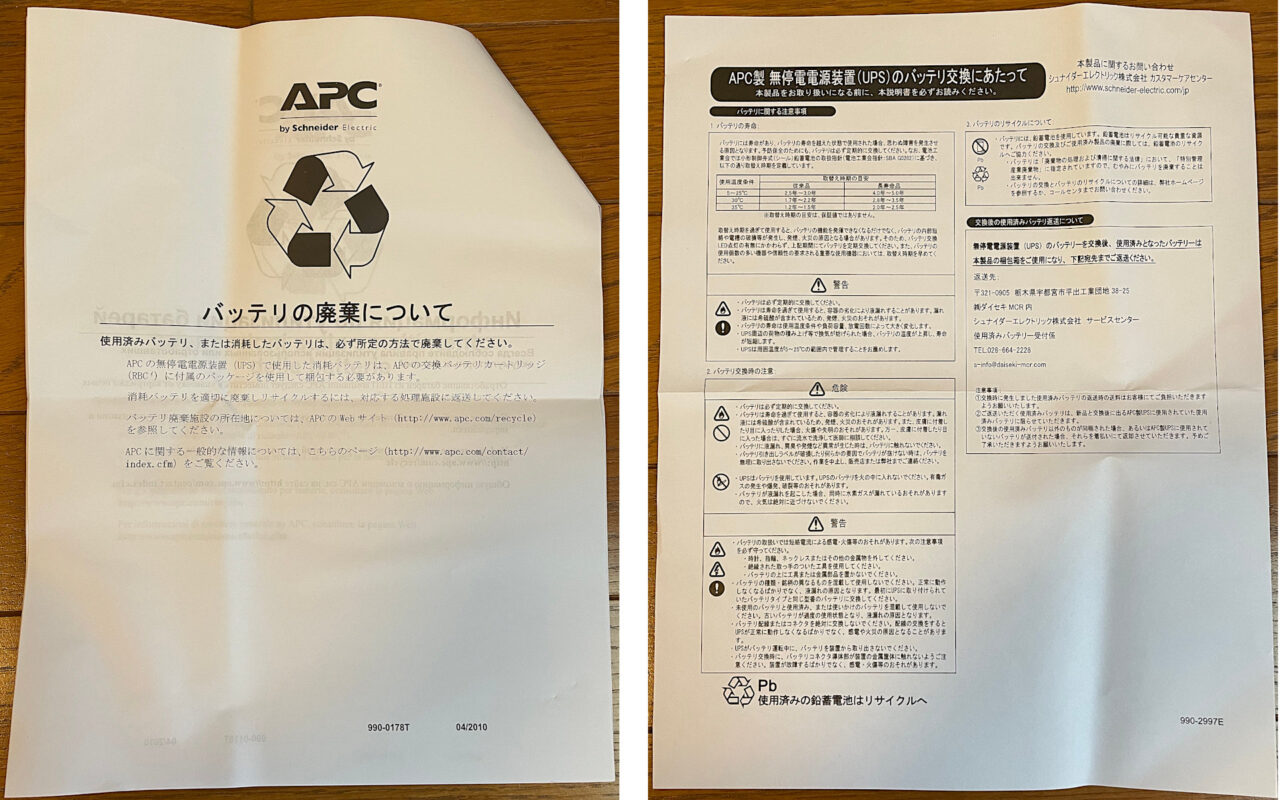

マニュアルです。

バッテリー（廃棄）回収についての記載があります。

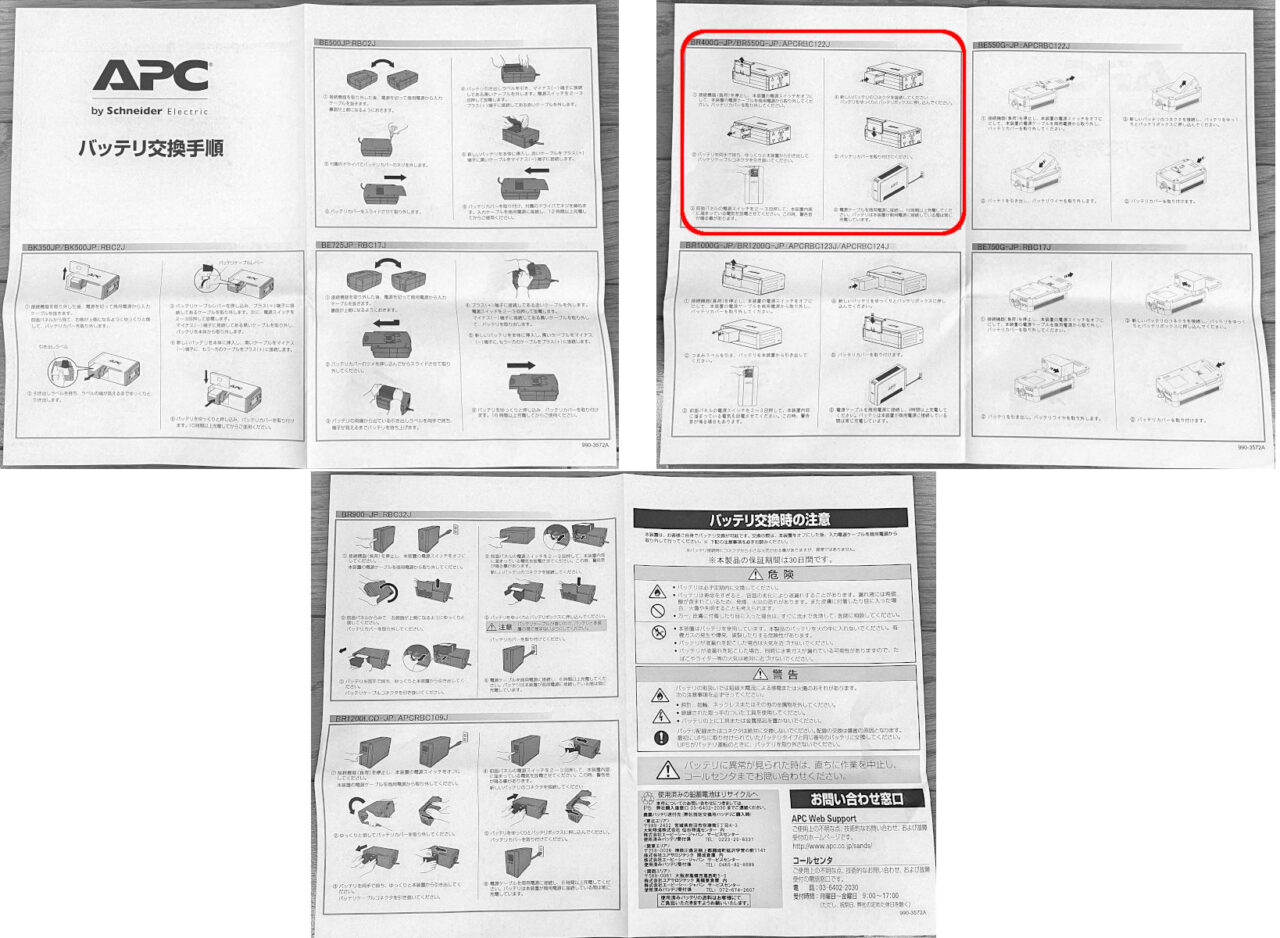

バッテリー交換マニュアルです。

機種毎に説明があります。
赤枠内がBR400S-JPの説明

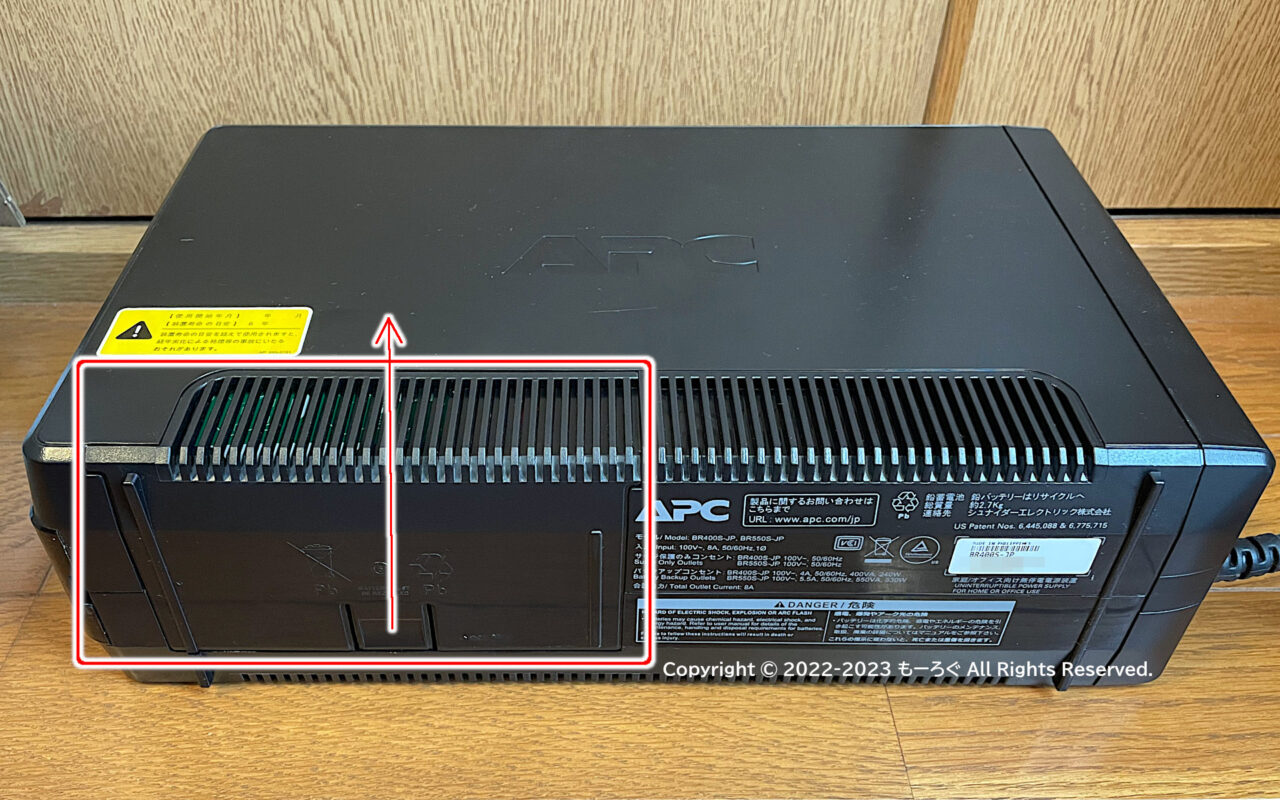

UPS本体を写真のように横倒しにし、底面のカバーを外します。

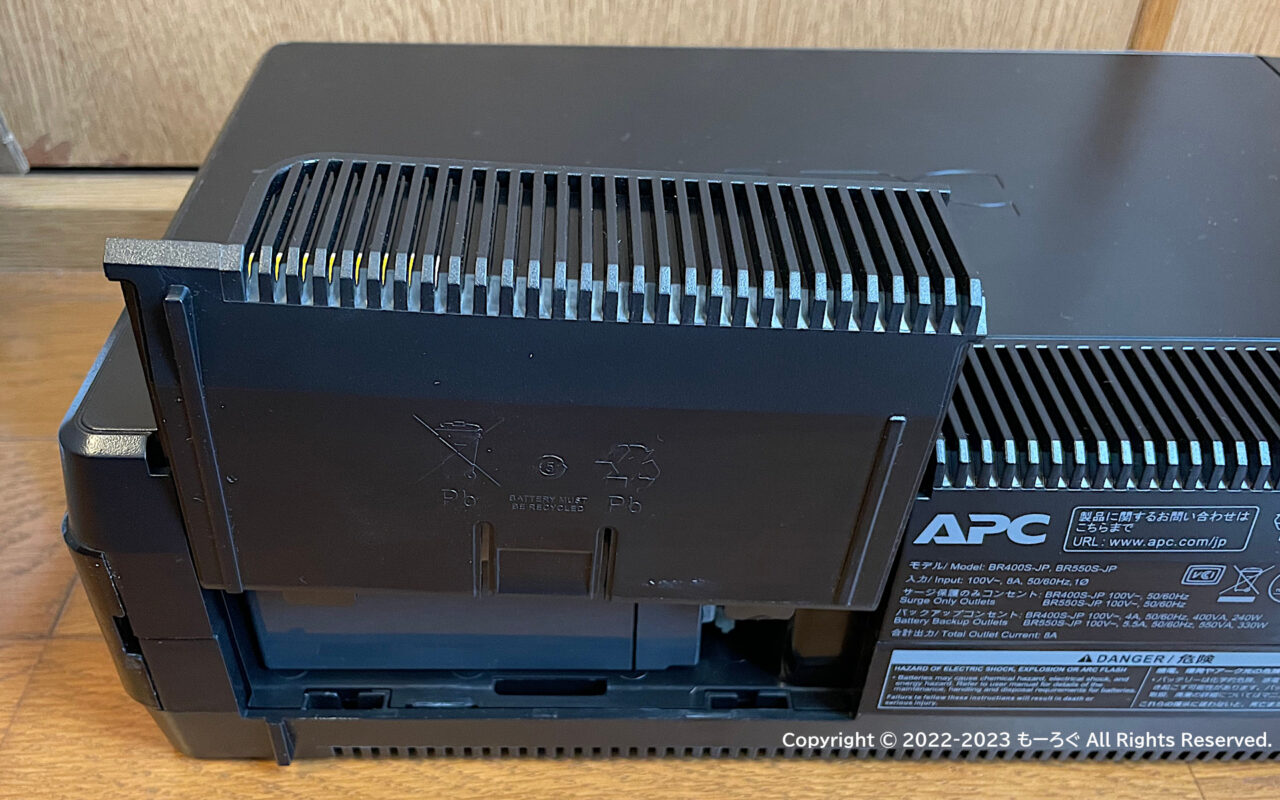

カバーは簡単に外れます。

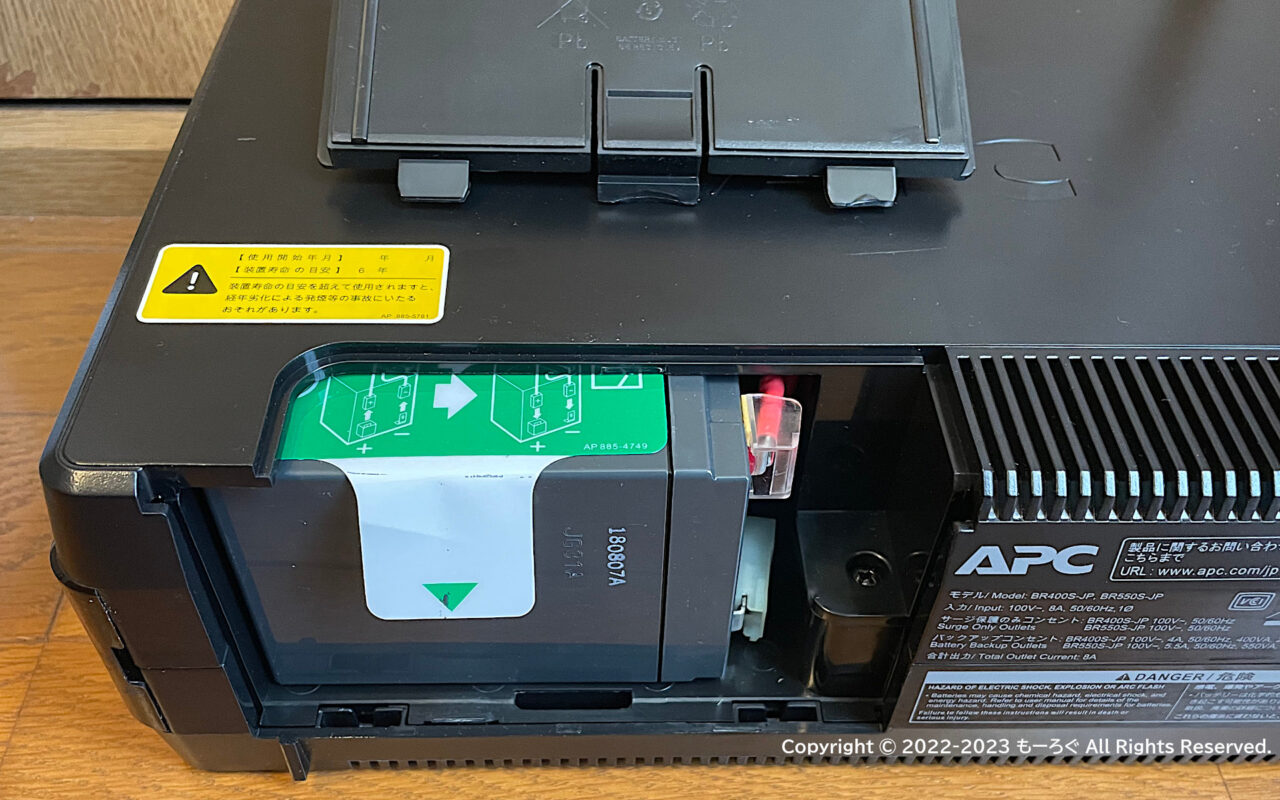

カバーを外すとバッテリーが見えます。

少し手前に引っ張ります。

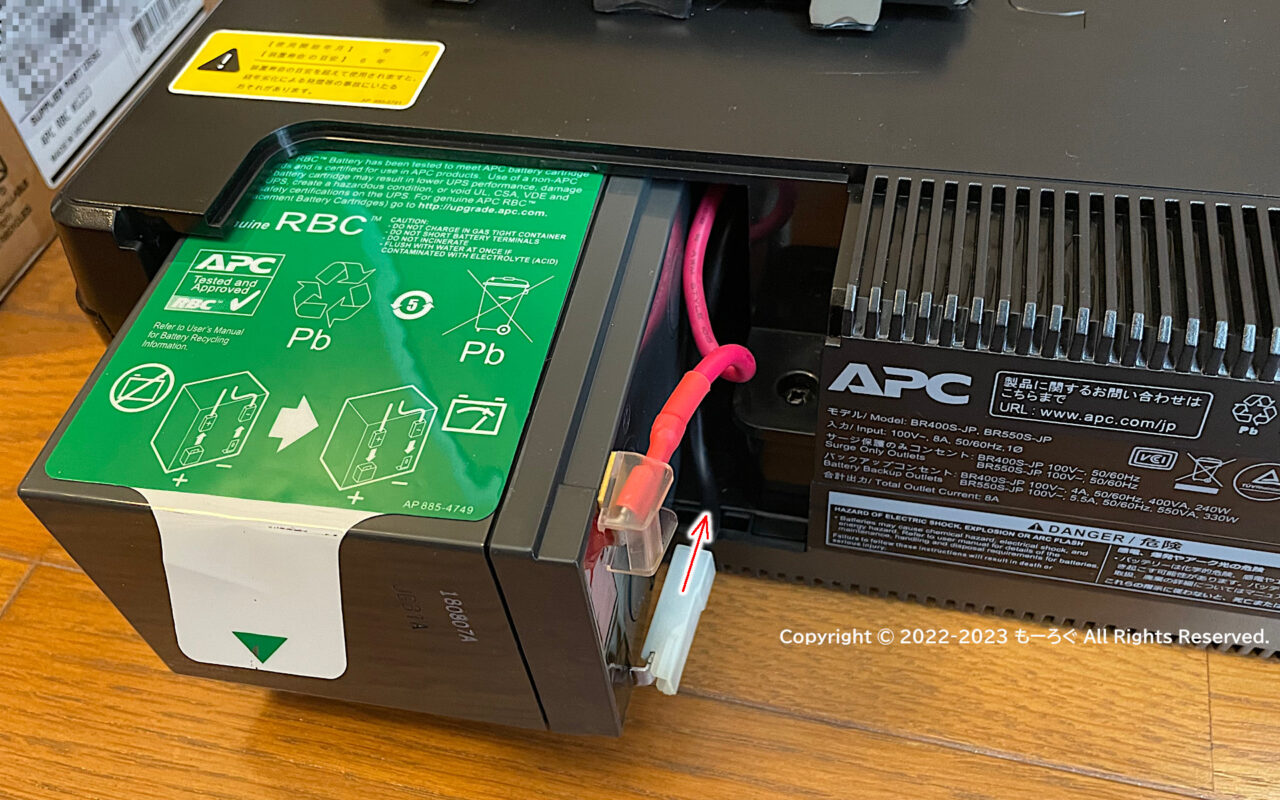

配線を外します。

マニュアルにはどちらから、という指定はありませんでしたが、マイナス側から外しました。

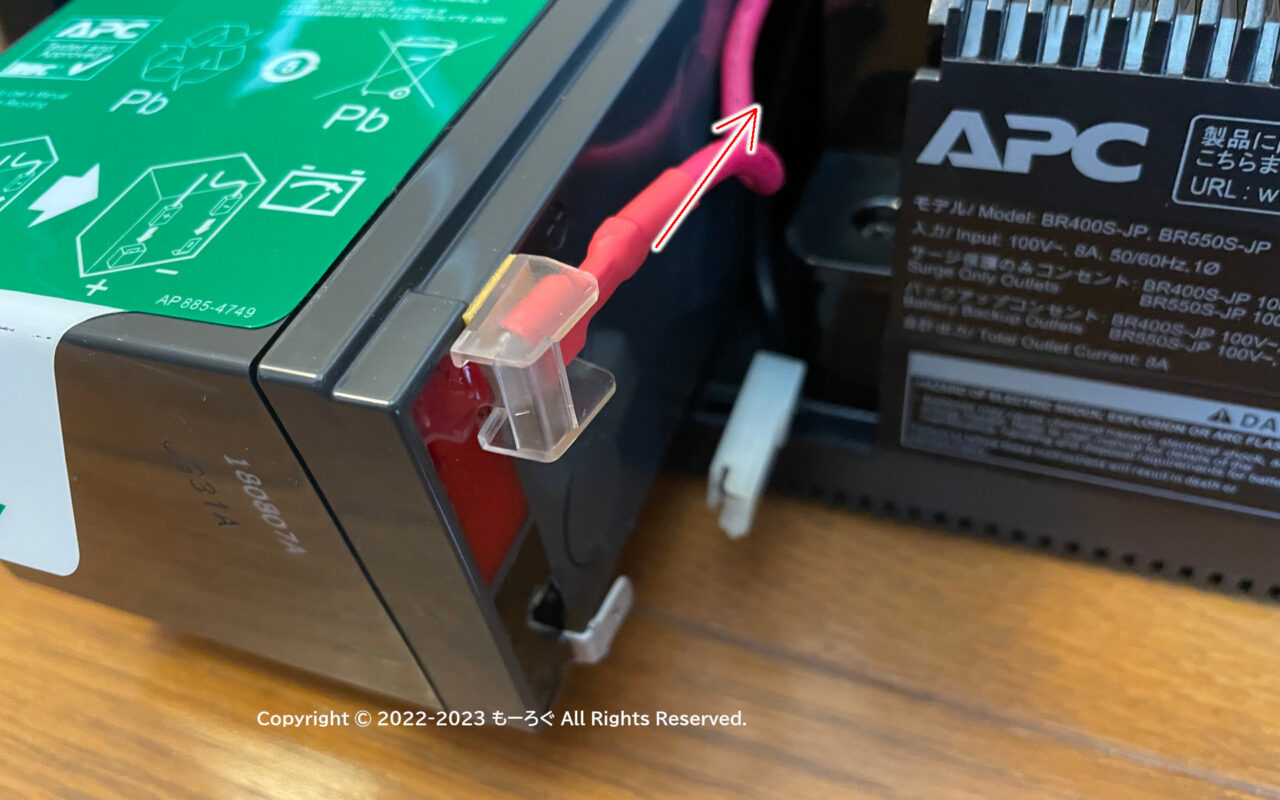

プラス側を外します。

マイナス側に比べ、かたくてなかなか外せませんでした。

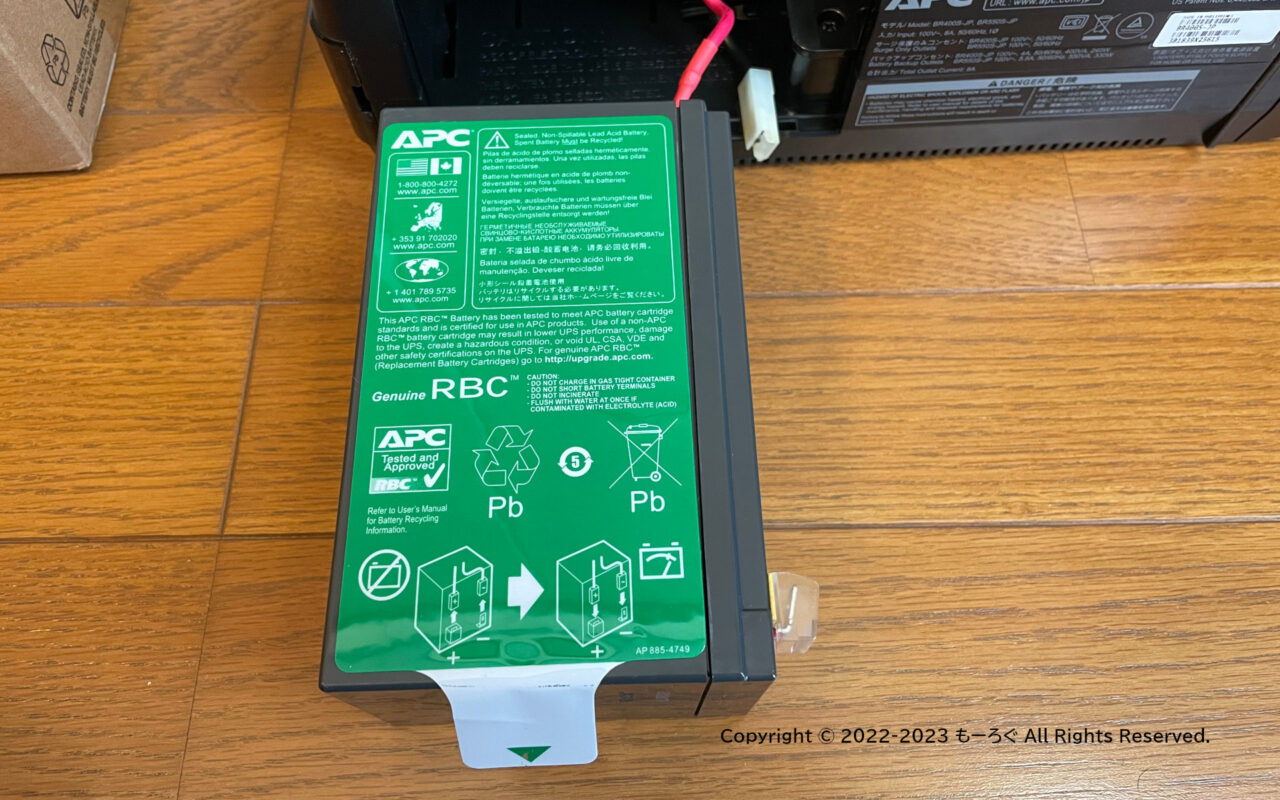

配線をはずしたら、そのままバッテリーを引っ張り出します。

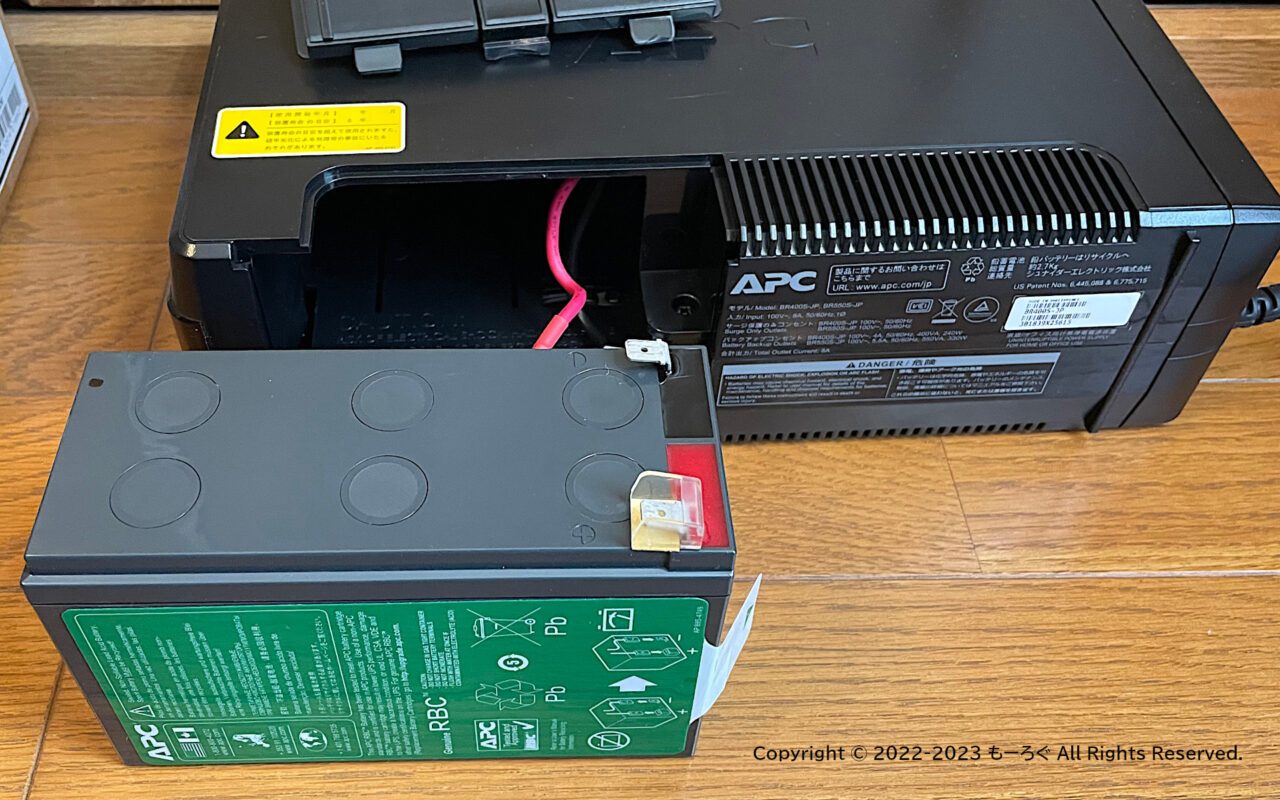

バッテリーが取り出せました。

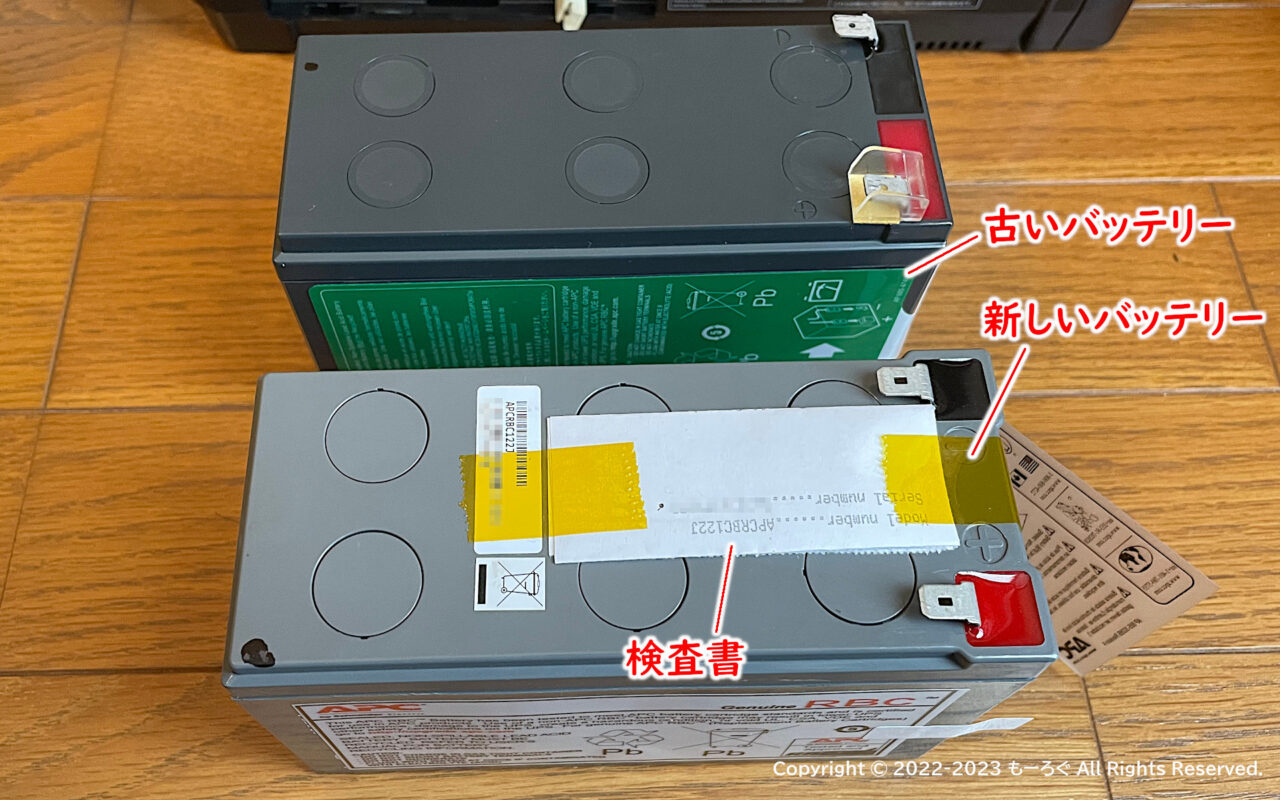

新しいバッテリーと並べてみます。

バッテリーの色が違います。
あとはラベル類も。

新しいバッテリーの上面には、検査書がテープではられていました。

側面の比較です。

書いてあることは同じようですが、ラベルが完全に違いますね。

検査書です。
おおよそ購入の3ヶ月前に検査されています。

何を検査しているのかは分かりませんが、純正品として、必要な検査がされていると思います。

こういうところが、やはり純正。安心ですね。

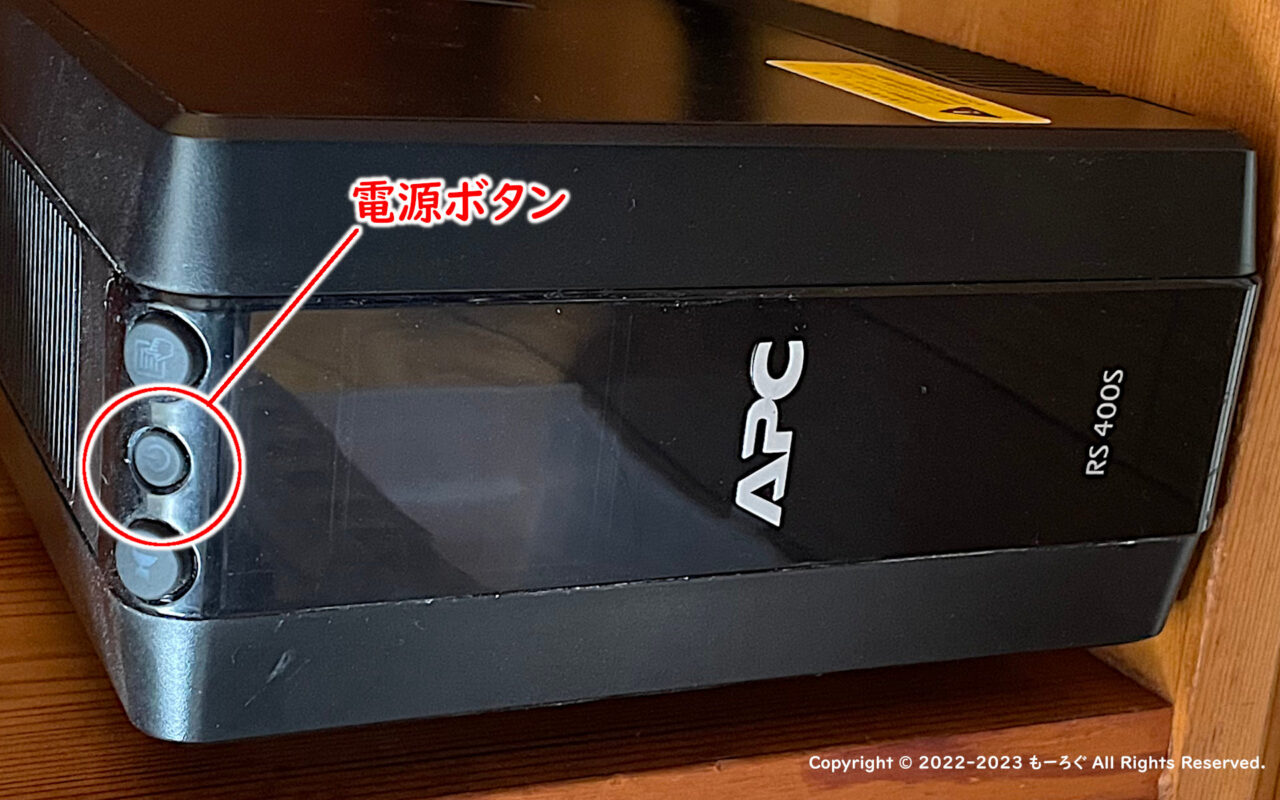

交換マニュアルにしたがい、バッテリーを取り外した状態で、電源ボタンを２、３回押します。

マニュアルに記載があるとおり、ボタンを押したときに「ピッ！！」という音がなりました。

音がならなくなるまで、３回ほど電源ボタンを押しておきました。

交換マニュアルには記載がないのですが、

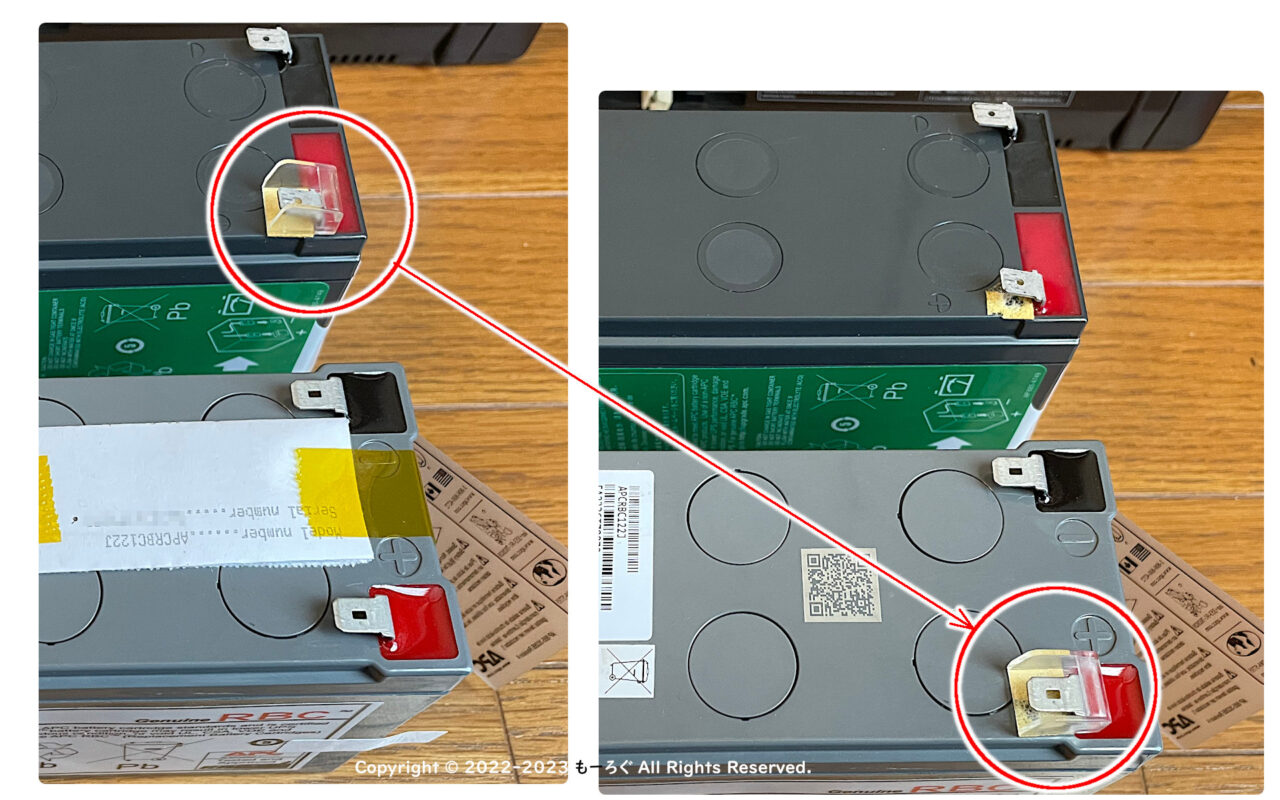

古いバッテリーについていた、端子カバーを取り外し、新しいバッテリーに取り付けました。

カバーは両面テープでついていました。

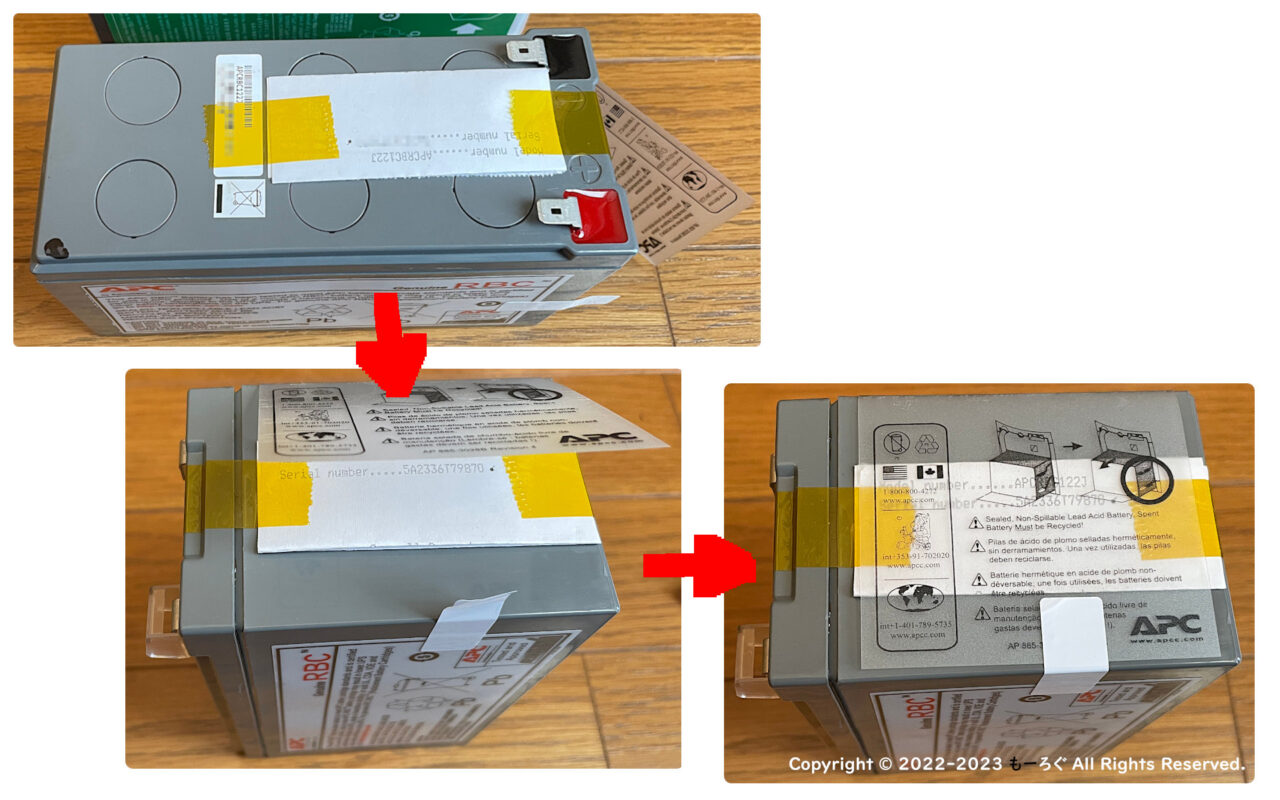

バッテリー上面についていた検査書も、側面に移しました。これもマニュアルに記載はありません。

検査書は保管しておく必要があるのか分かりませんが、取り外すとなくしそうだし、保管するのも面倒。ただ、バッテリー上面につけたままだと、見たいときにバッテリを取り出さなければならないので、ちょうど良さそうな側面に移しています。
ここなら、本体のカバーを外すだけで、検査書を取り出すことができます。

新しいバッテリを取り付けていきます。

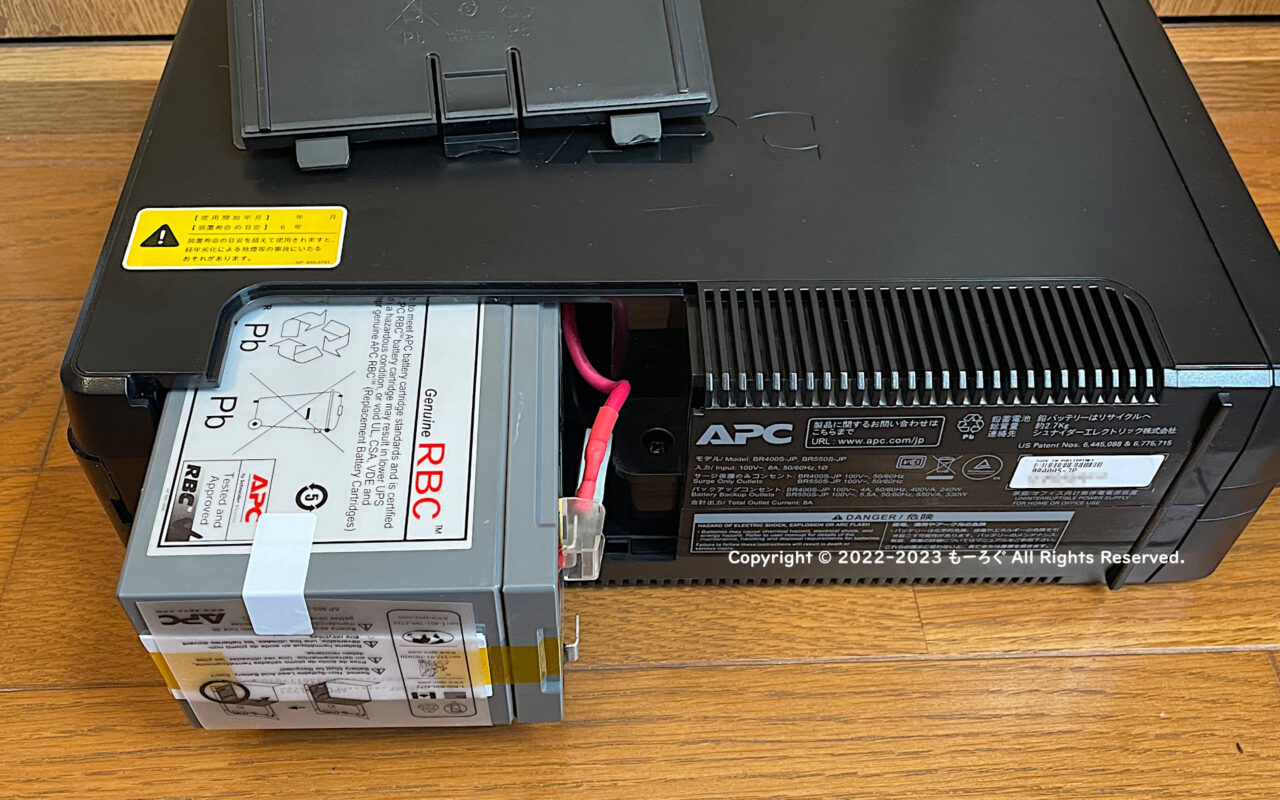

まず配線が届くところまで、本体に挿入して、

マニュアルに順番の記載はありませんが、

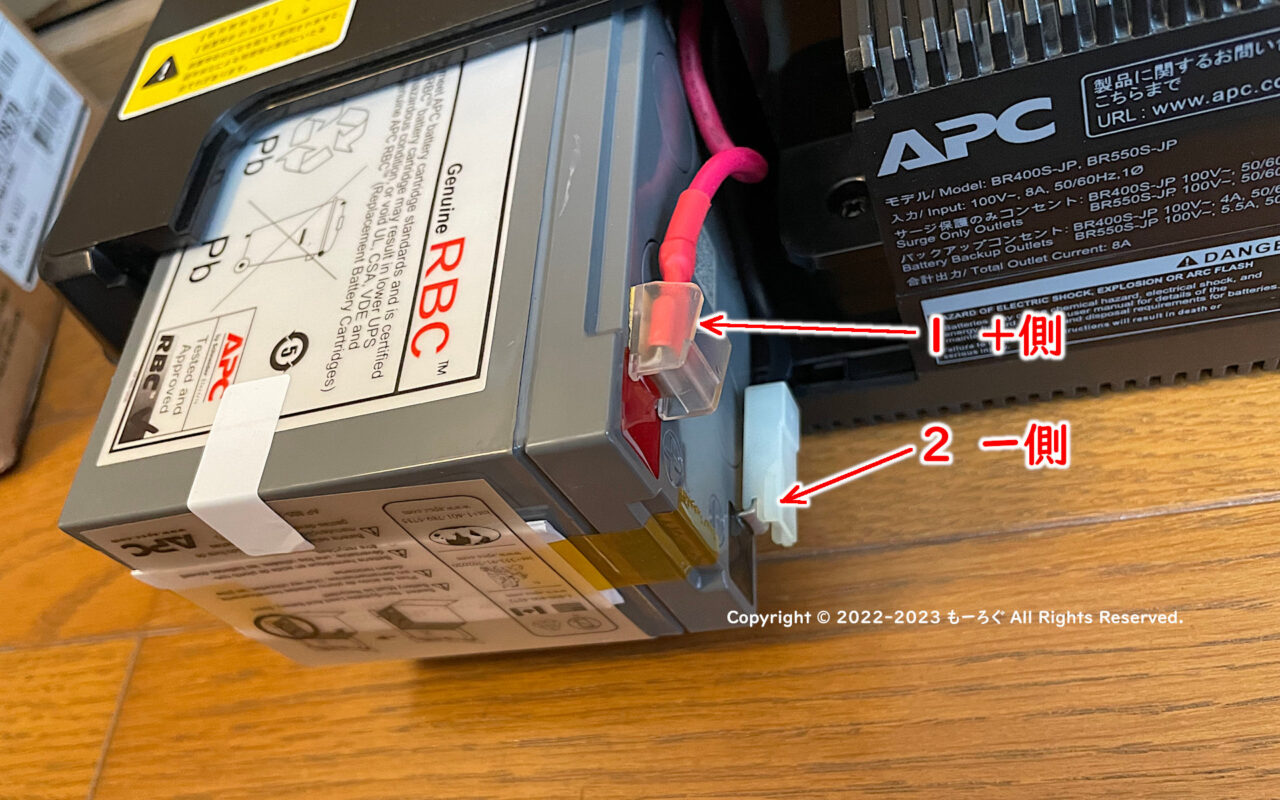

＋（プラス）側　→　ー（マイナス）側の順につなぎました。
車と同じように、本体筐体とマイナスがつながっていると思われるので、念のため、車のバッテリ交換と同じ接続順番です。
バッテリー＋（プラス）側に取り付けたカバーは、誤結線防止用ですかね。これがあると、ー（マイナス）側のコネクタはさせません。

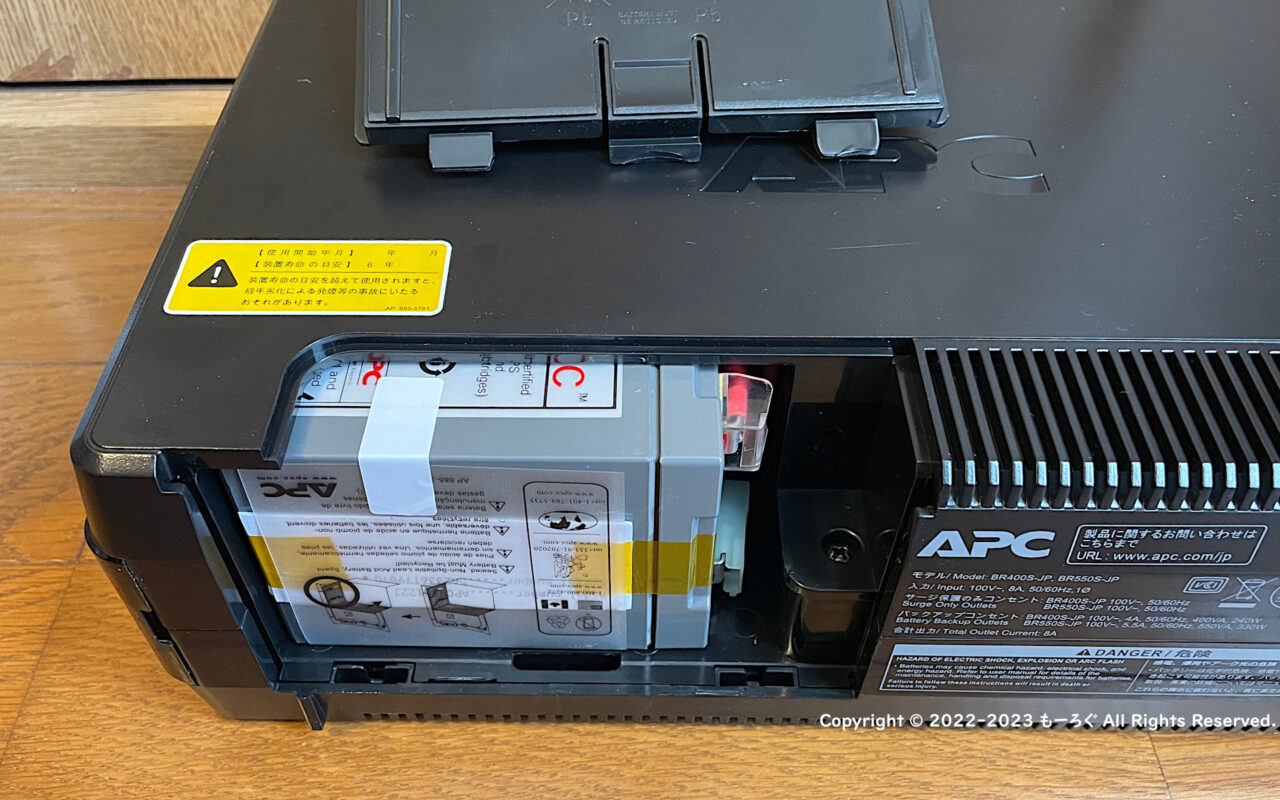

配線が引っかかったりしていないか確認しながら、本体の中にバッテリーを挿入します。

挿入し終えたら、カバーを元通りに取り付けます。

UPSに電源、NASやルーターの電源、コントロール用USB配線を元通りに接続し、電源を入れます。

マニュアルでは、12時間充電してください、と書いてありましたが、ほぼ満充電の状態でした。
