はじめに
USB4やThunderbolt3/4は、最大40Gbpsの高速データ転送ができます。
せっかく、USB4やThunderbolt3/4ポートのあるPCを所有しているので、その速度を生かすべく、対応するの外付けSSDケースを入手して、ためしてみました。
購入したSSDケース
ORICOの、AAGM2-U4というモデルをAmzonで購入しました。
対応する規格はとしては、Thunderbolt 3（40Gbps）、Thunderbolt 4（40Gbps）、USB4、USB3（10Gbps / 5Gbps)、USB2.0（480Mbps）です。
冷却ファンがついてます。
価格は、10Gbpsまでの外付けSSDケースより、だいぶお高いです。セールやクーポンを使えば、1万円未満で購入できる時があります。
開封

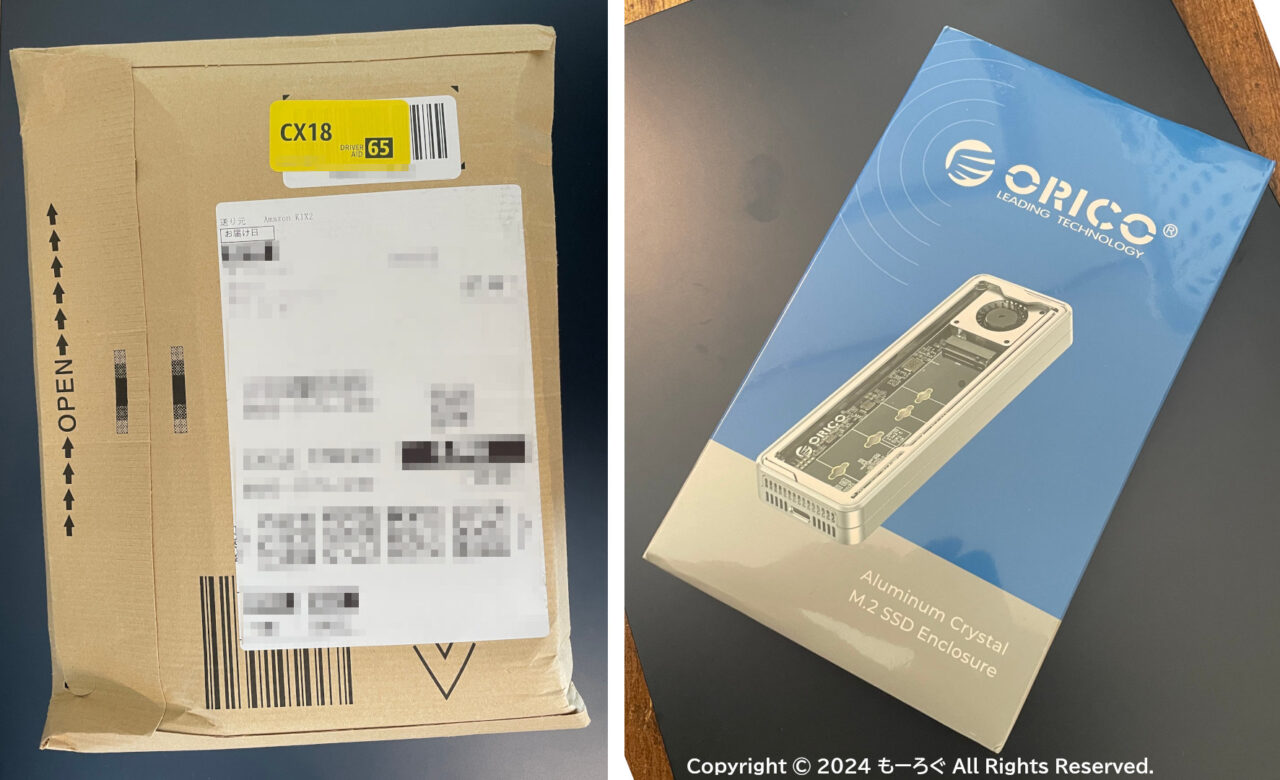

Amazonの茶封筒にはいって届きました。
商品は干渉材もなく、そのままこの封筒に入ってましたが、箱のへこみ等はまったくありませんでした。

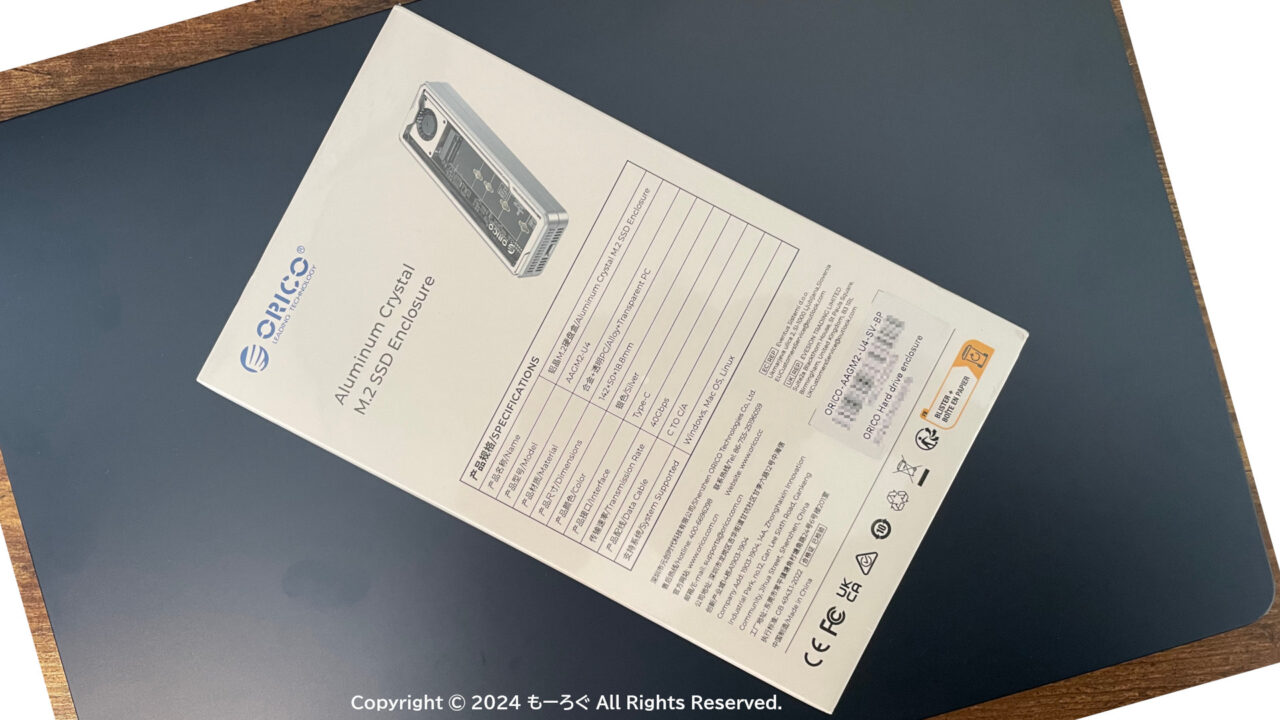

商品パッケージ裏側。
スペックが、中国語／英語で表記されてます。

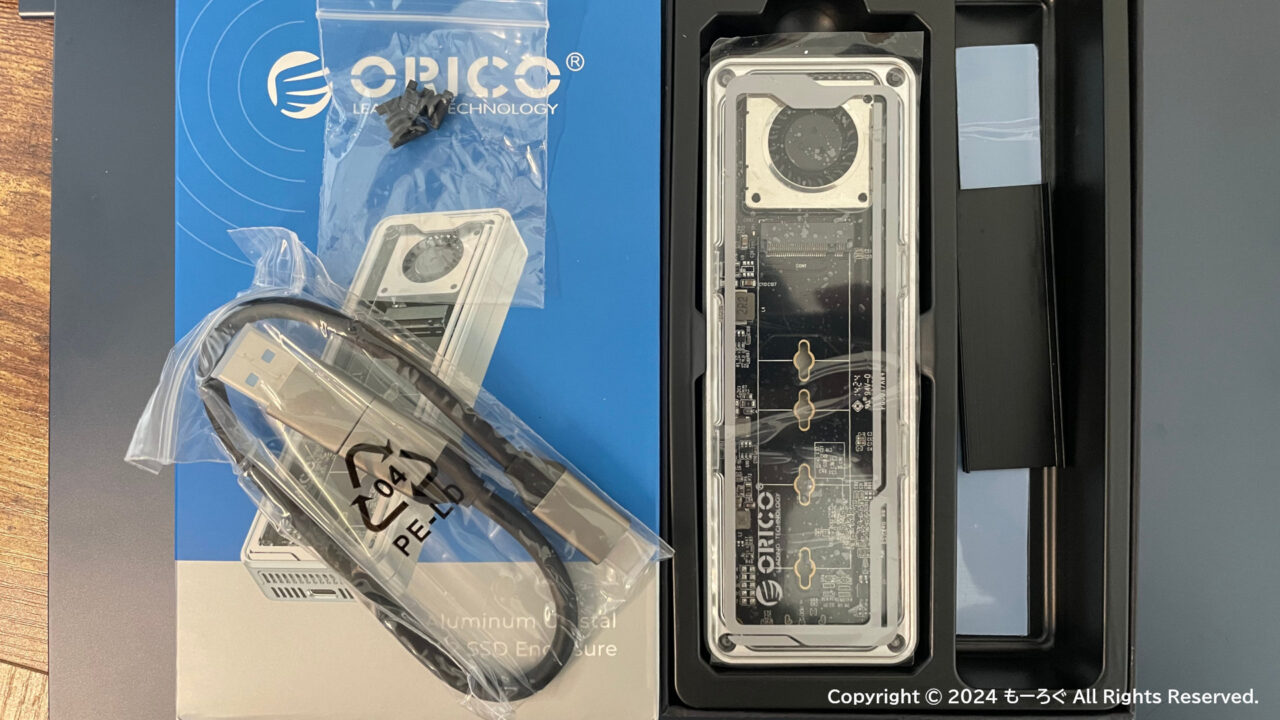

内容物は、写真のものと説明書です。

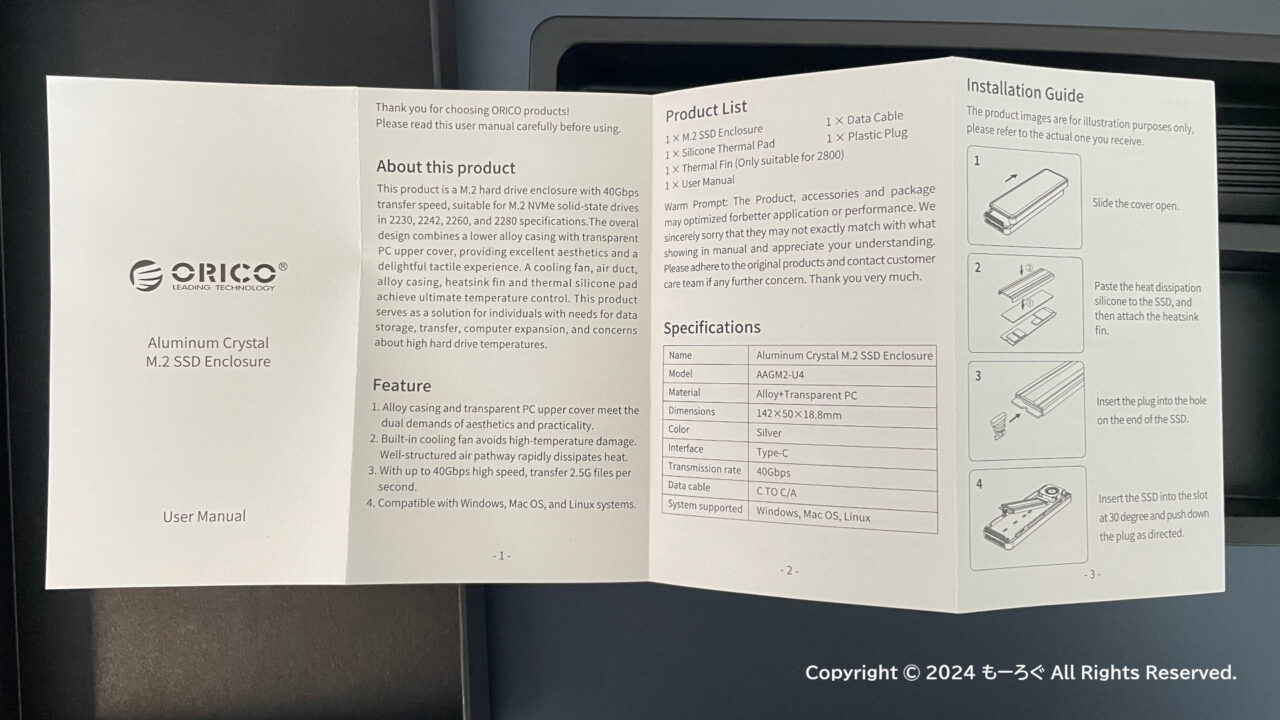

説明書は、中国語と英語の2ヶ国語表記です。日本語表記はありませんでした。

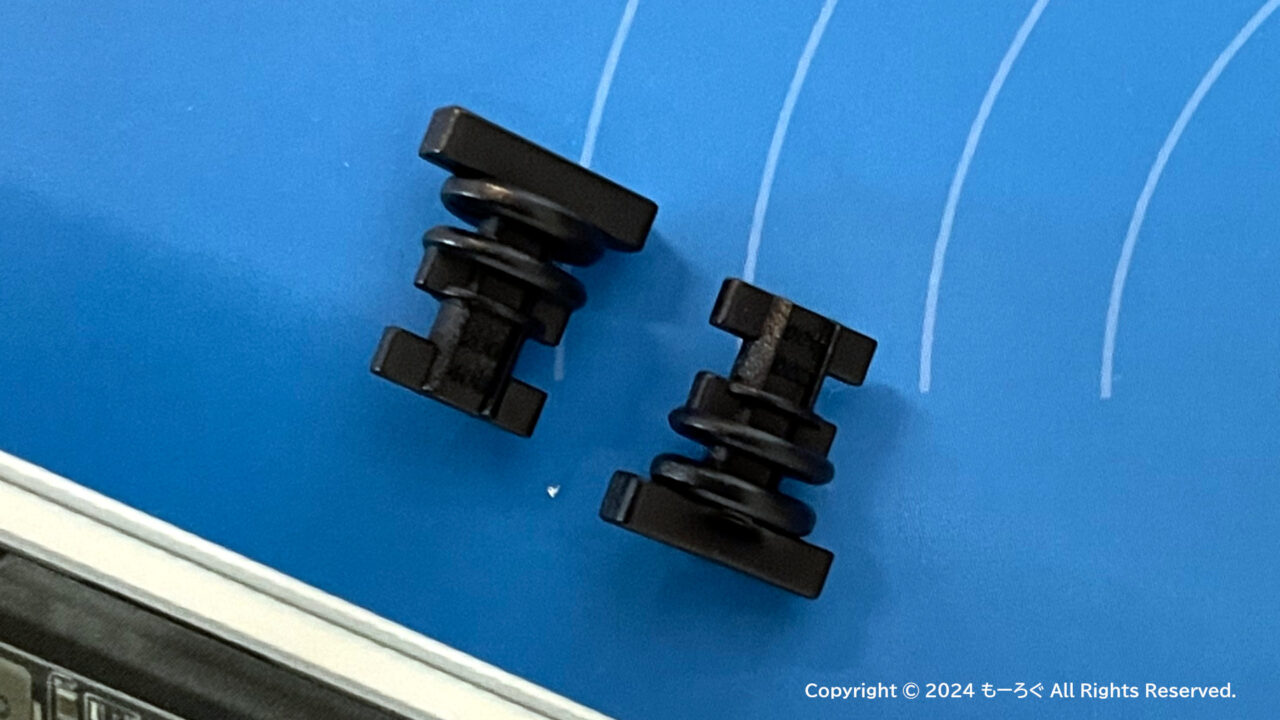

M.2 SSDの固定は、ネジではなく、クリップを使います。
2個はいっているので、紛失したりこわしてしまっても予備があっていいですね。

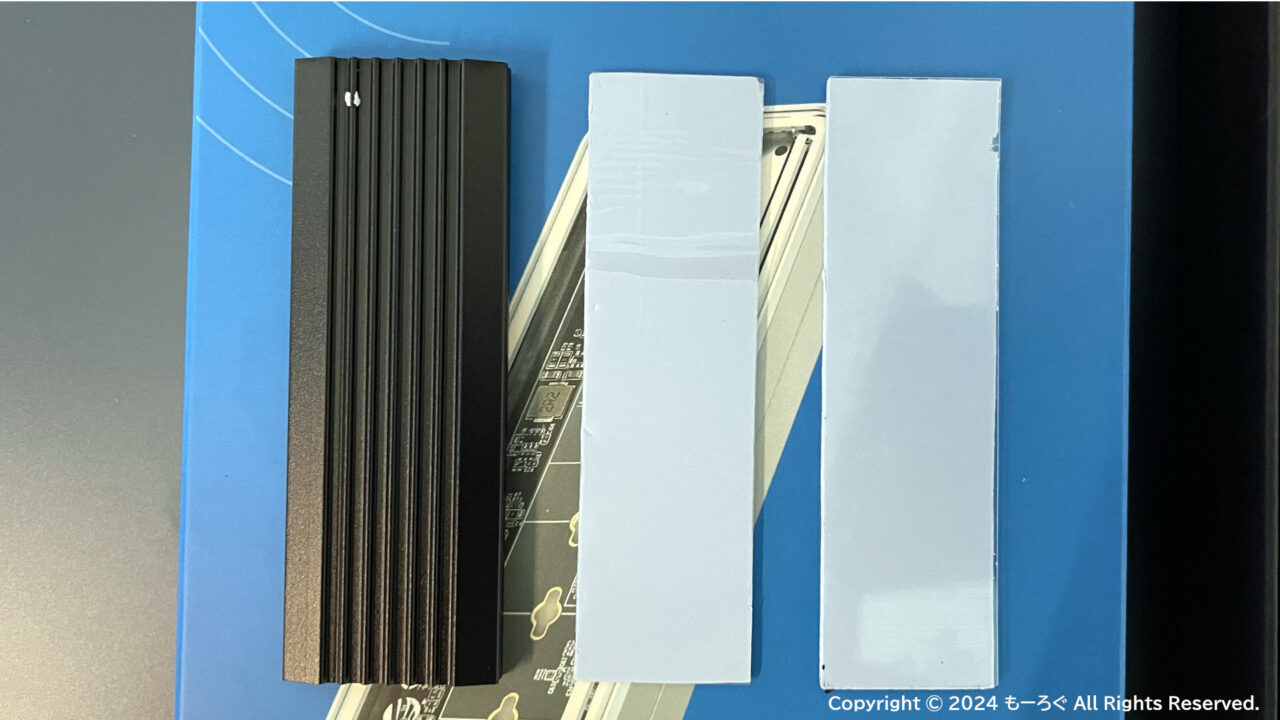

ヒートシンクとサーマルパッド2枚が付属

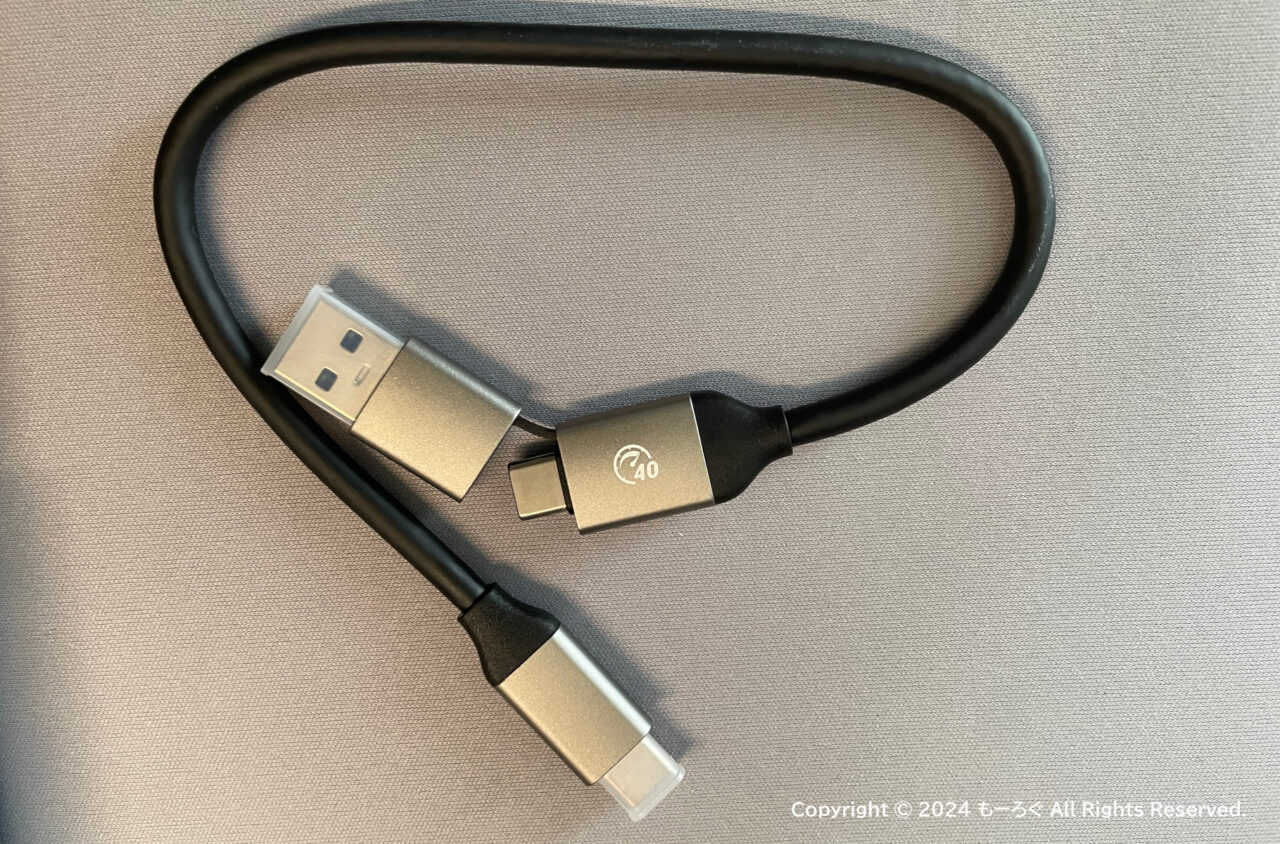

40Gbps対応のケーブルが付属します。
Type-CとType-Aの変換コネクタ付きです。
全長は約30cm、ケーブル部分の長さ約24cmです。

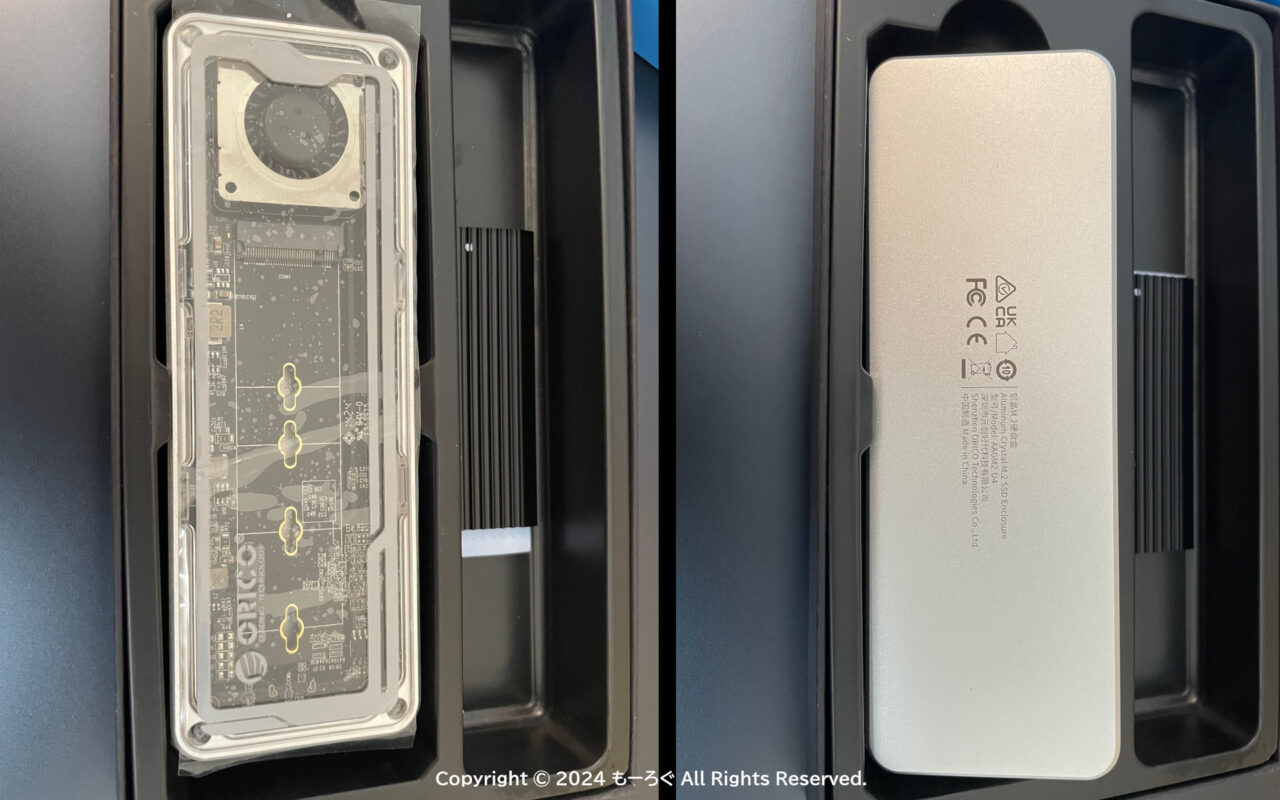

SSDケースは、中が見えるようになってます。
本体はアルミ製。

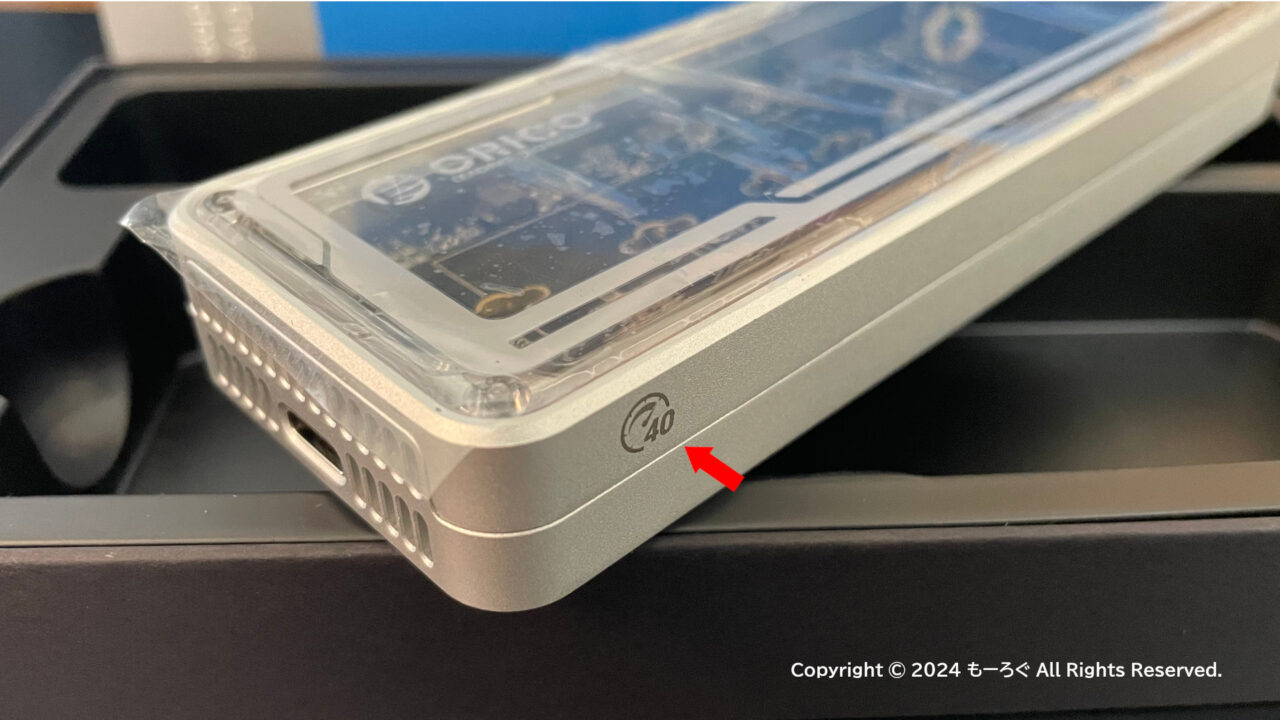

本体横に、40Gbps対応のマークがあります。
似たようなSSDケースを複数持っていると、対応規格が分からなくなってしまうこともあるため、表記があるとありがたいです。
SSD取付け
SSDは、PCIe3.0 x4でもPCIe4.0x4のものでも使えます。
2280サイズM.2 SSDの取付け
このケースはツールレスで、SSDの取付け、取外しができるようになってます。

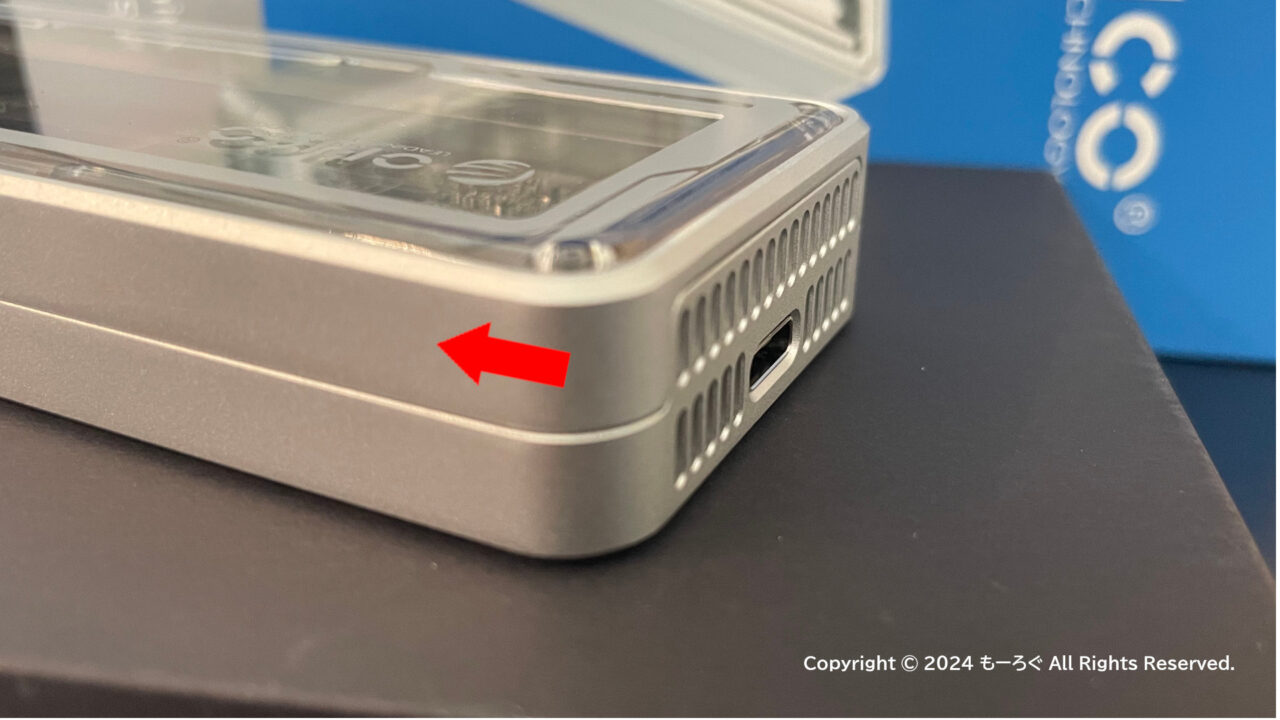

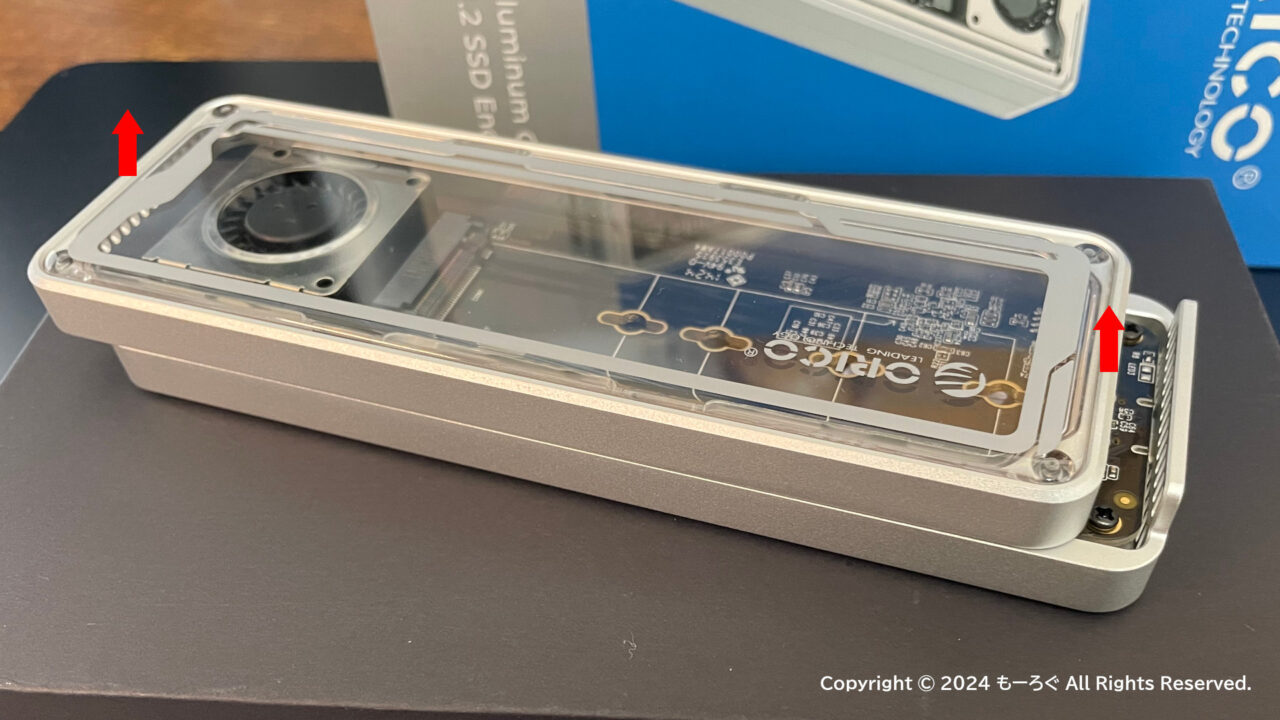

まずは、カバーを写真の赤矢印の方向へずらします。
そのあと、まっすぐ上方に持ち上げれば、カバーが外れます。

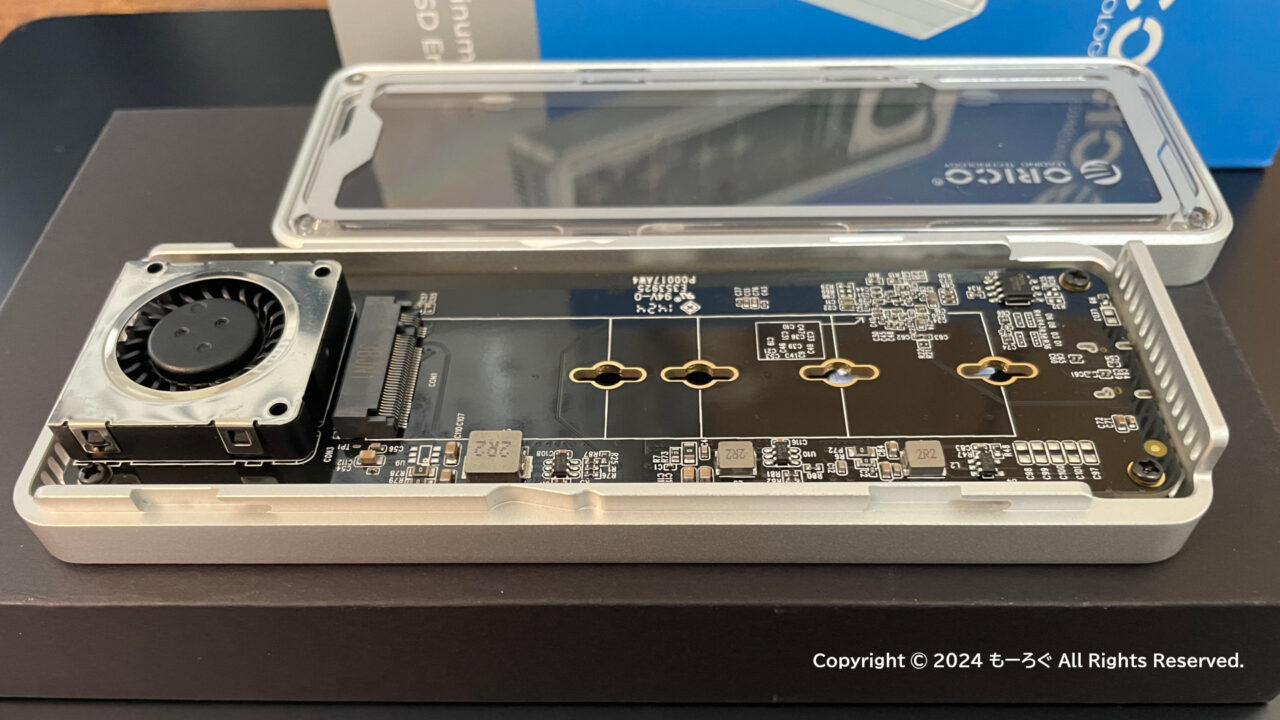

基板には、2230、2242、2260、2280サイズのM.2 SSDに対応できるように、固定穴が開いてます。
今回、付属のヒートシンクは使用していません。

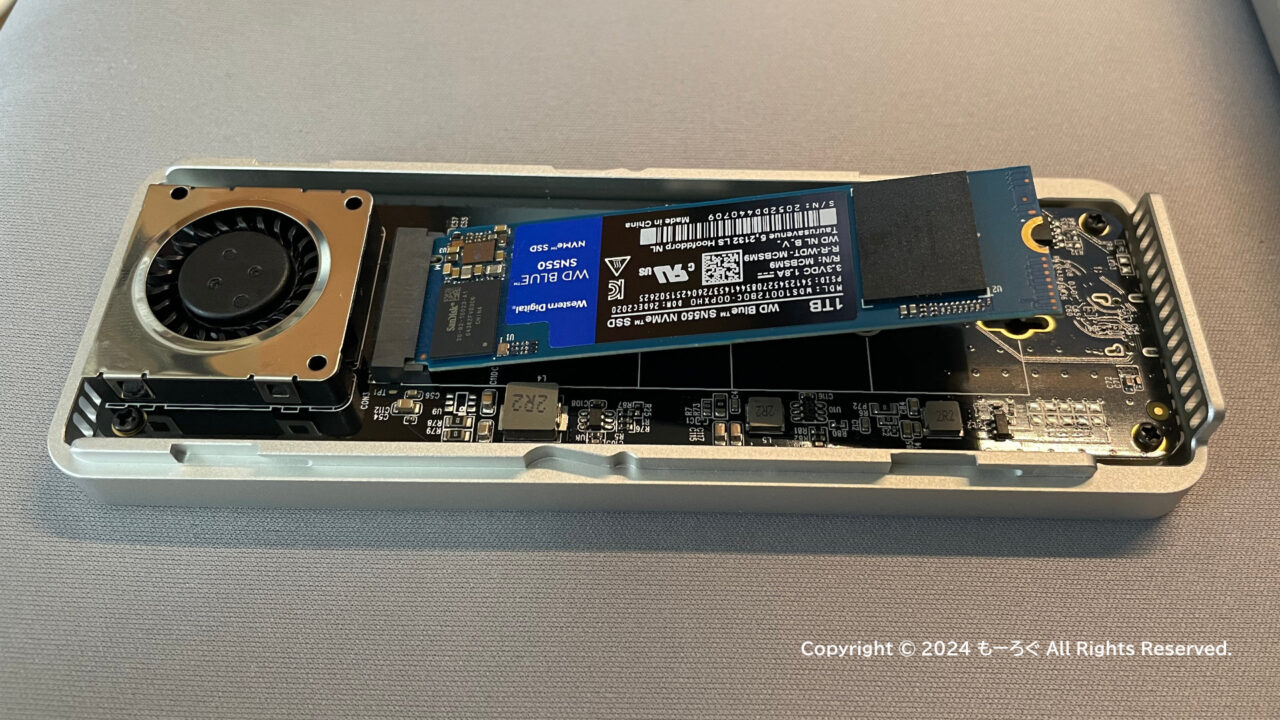

2280サイズSSDを取付けます。
SSDをソケットに挿入して、

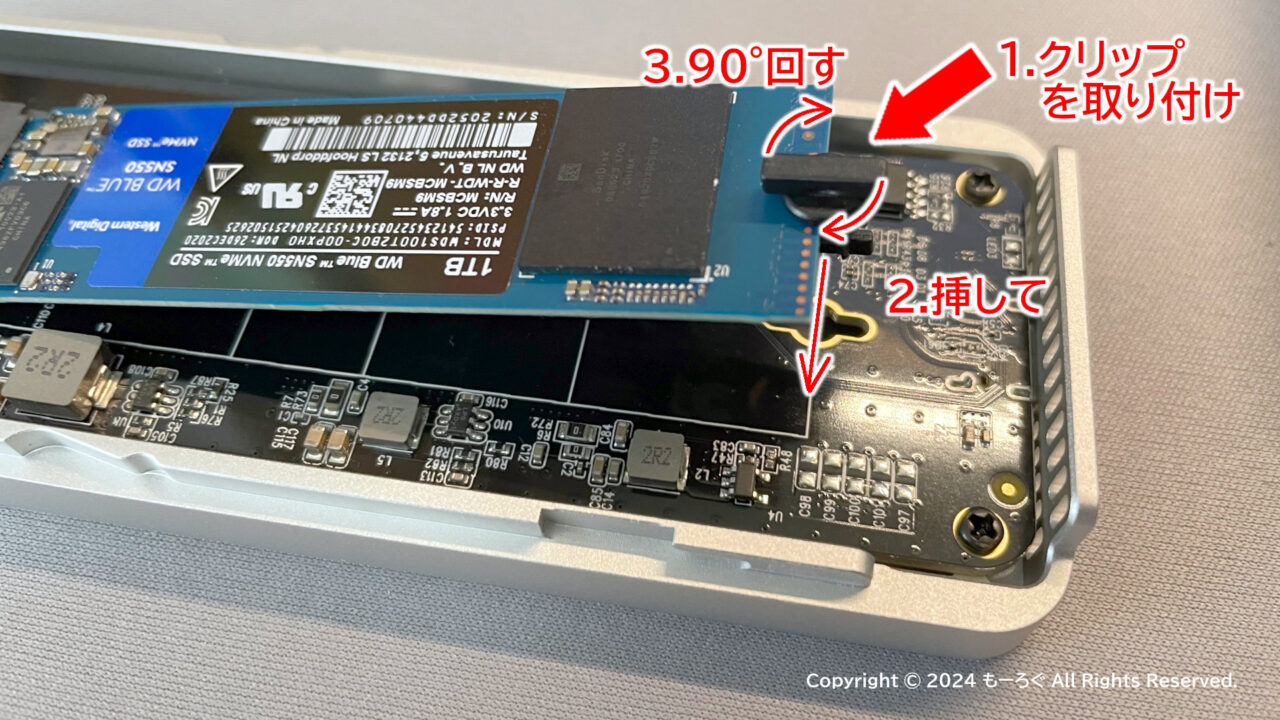

- 付属していたクリップをSSDへ取付け
- 基板の穴に挿す
- 90°まわす

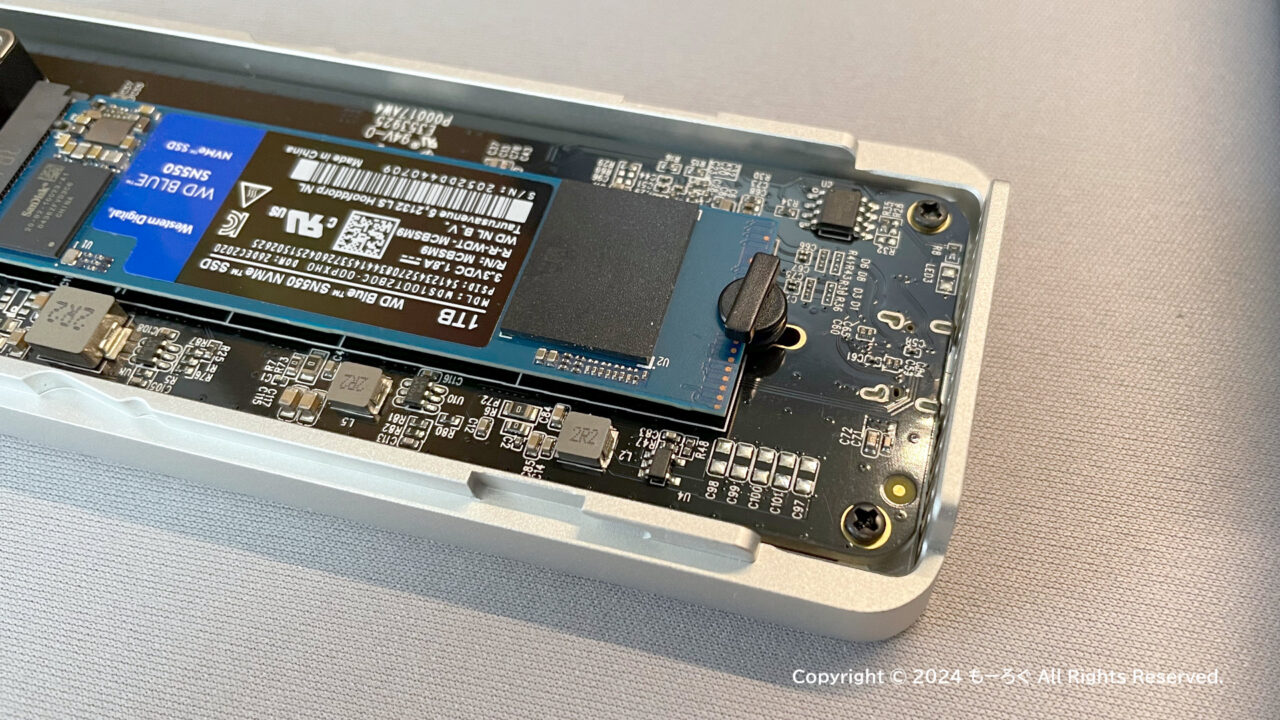

取付けできました。

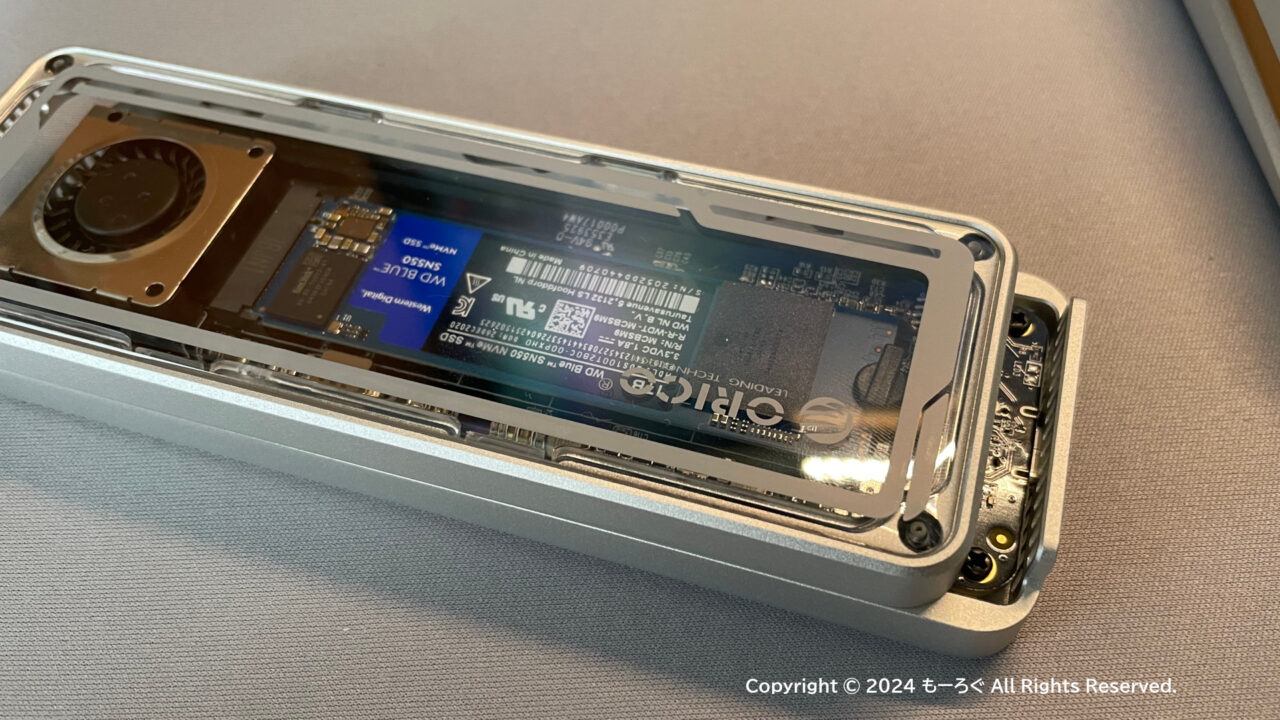

あとは、もと通りカバーを戻します。

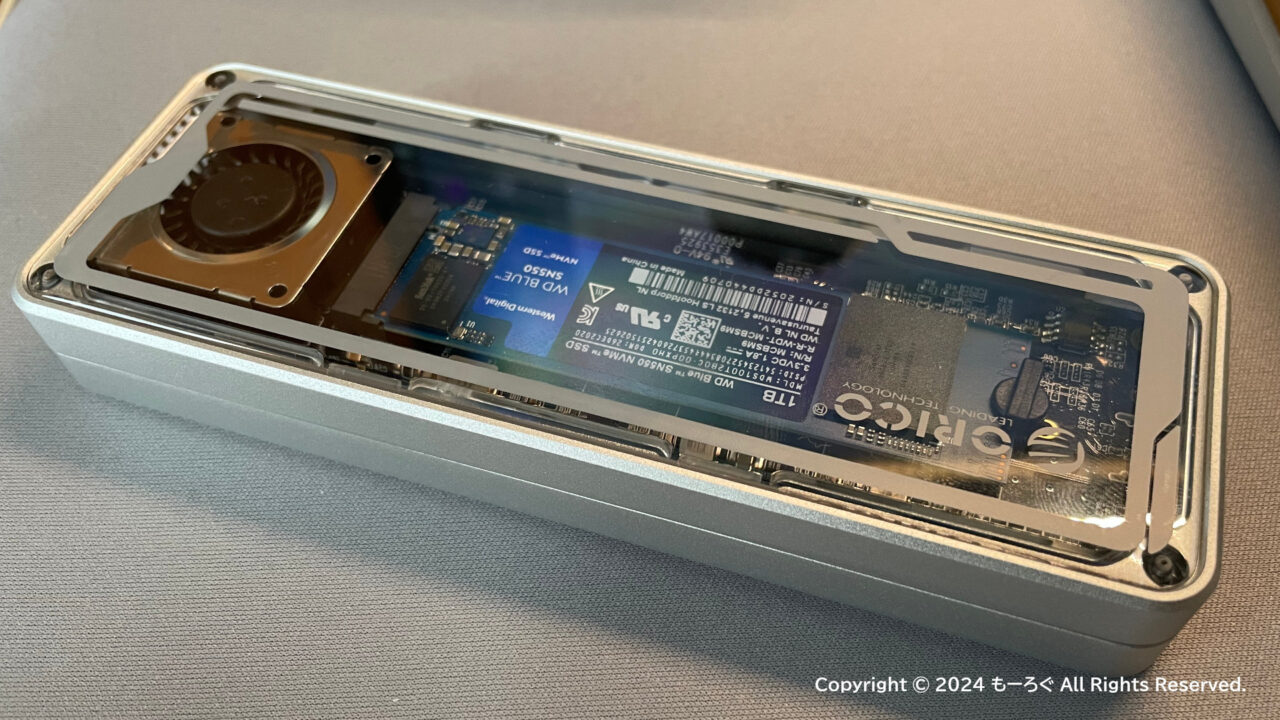

完成です。
2230サイズM.2 SSDの場合
40Gbpsの速度を生かすには、SSDにもそれなりのスペックが必要です。

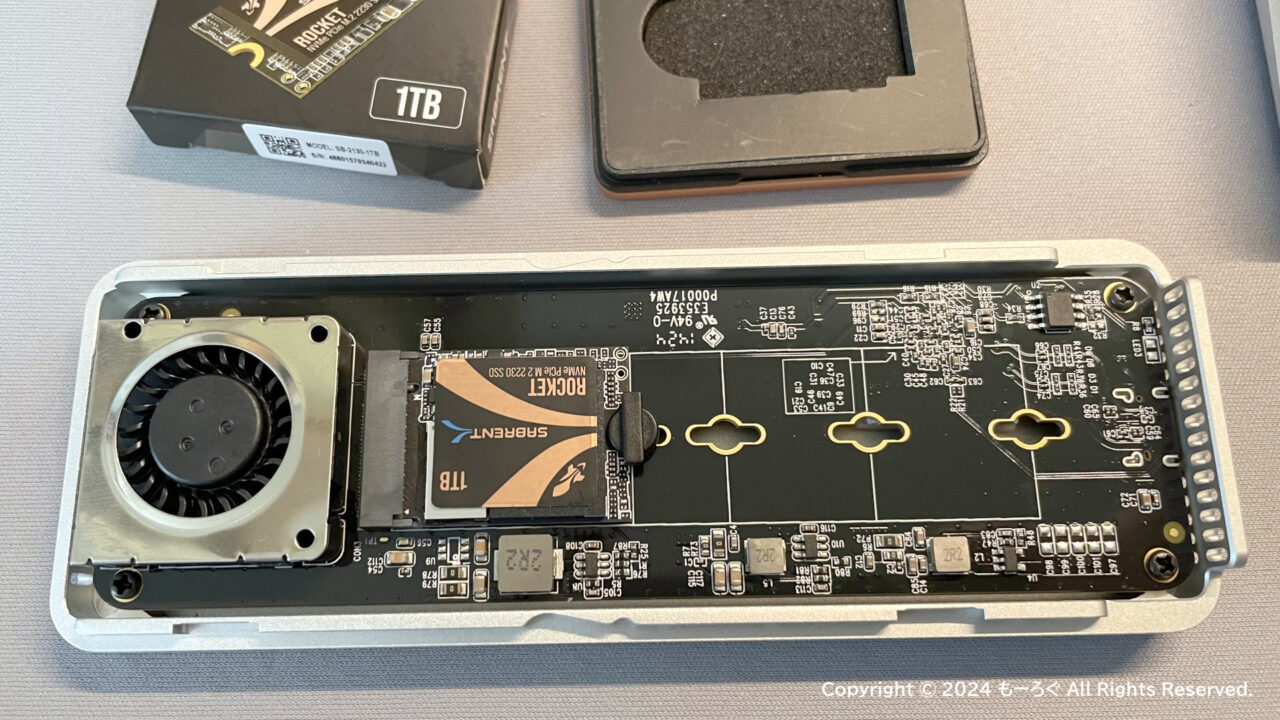

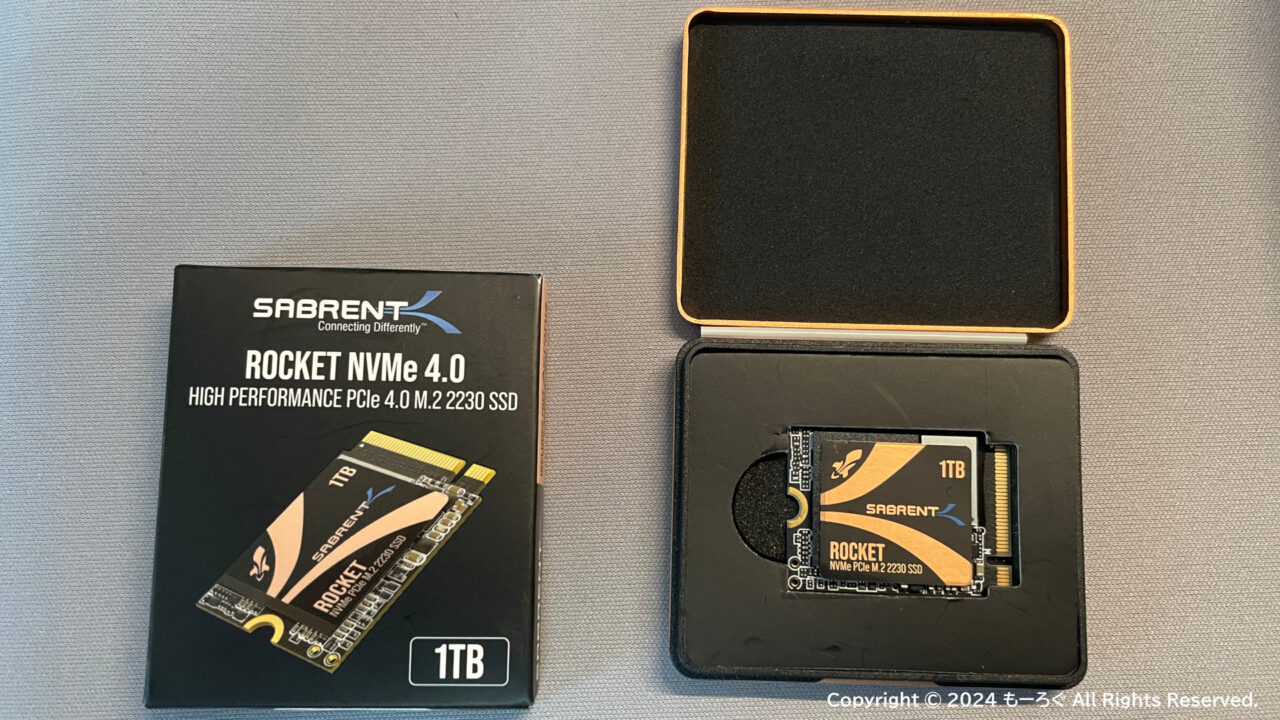

手持ちの中から、SABRENTのPCIe4.0x４対応の2230サイズSSDを使いました。
読込/書込速度が5GB/s以上あるという製品です。
ちなみに、アルミケースがついていました。
2230サイズだと、ケースの方がだいぶ大きいですね。
接続、速度チェック
SSDは、SABRENTのPCIe4.0x４対応の2230サイズSSDを使用して測定しています。
MacBook Air M3
まずはMacBook Airで試してみました。

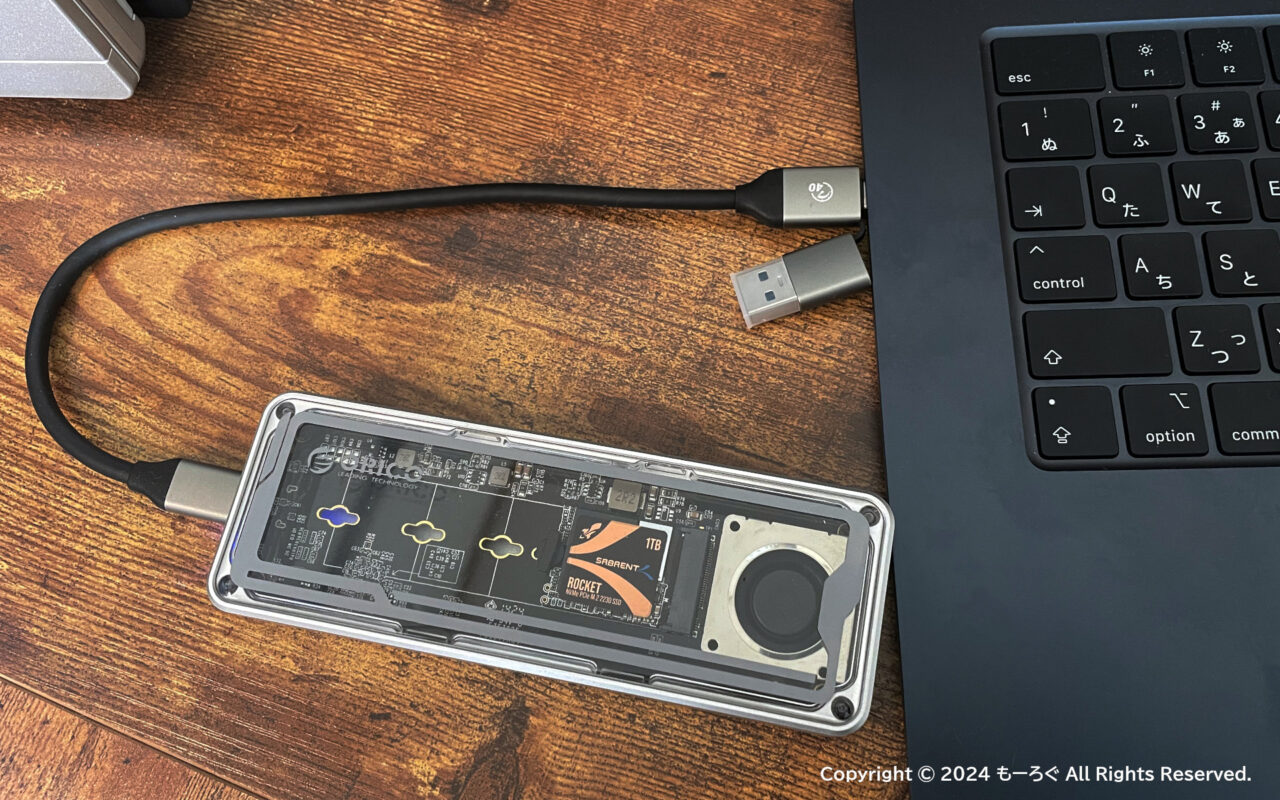

付属してきたケーブルを使用して、MacBook Air M3とつなぎます。

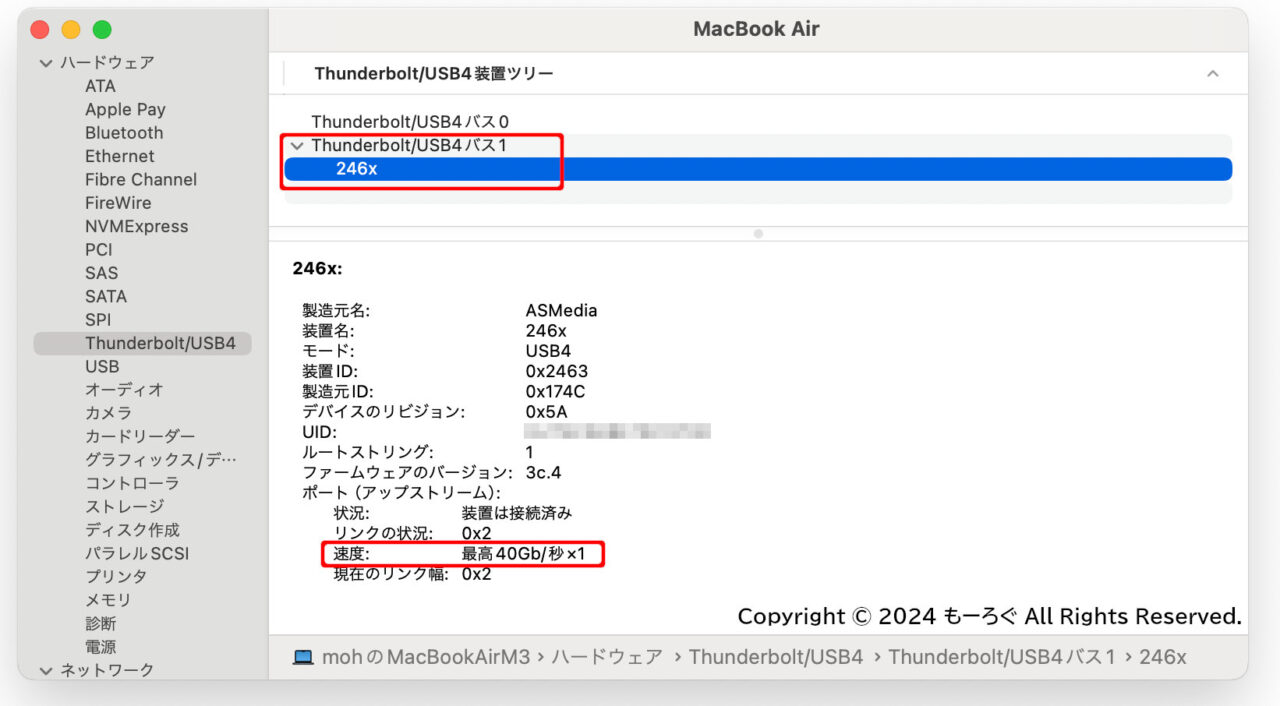

システム情報で、接続状況を見たところです。
40Gb/秒x1
の表示があり、しっかり認識されているようです。
AmorphusDiskMarksというアプリで、速度を測定します。
40Gbpsだと、規格上は4000MB/s弱になるのですが、そこまでは出てません。SSDの性能がボトルネックになっているかもしれません。
Let'sNote CF-SV8
Let'sNote CF-SV8のType-C端子は、Thunderbolt3に対応しています。（CF-QV8も同じ）
接続したあと、Thunderboltコントロールセンターで、確認してみました。
きちんと認識されているようです。
ここからは、USB3.0（5Gbps）ポートに挿した場合と、Type-C（Thunderbolt3 40Gbps）ポートに挿した場合で比較します。
まずは、CristalDiskInfo。
Thunderbolt接続の場合、対応転送モードが、PCIe4.0x2 | PCIe4.0x4 になってます。
これは、SSDがPCIe4.0x4で、ケース側とPCIe4.0x2でつながっているということになります。
USB3接続の場合は、情報が出ませんでした。
CristalDiskMarkでの測定結果です。
Thunderbolt接続の書き込みが全般的に遅いです。特に赤枠部分。
書き込み速度改善
書き込みが遅いのは、ディスクドライブの取り外しポリシーを変えることで、改善されます。
背反として、取り外す時に「ハードウェアの安全な取り外し」を実行しないといけません。
手順としては、
- ディスクドライブ（このSSDケース）のプロパティを表示
- 「設定の変更」をクリック
- 「ポリシー」タブを表示させる
- 取り外しポリシーを「高パフォーマンス」へ変更し、「デバイスの書き込みキャッシュを有効にする」にチェックをいれる。その後「OK]をクリック
設定変更した結果、改善されました。
まとめ
Windowsだと、性能を生かすために設定を変更する必要がありますが、10Gbps対応品に比べるとさすがに早いです。
動画ファイルなど、大きな容量のファイルをコピーすると、その効果がはっきり分かります。
私のMacBook Air M3は、ストレージ容量が最小の256GBなので、動画編集する際にこの外付けSSDケースが活躍しそうです。
