Let’sNoteの中古という選択肢-その22 CF-FV1のSSD交換

まずはバッテリーを取り外します。

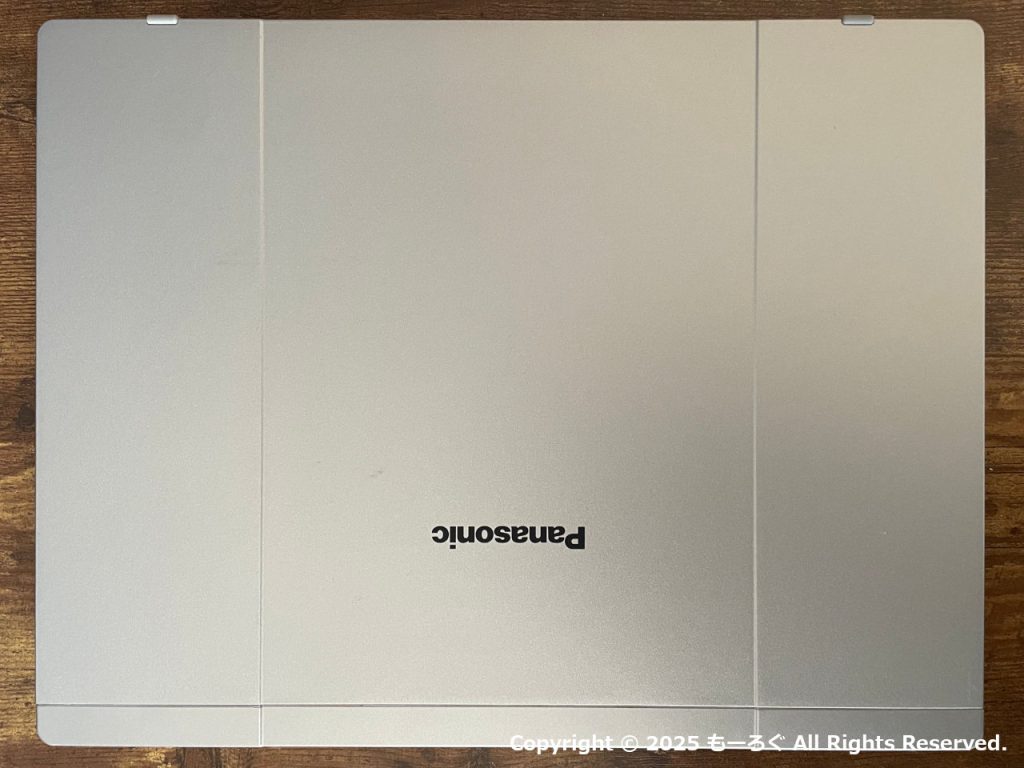

本体をひっくり返し、

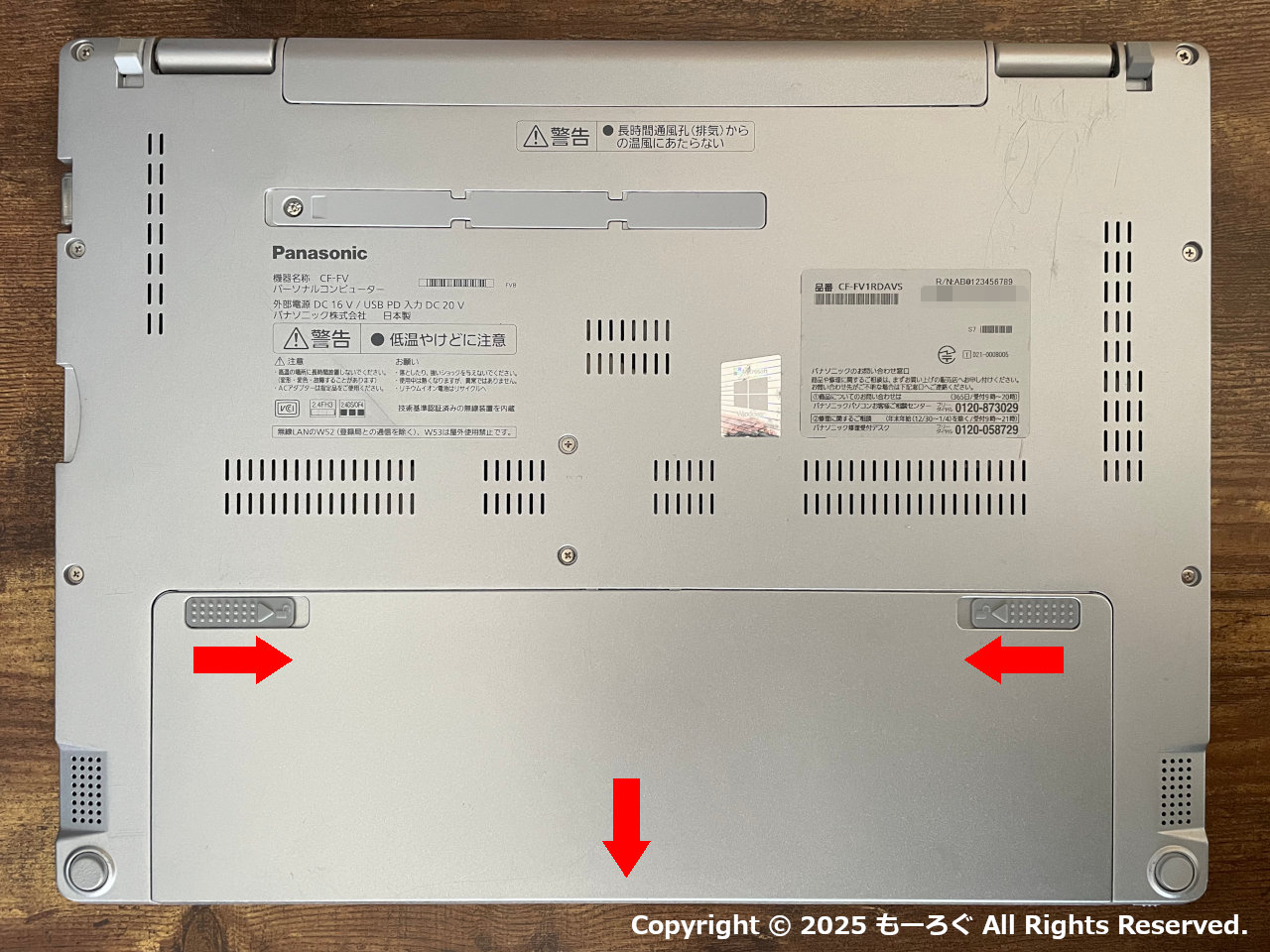

バッテリーのロック２か所を中心に向かって押し、バッテリーを取り外します。

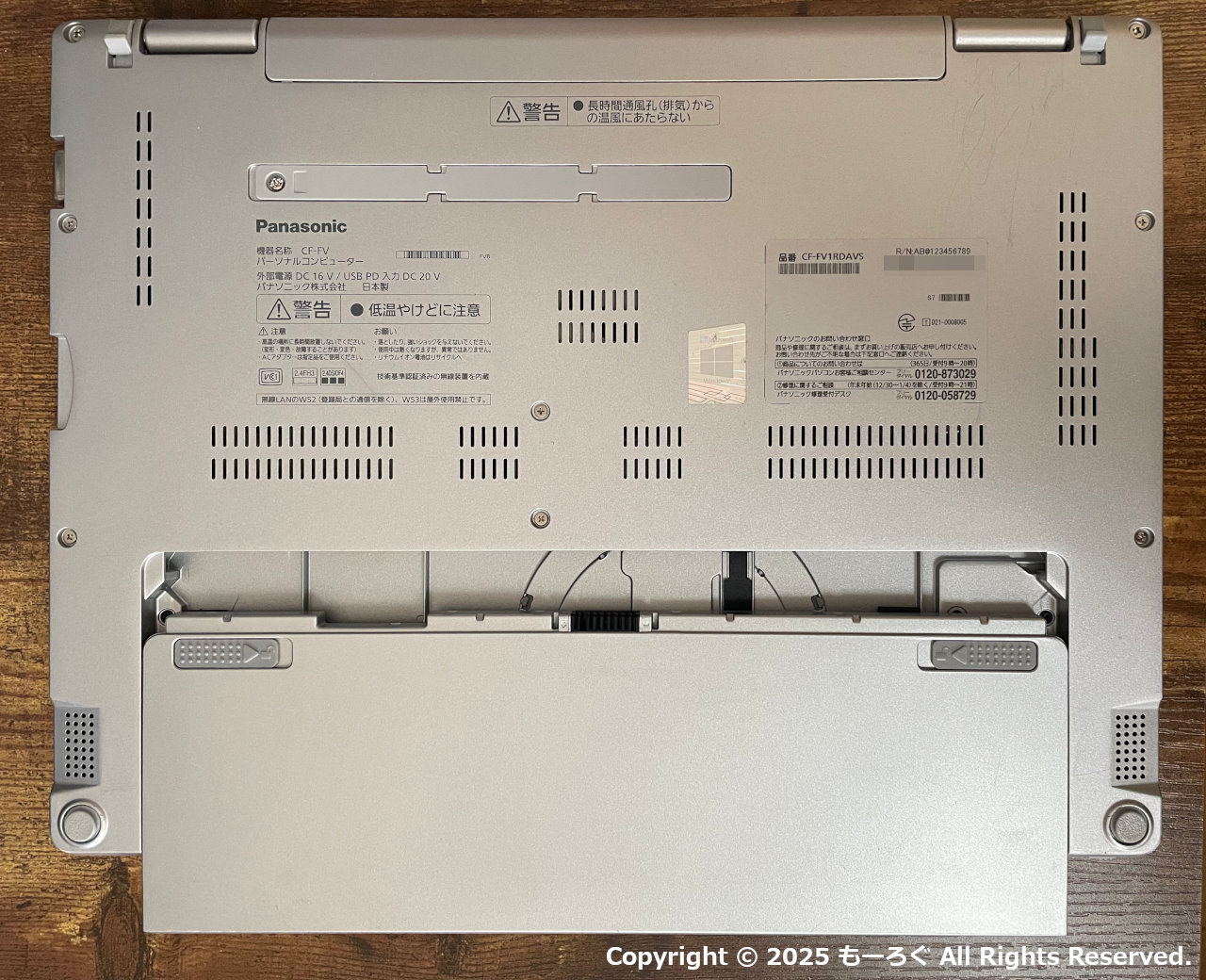

そのままスライドさせて、バッテリーを取り外します。

この機種は、最初にディスプレイ下にある、排気口のカバーを外します。
薄いヘラのようなものがあると便利です。
今回使ったヘラ（写真）は、DAISOで購入しました。

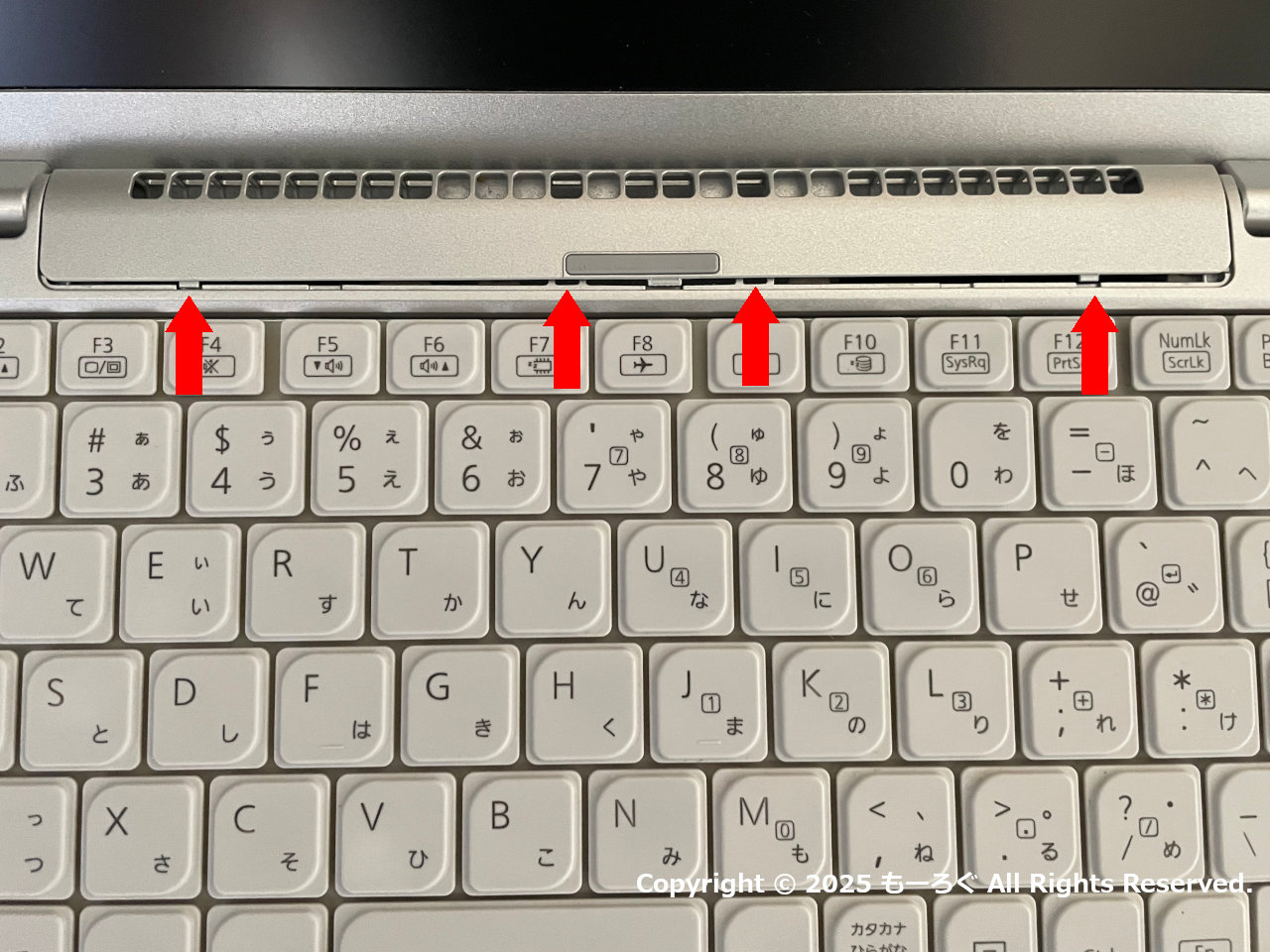

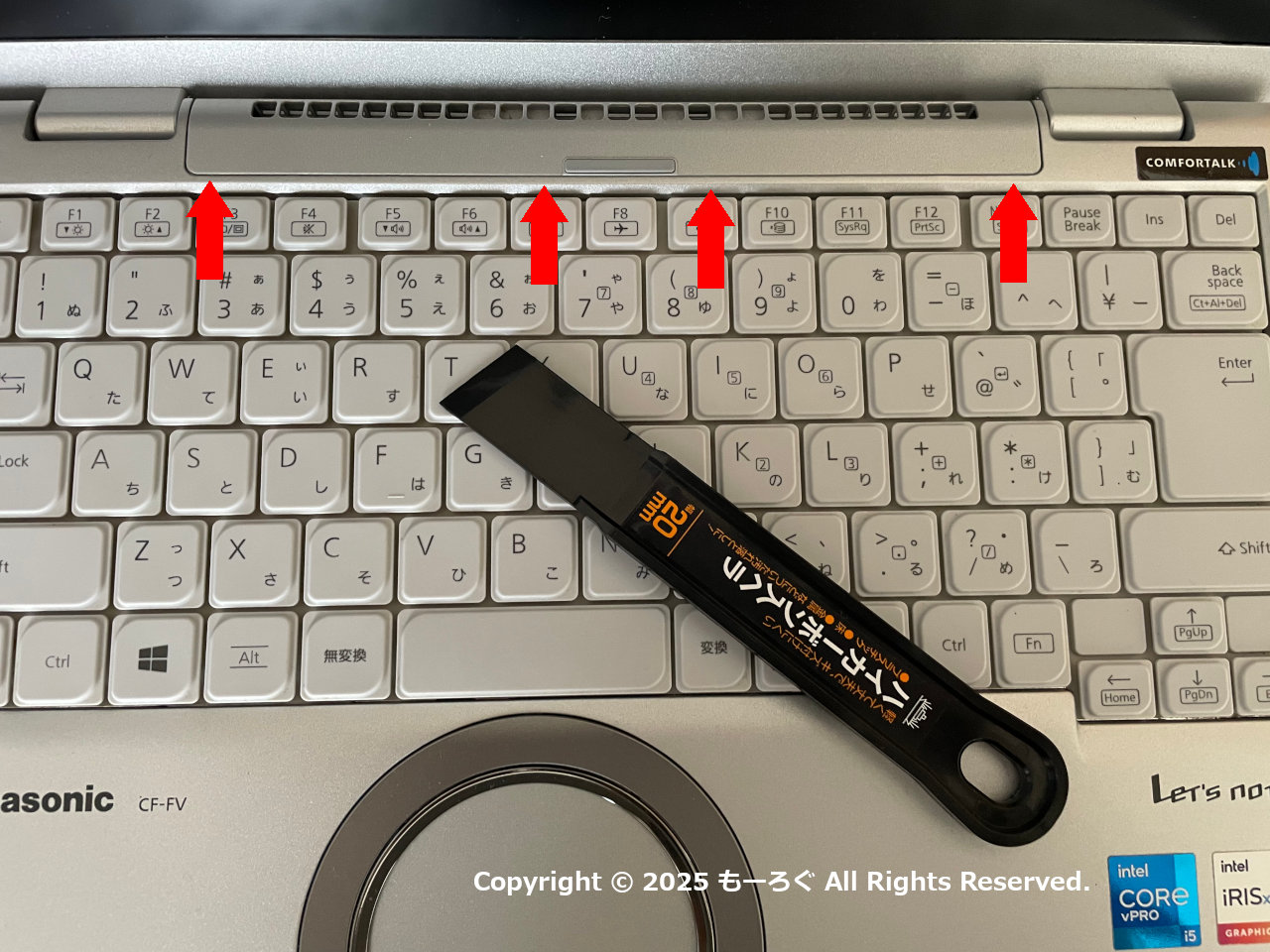

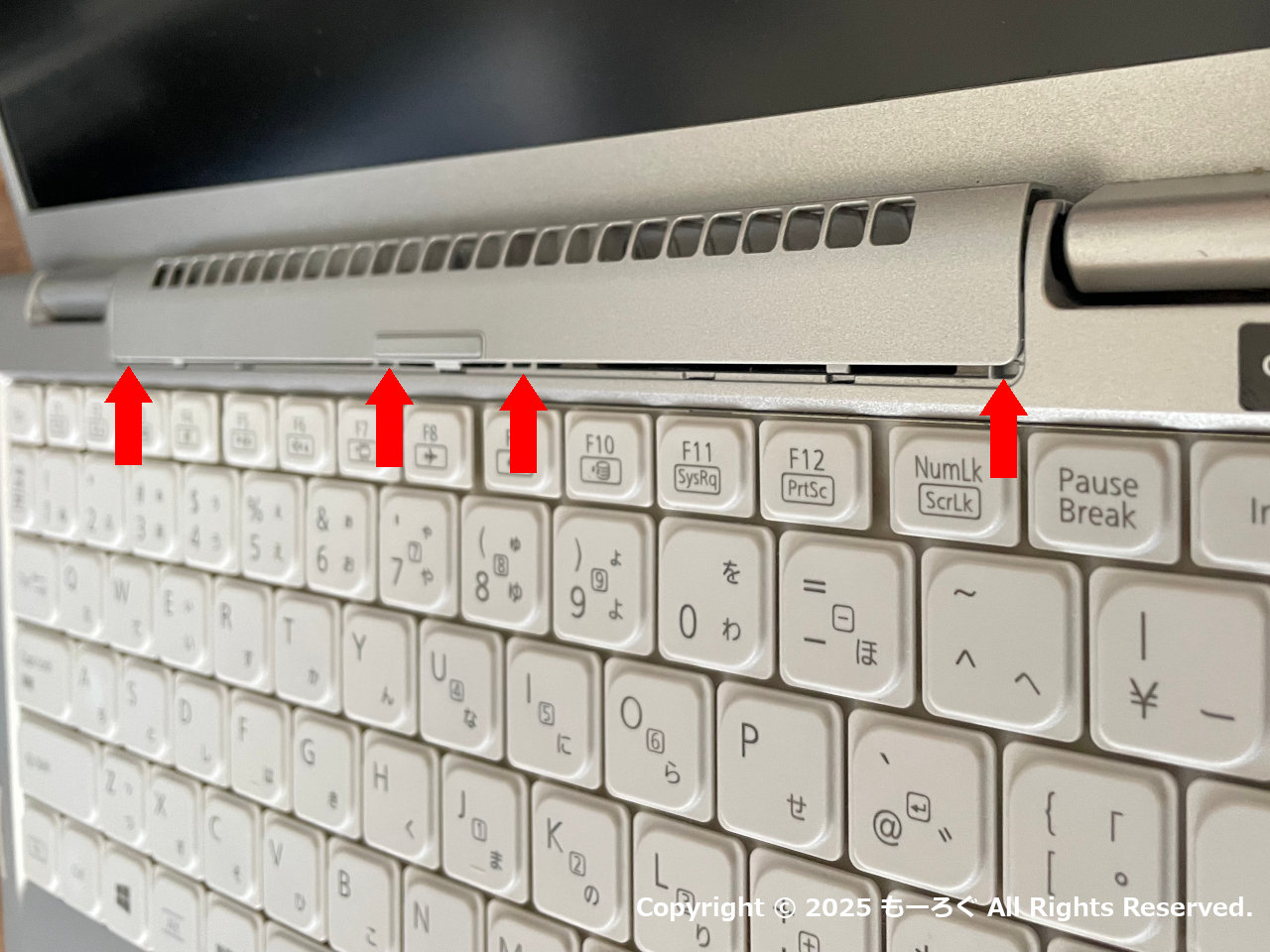

キーボード側は、赤矢印４か所に爪があります。

隙間にヘラを入れて少しこじると、簡単にロックが外れます。

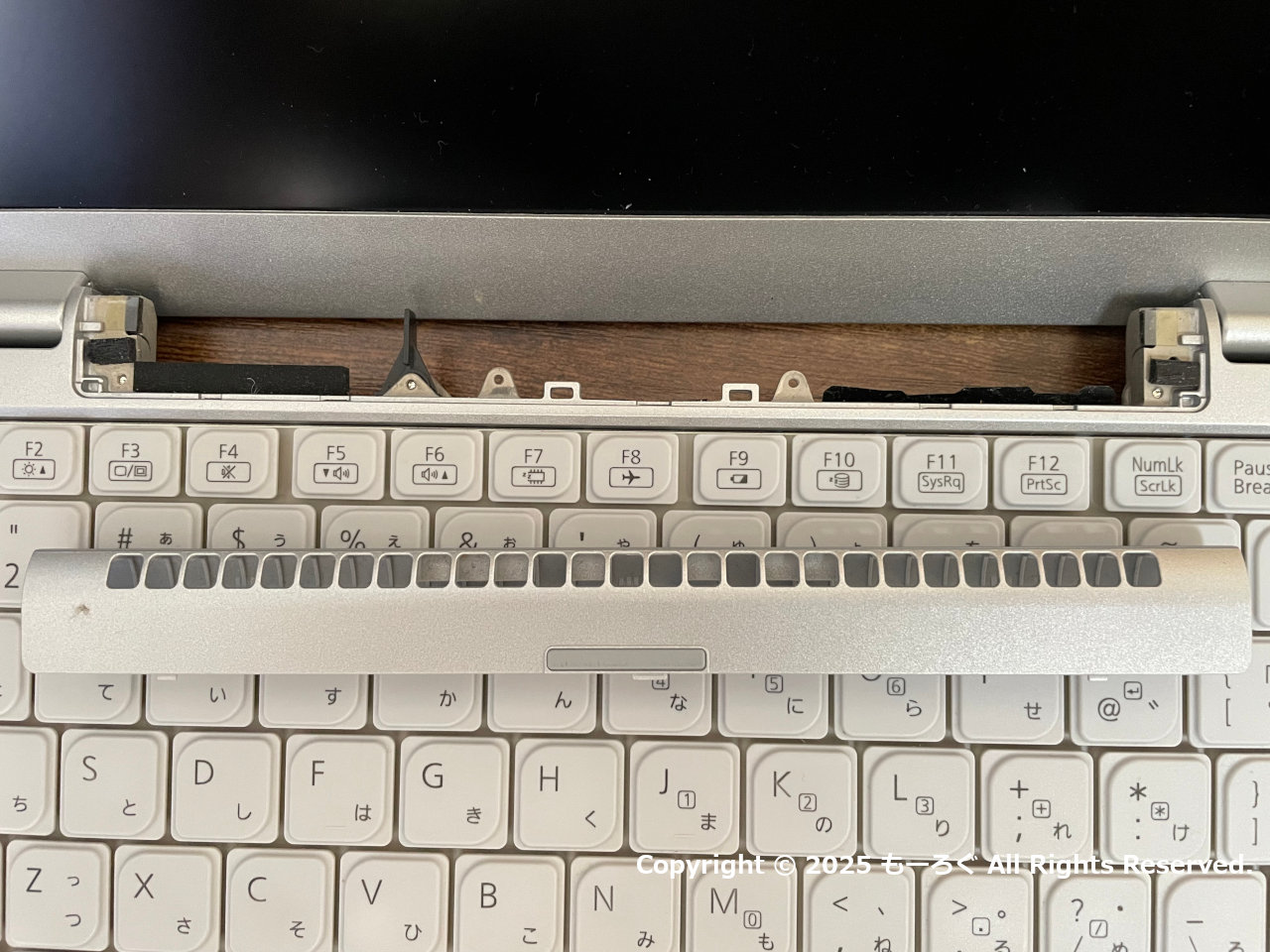

斜めから見たところです。

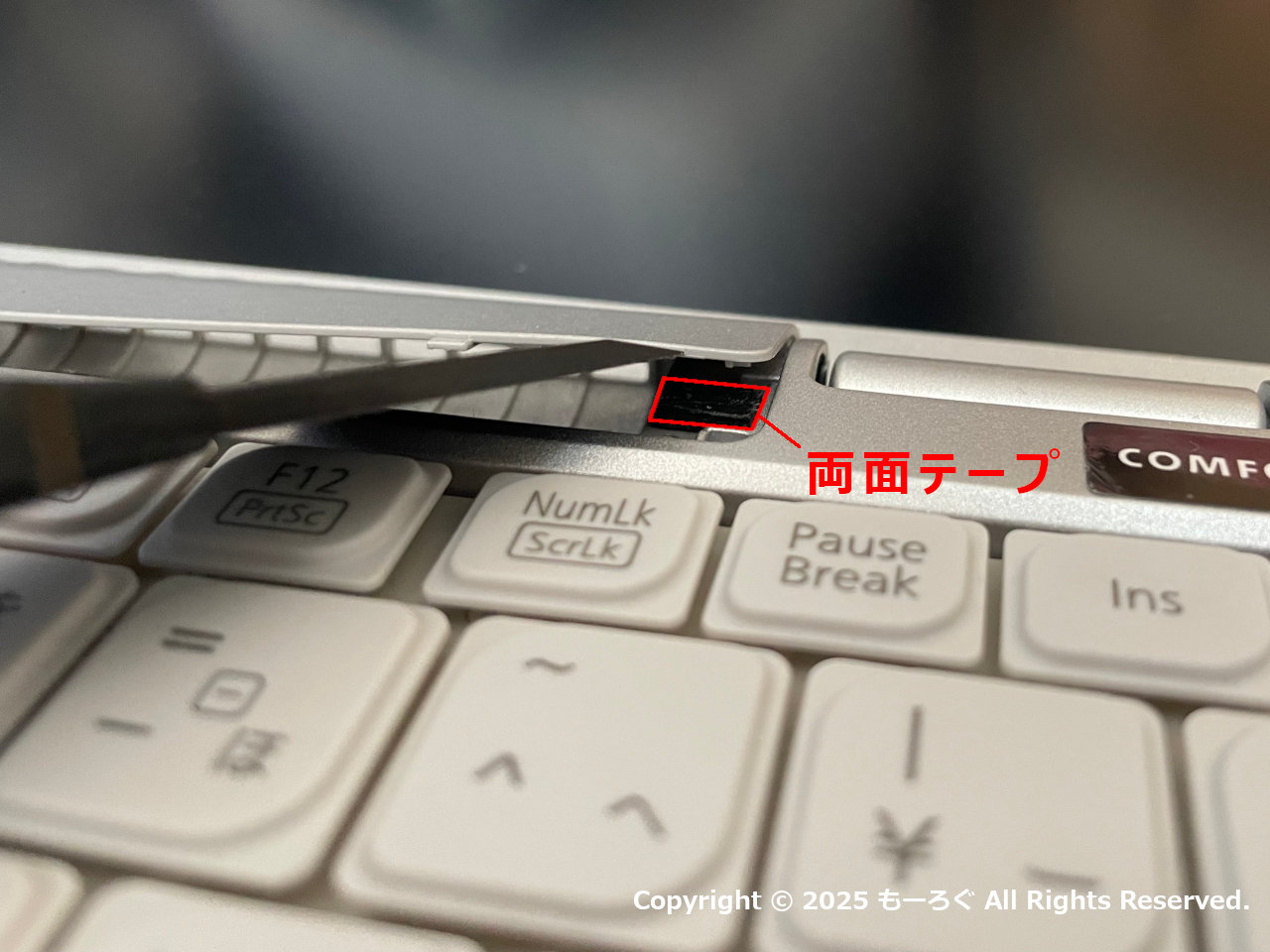

両端は両面テープで張り付いているので、はがしておきます。

ディスプレイを閉じて、今度は裏側を同じようにヘラで外します。

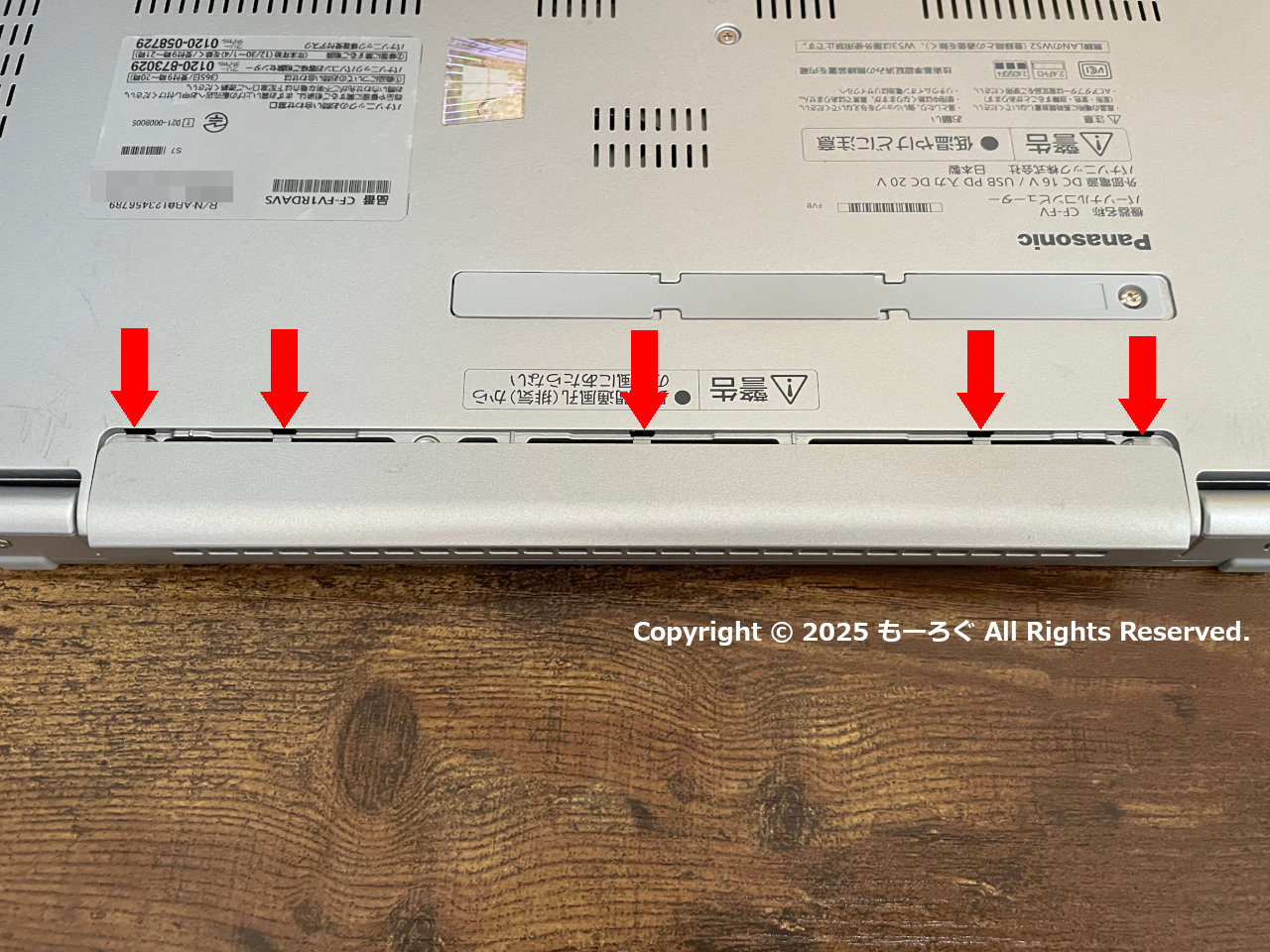

爪は赤矢印あたりにあります。

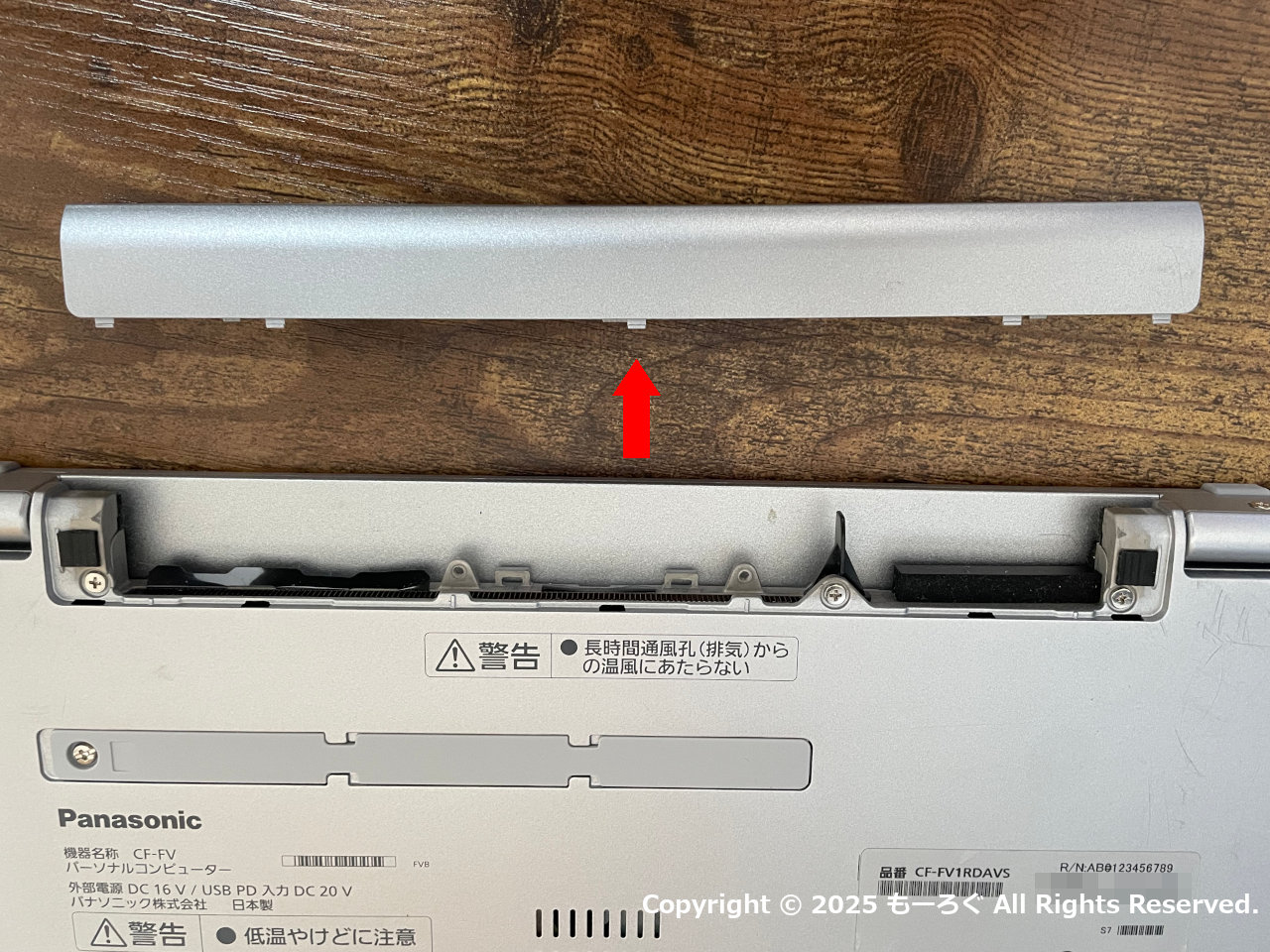

そのまま矢印の方向へ引っ張れば外れます。
うまく外れない場合は、爪が全部外れているか、両面テープでくっついていないか確認してください。

参考までに

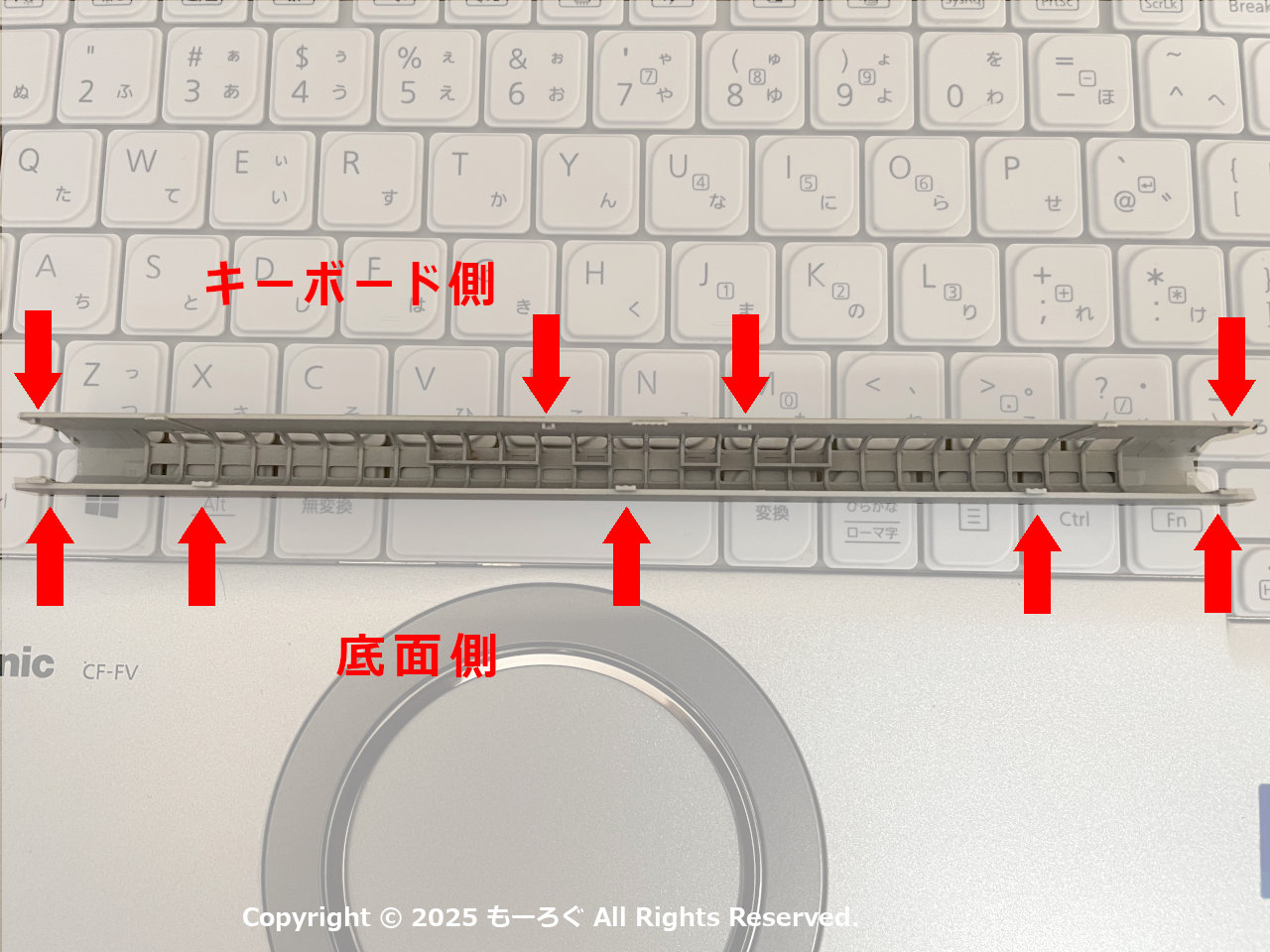

排気カバーのツメの位置です。

カバーを外したあとの本体

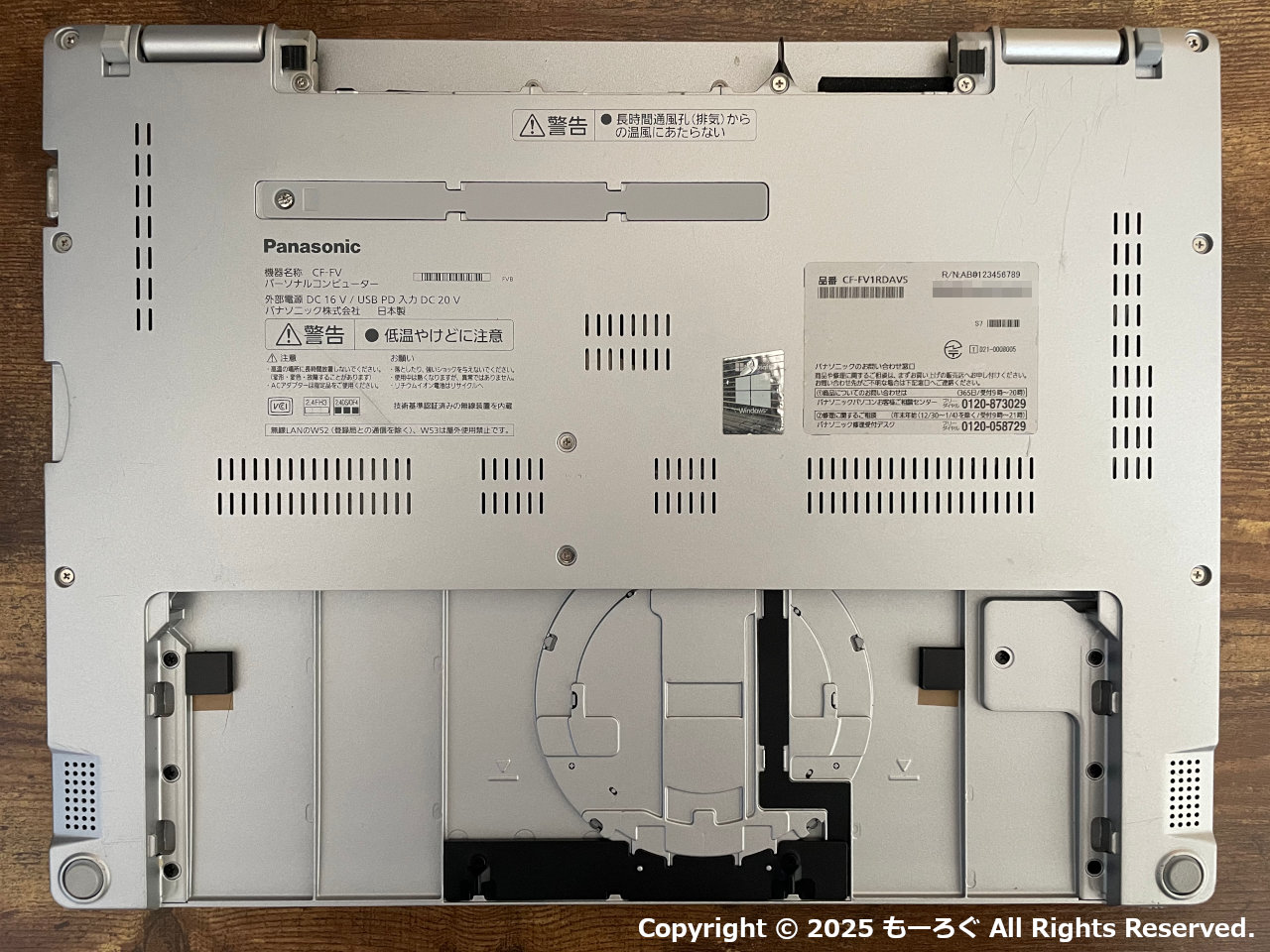

カバーを外したあとの本体（裏側）です。

次は背面カバーを外します。

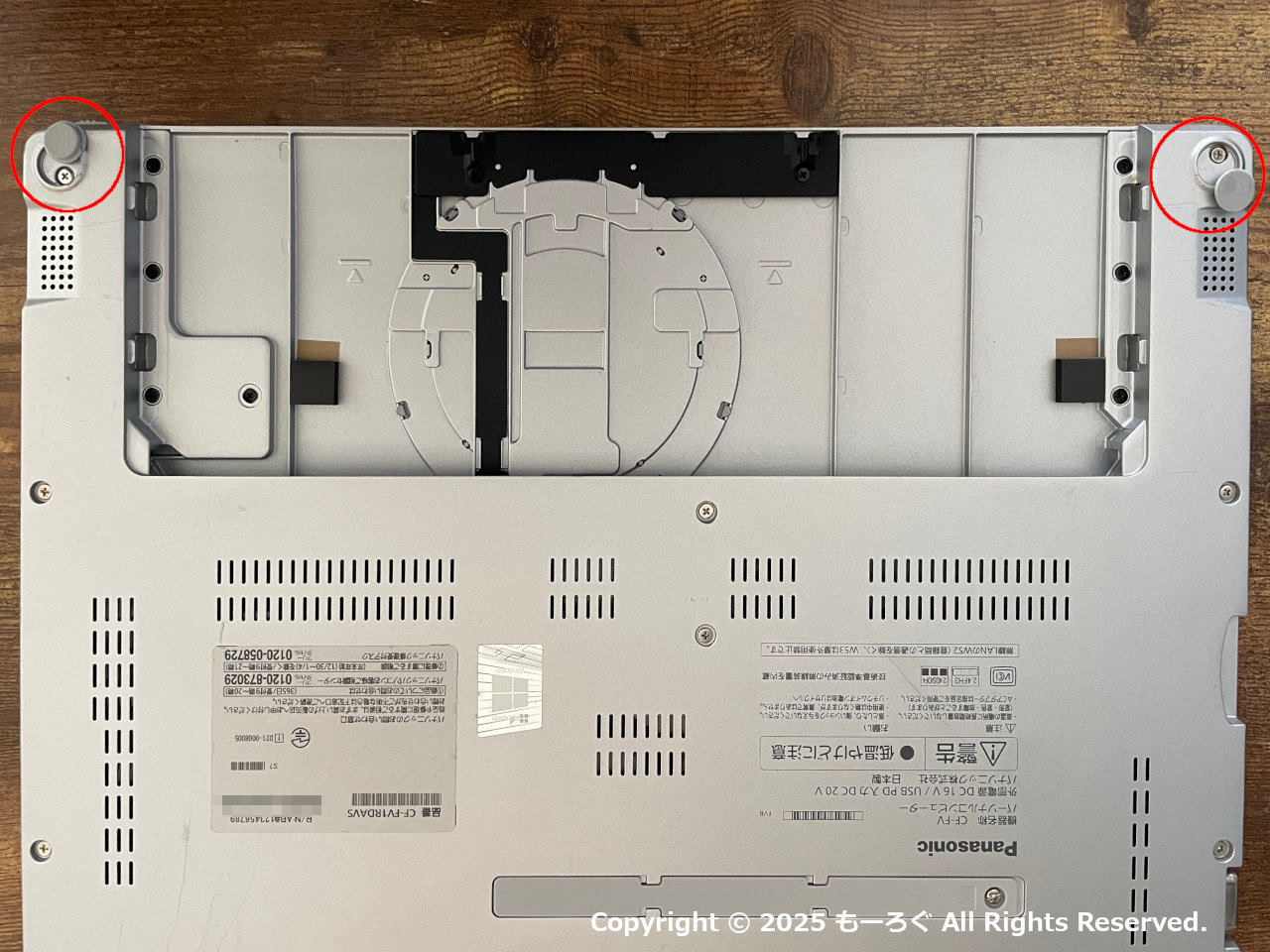

まずは、ゴム足（２か所）を取り外します。
両面テープでくっついているだけなので、マイナスの精密ドライバーなどを使ってはがします。
傷をつけないように注意しましょう。

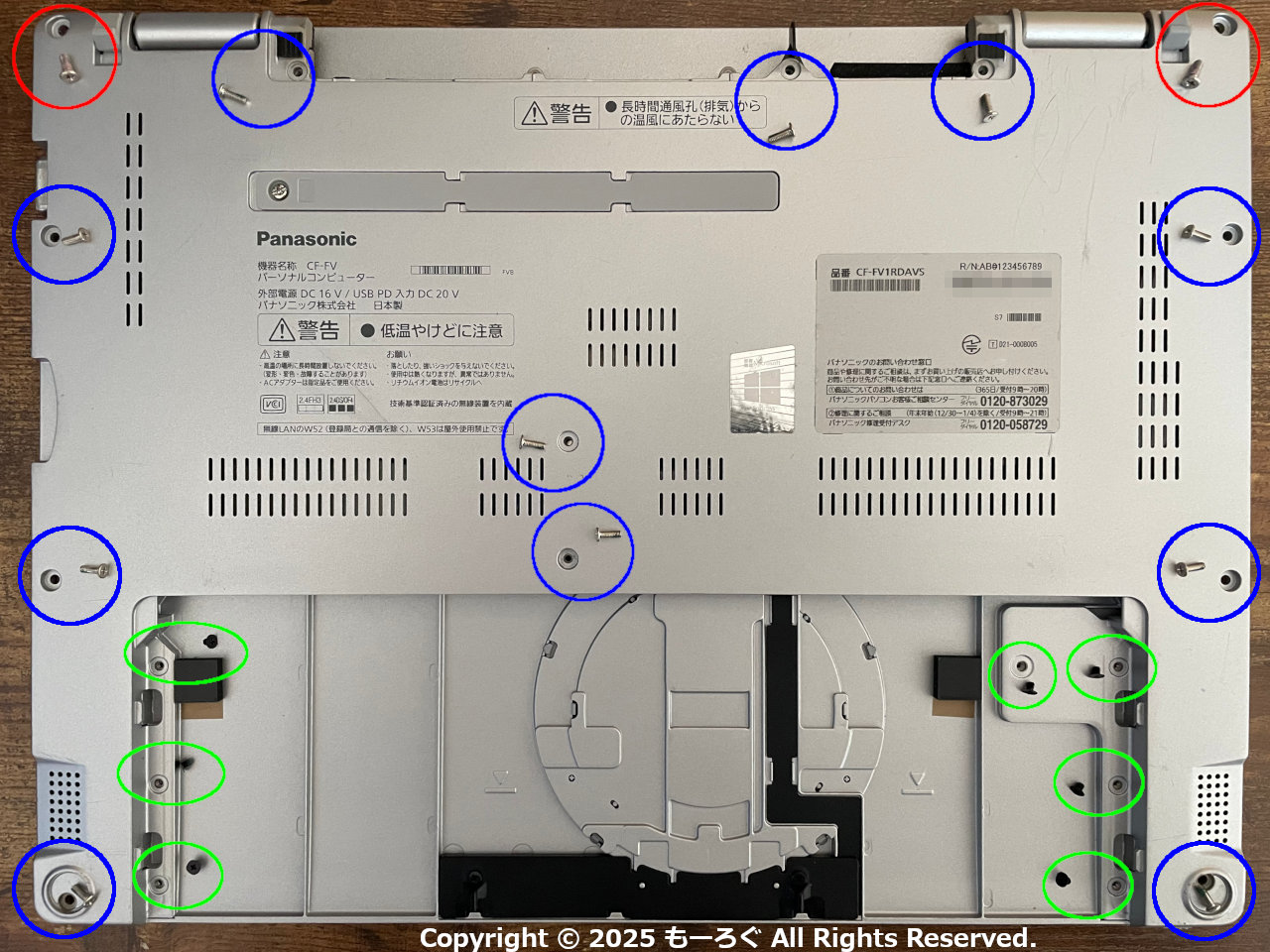

裏蓋（カバー）の固定ネジは３種類、合計19本で固定されています。写真で種類がわかるように色分けしてみました。#0,#1は＋ドライバーサイズ

• 赤：2本・・・#1
• 青：11本・・・#0
• 緑：7本・・・#0

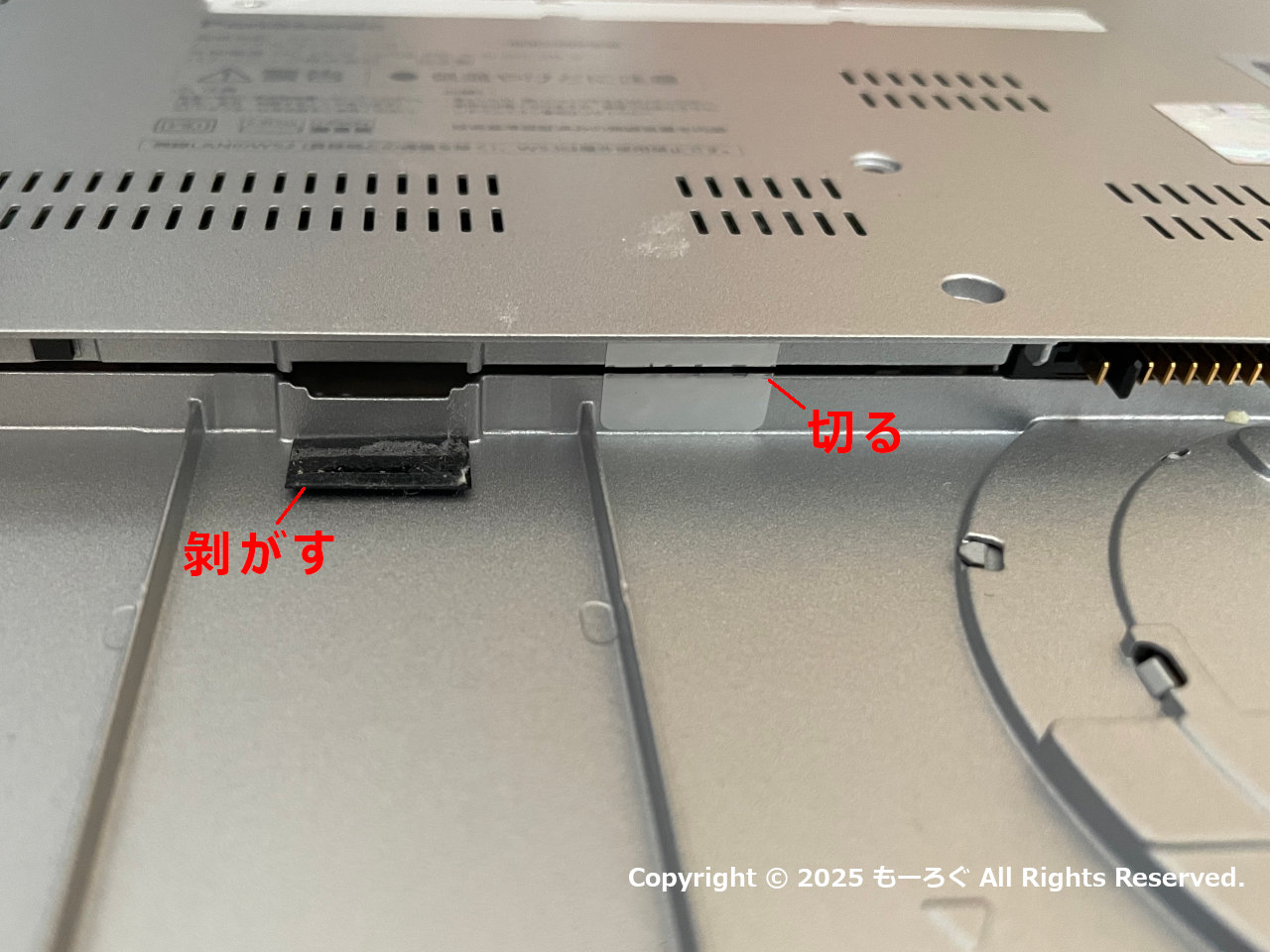

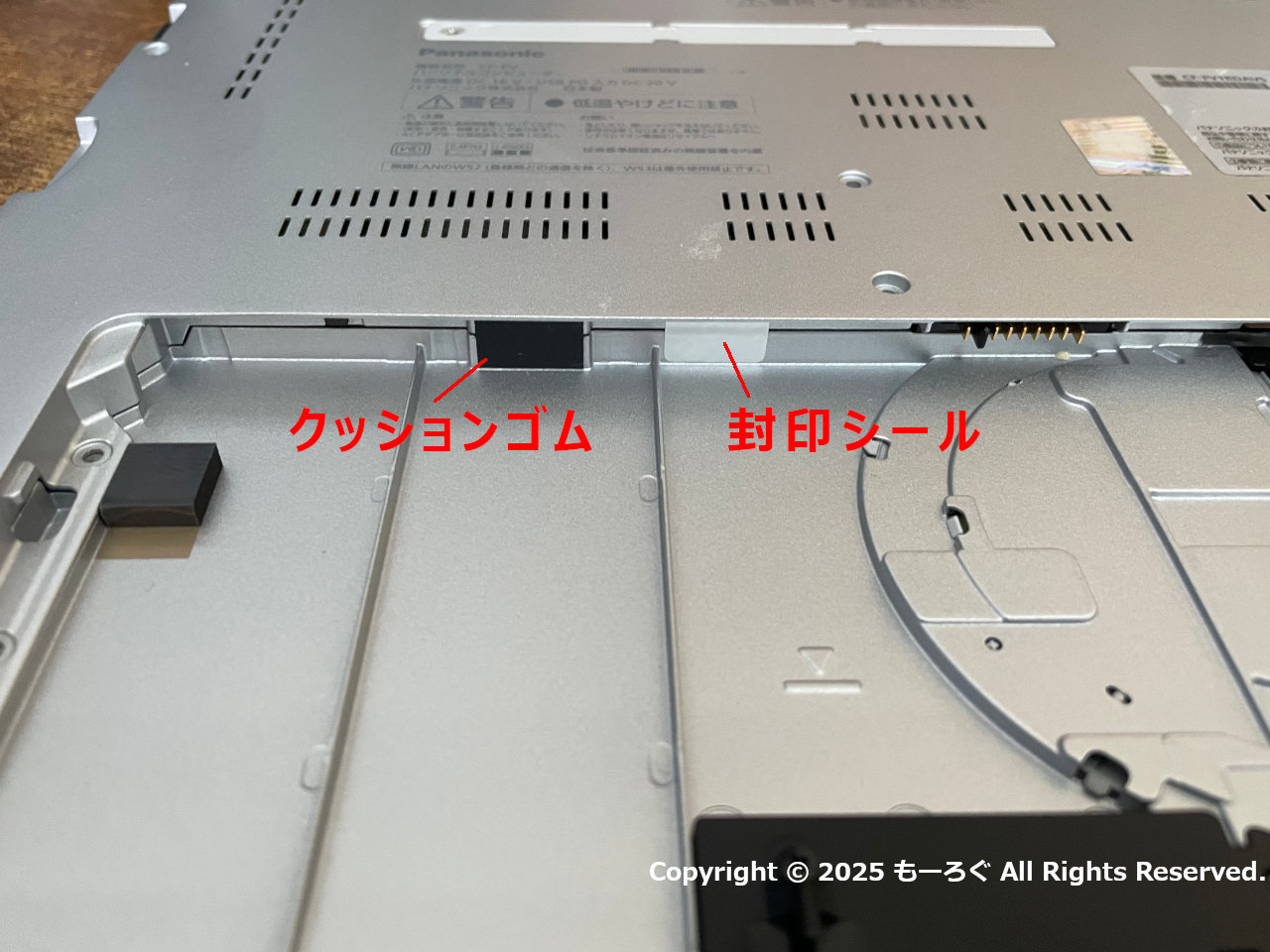

カバーの上下をつなぐようにクッションゴムと封印シールが貼られています。
これを剥がします。

クッションゴムを剥がし、
封印シールを切るか剝がします。

背面カバーは、爪などで止まっていないので、持ち上げれば外せます。
外せない場合は、ねじの取り忘れがないか確認しましょう。

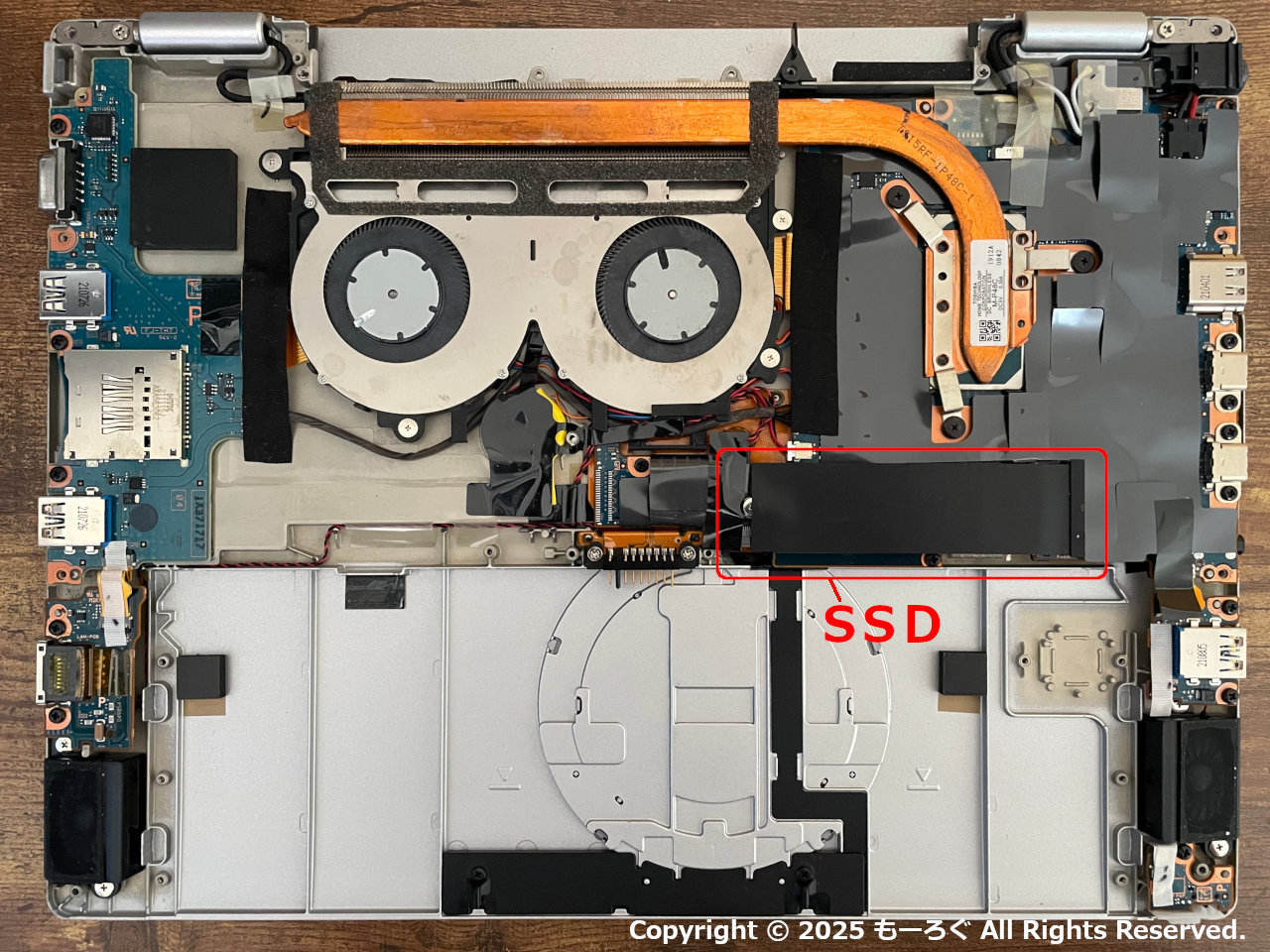

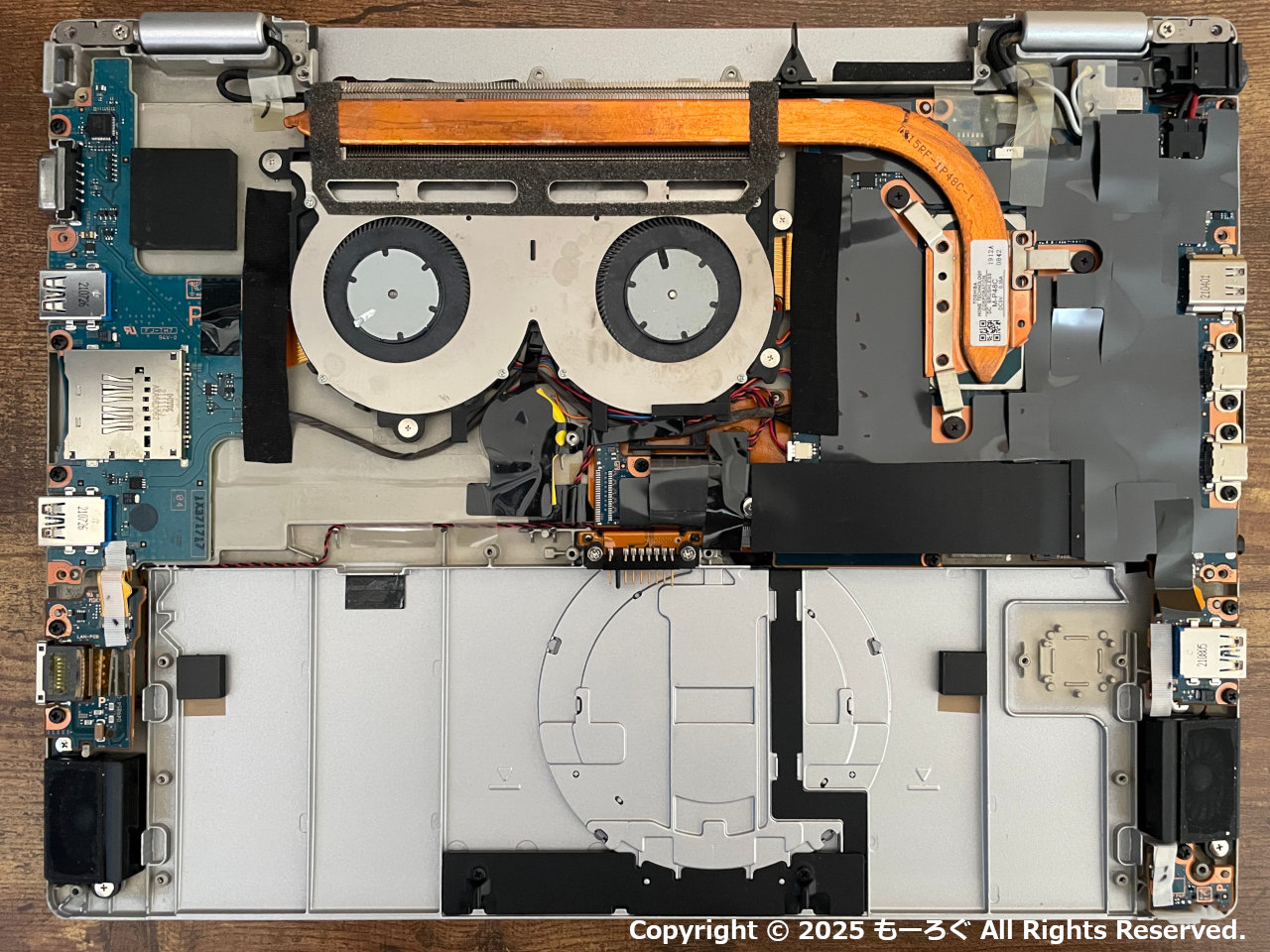

SSDは、赤枠で囲った部分にあります。

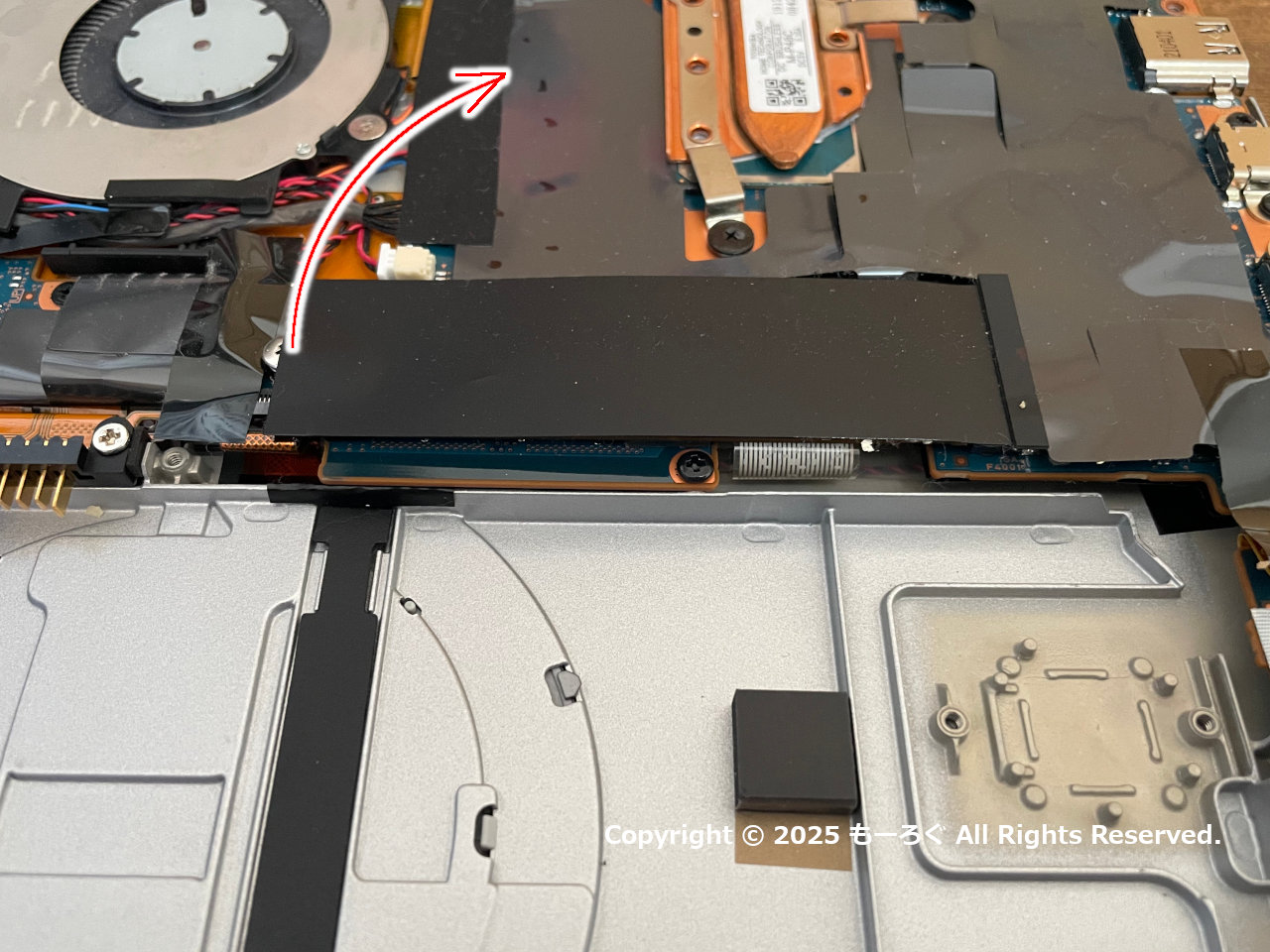

SSDにはカバーが付いているので、これを剥がします。

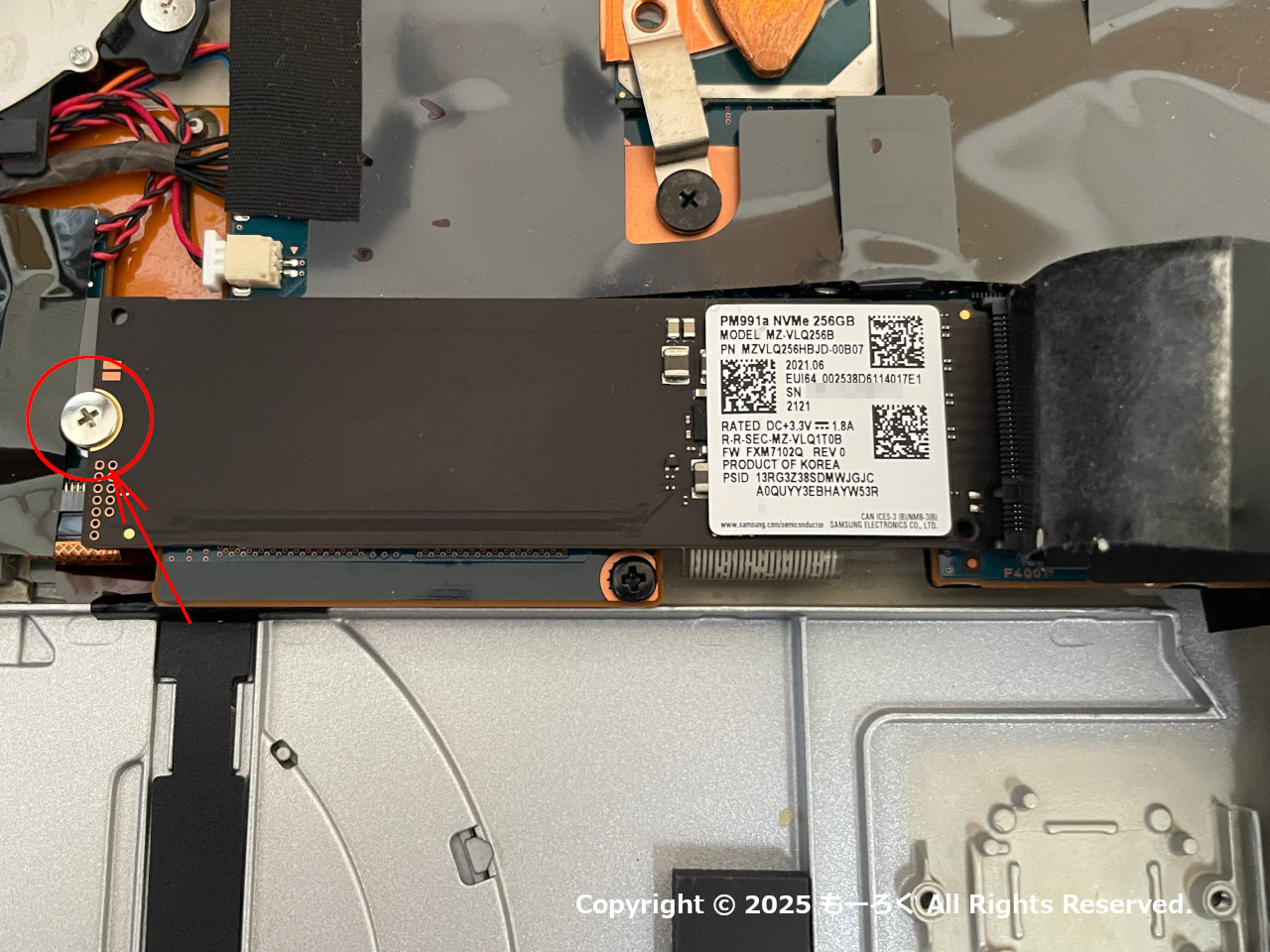

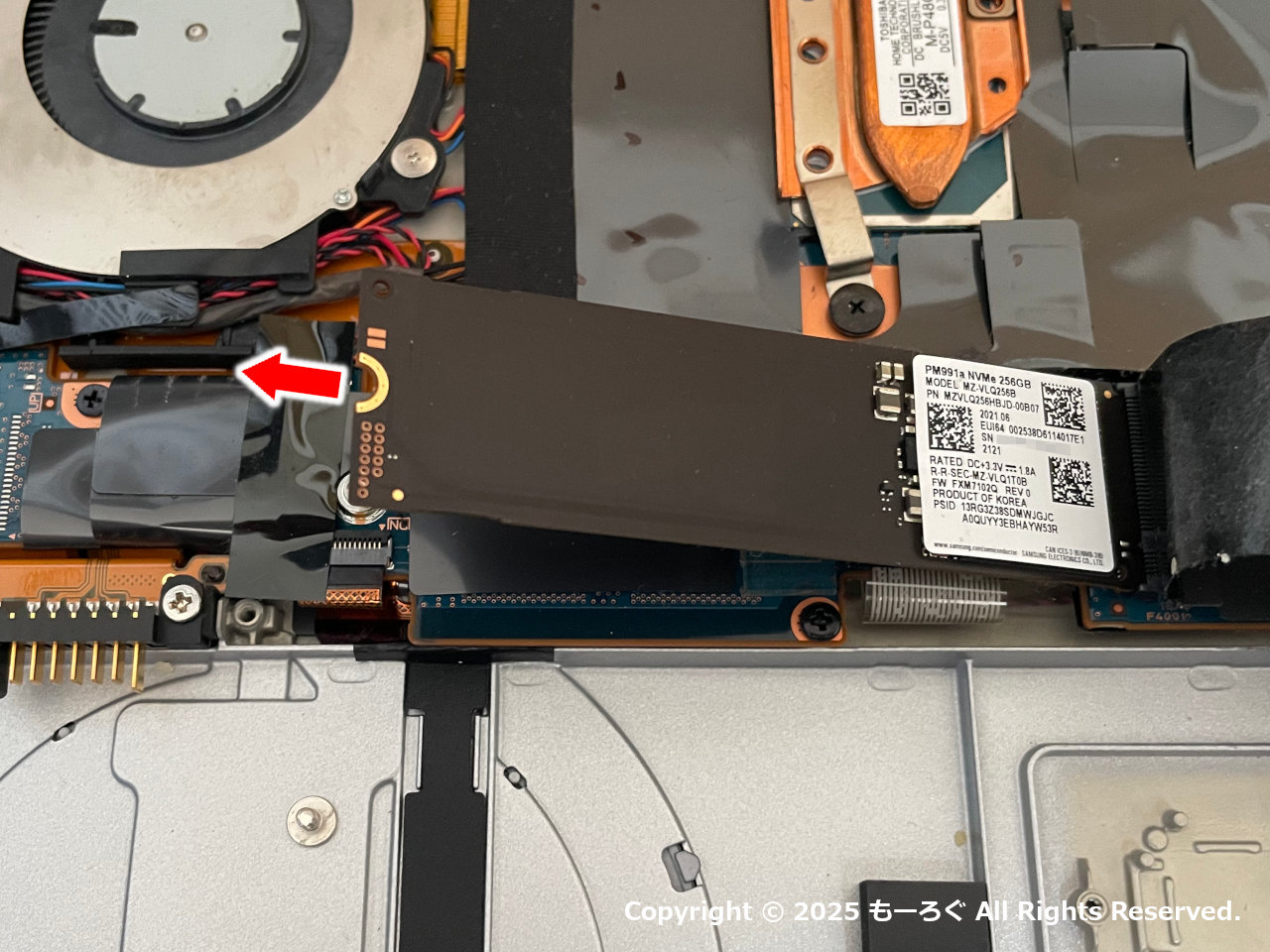

SSDを固定しているねじを外します。

ねじを外すと、SSDが跳ね上がります。
そのあと、引き抜きます。

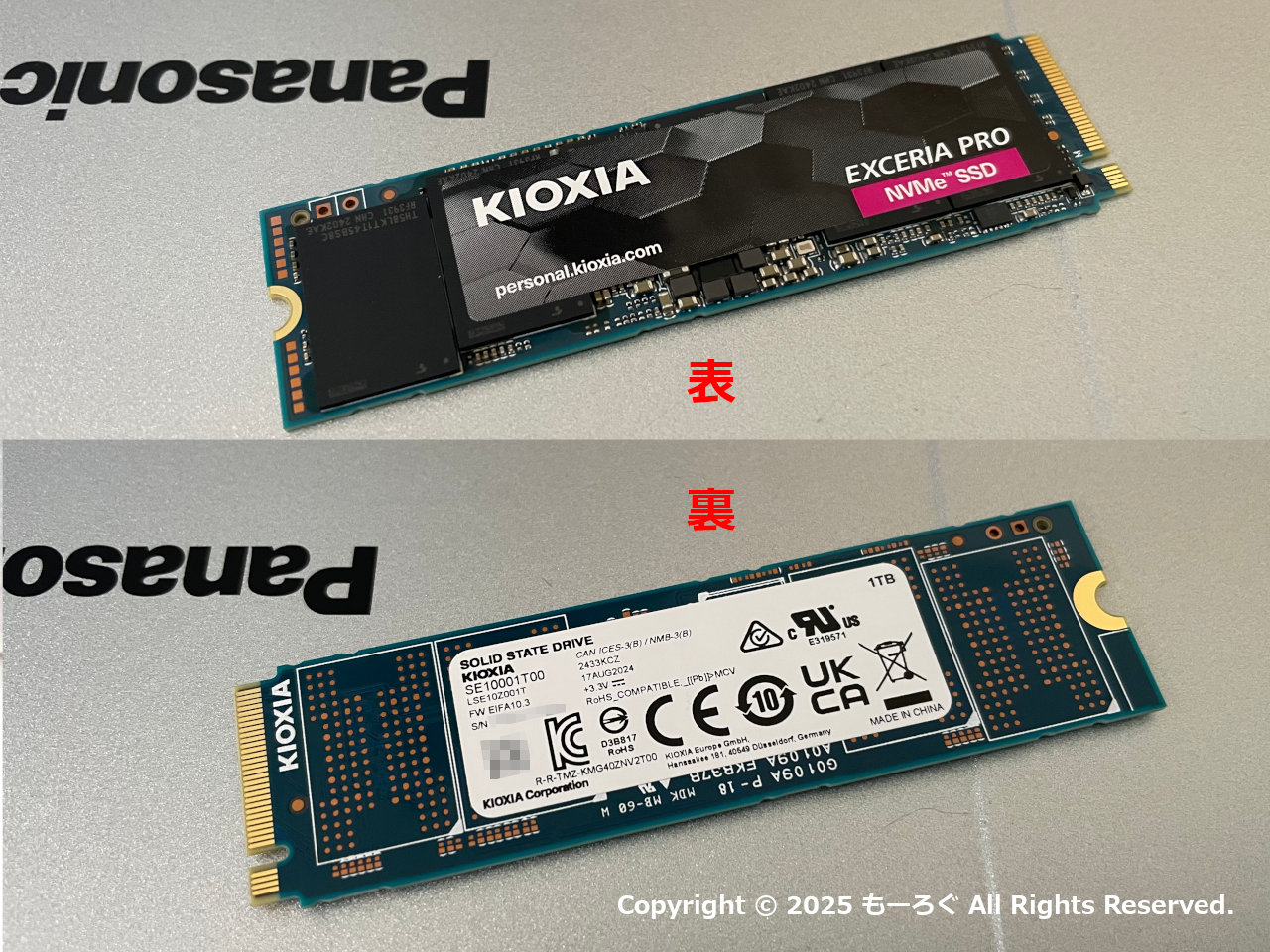

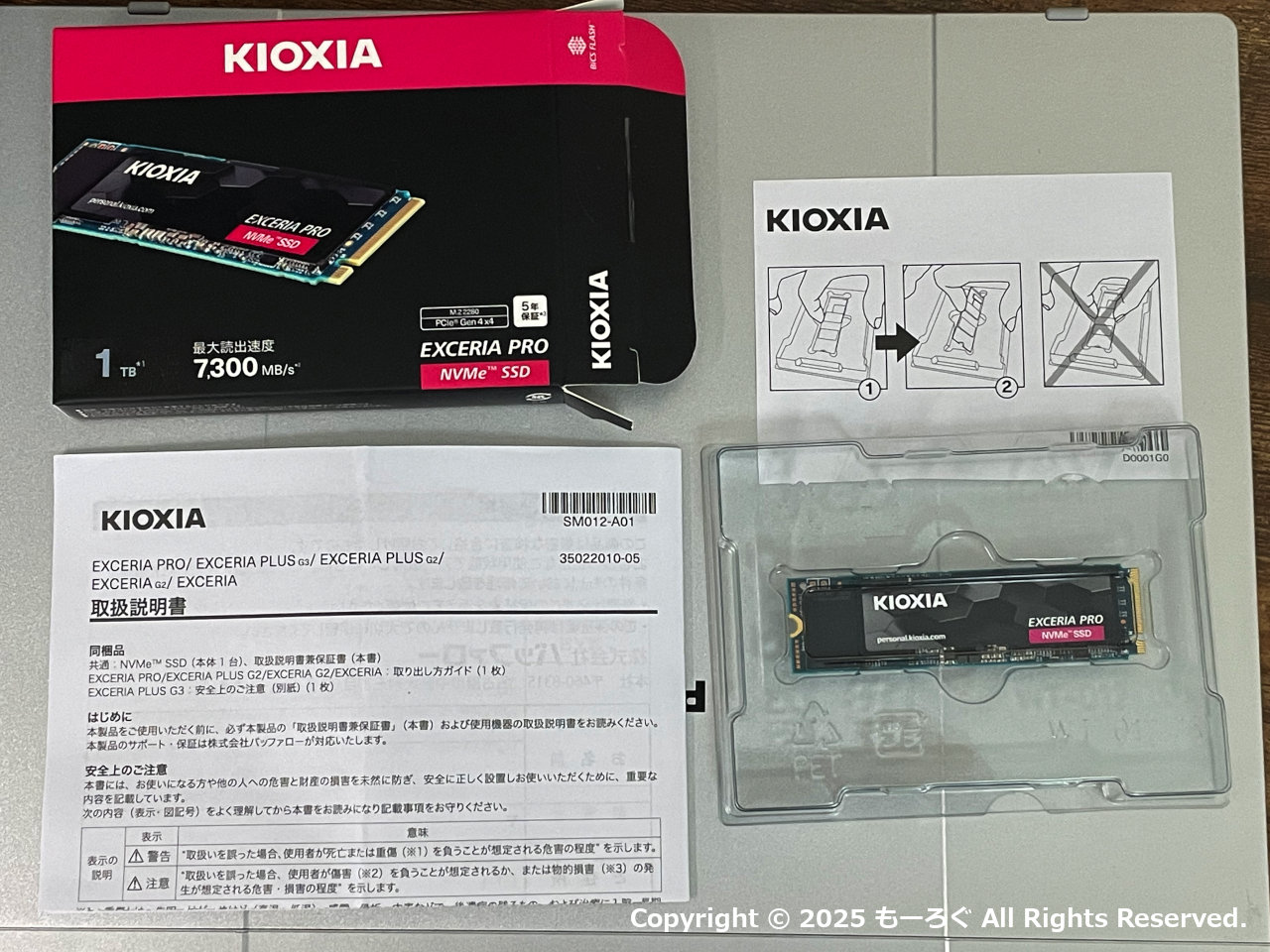

今回交換したSSDは、
KIOXIA EXCERIA PRO 1TB　です。
この製品を選んだのは、やはり信頼性です。

1TBは、片面実装です。

スペックは
読み込み：最大7,300MB/s
書き込み：最大6,400MB/s
インターフェース：NVMe 1.4(PCIe Gen4.0x4)
フォームファクター：M.2 Type2280

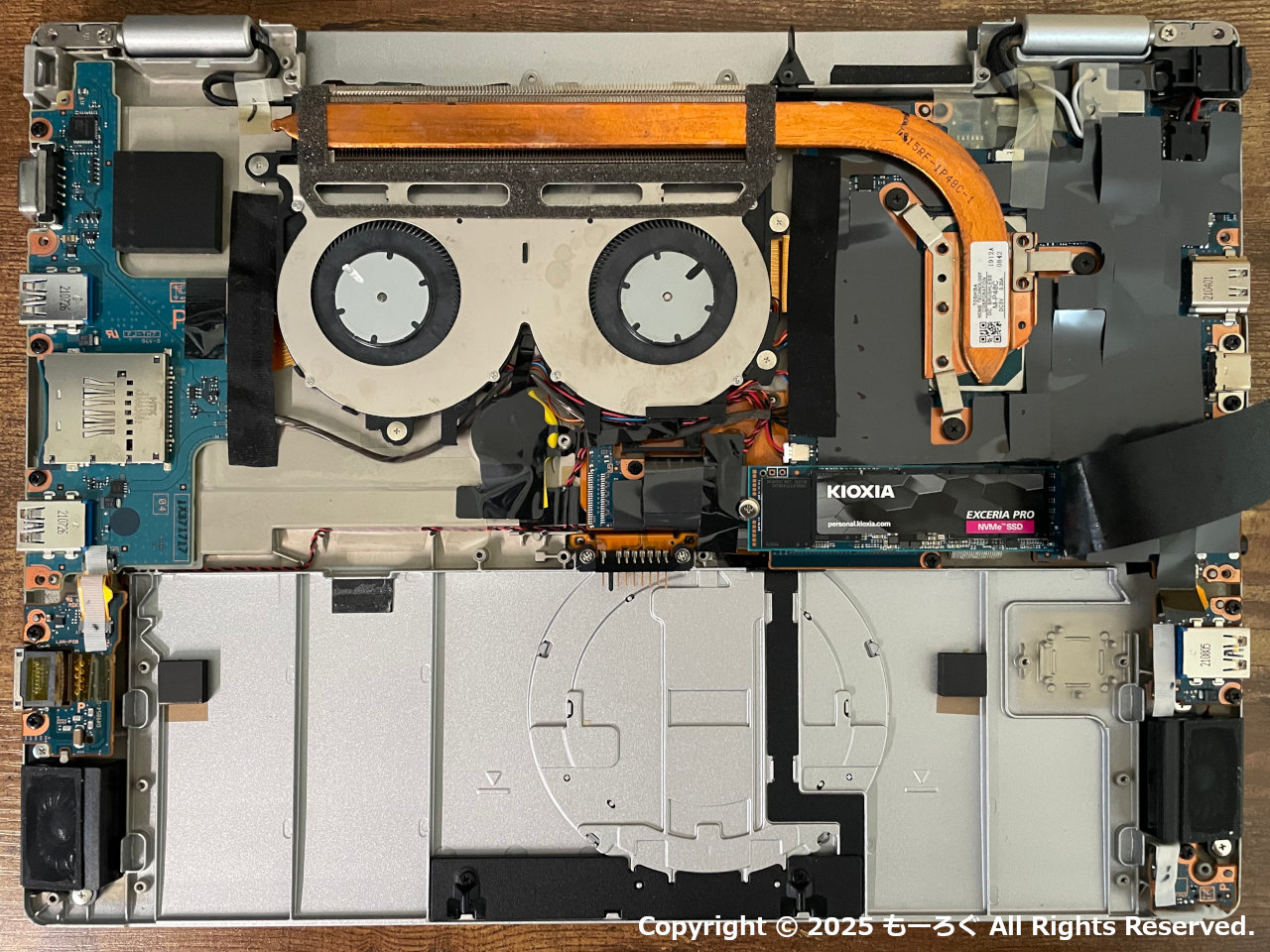

新しいSSDをねじ止めし、
SSDカバーを戻します。

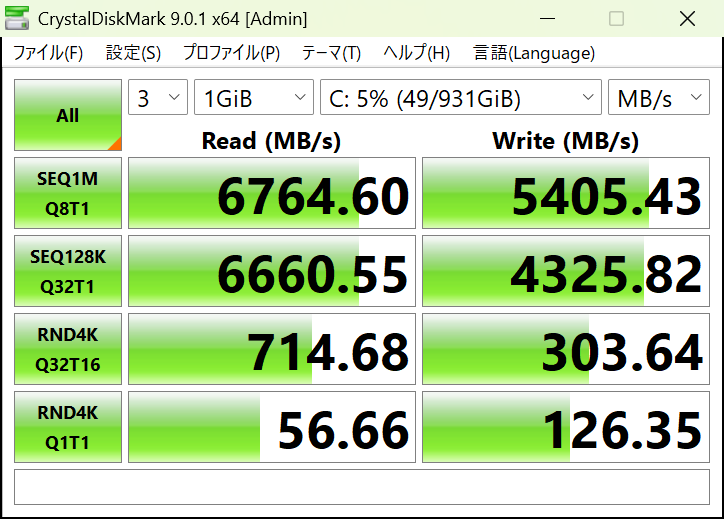

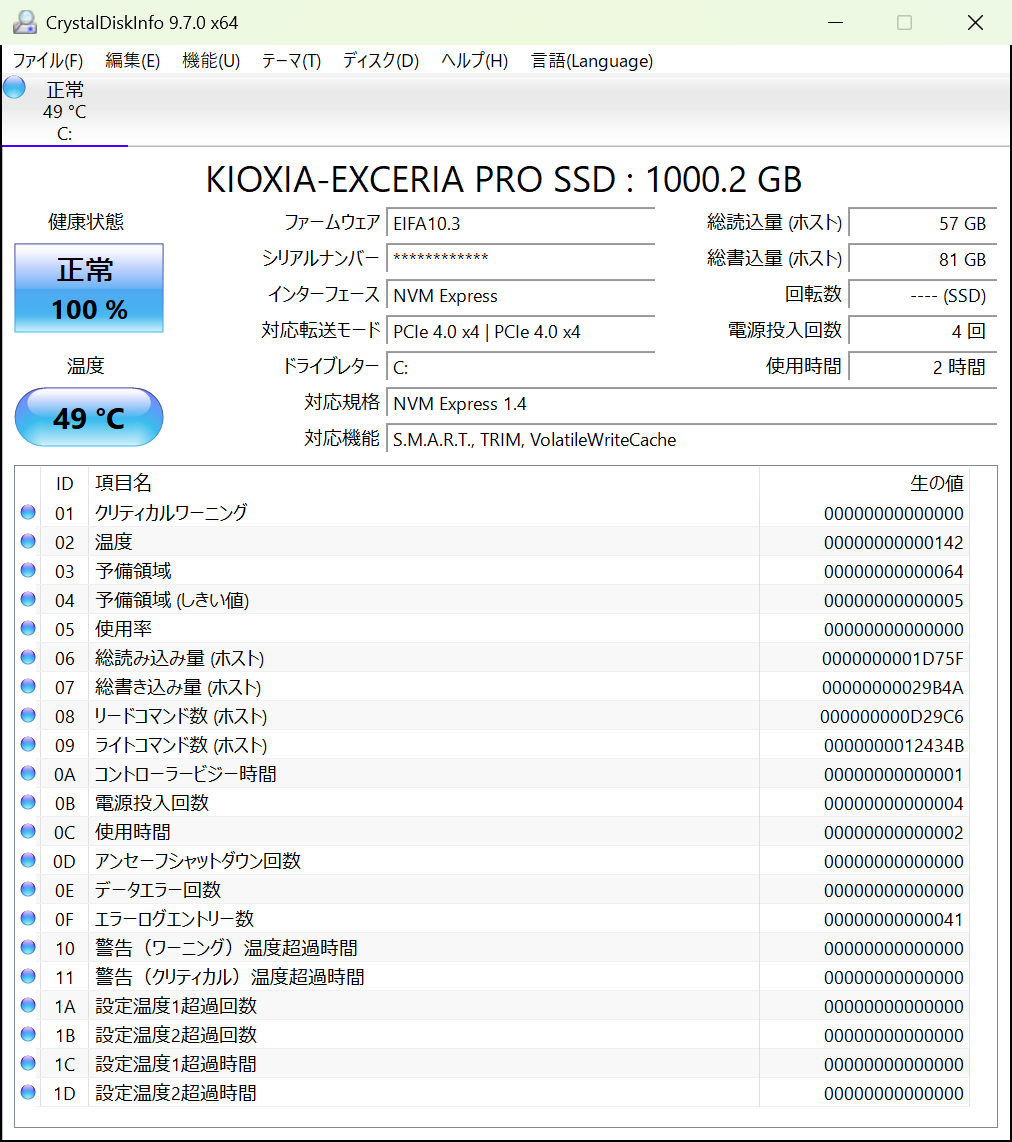

CristalDiskInfoでSSDの情報をみてみます。
「対応転送モード」のところ、
「PCIe 4.0 x4 | PCIe 4.0 x4」
となっており、ちゃんとPCIe 4.0 x4 で動作していることがわかります。

SSDのスペック
読み込み：最大7,300MB/s
書き込み：最大6,400MB/s
の性能は出てませんが、もともとついていたSSDに比べて、シーケンシャルリードで２倍以上、シーケンシャルライトで５倍の性能が出ています。

参考　もともと搭載されていたSSDの測定結果
